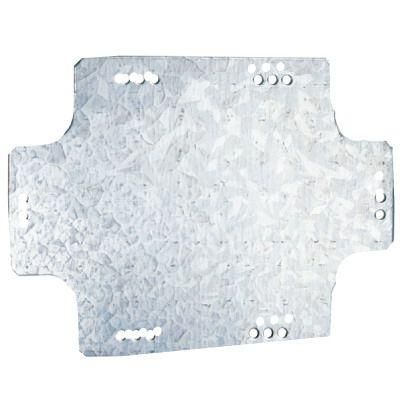

Монтажная пластина из оцинк. стали 270х170мм. для коробок 300х220мм | 59608 DKC ДКС

Монтажная пластина из оцинкованной стали 270x198 мм для коробок 300x220 мм от бренда DKC (ДКС), артикул 59608, предназначена для фиксации электроустановочных устройств внутри ответвительных коробок серии Express. Она обеспечивает надежную базу для установки выключателей, розеток и других элементов в условиях повышенной влажности или агрессивной среды.

Назначение и область применения

Монтажная пластина используется для крепления электроустановочных изделий внутри ответвительных коробок серии Express. Подходит для накладного монтажа в помещениях с высокой влажностью, на улице или в промышленных зонах. Применяется совместно с коробками размером 300×220 мм, где требуется жесткая основа для установки модульных устройств - например, автоматических выключателей, розеток, терморегуляторов.

Технические характеристики

• Габариты: 270 × 198 мм - соответствует внутренним размерам коробок серии Express для плотной посадки;
• Толщина материала: 1,5 мм - обеспечивает достаточную жесткость без излишнего веса;
• Материал: оцинкованная сталь с гальваническим покрытием - защищает от коррозии даже при постоянном контакте с влагой;
• Цвет: светло-серый - не требует дополнительной окраски после монтажа;
• Тип крепления: винтовое - позволяет использовать стандартные саморезы M4–M5;
• Исполнение: горизонтальное/вертикальное - можно устанавливать в любом положении в зависимости от компоновки коробки.

Совместимость и монтаж

Пластина совместима исключительно с ответвительными коробками серии Express размером 300×220 мм. Установка выполняется путём фиксации винтами к стенкам коробки - отверстия уже просверлены согласно стандартным шагам. Не рекомендуется использовать с другими типами коробок, так как габариты не обеспечивают точного совпадения. Монтаж возможен как до, так и после установки коробки на стену - пластину легко закрепить даже при ограниченном доступе.

Безопасность и стандарты

Изделие изготовлено в соответствии с требованиями к механической прочности и коррозийной стойкости для электроустановочных компонентов. Гальваническое цинкование соответствует нормам DIN EN ISO 1461. Не содержит свинца и других запрещённых веществ. Соответствует требованиям безопасности для внутренних распределительных систем.

Преимущества

• Высокая устойчивость к коррозии благодаря гальваническому цинкованию - срок службы увеличен на 30–50% по сравнению с обычной сталью;
• Жесткая конструкция предотвращает деформацию при нагрузках - особенно важно при установке тяжёлых устройств;
• Универсальная ориентация - можно поворачивать на 90° без потери функциональности;
• Не требует дополнительной подготовки поверхности перед установкой - готова к использованию сразу после доставки.

Ограничения применения

• Не предназначен для использования вне коробок - не является самостоятельным крепёжным элементом;
• Не рассчитана на монтаж в условиях температур ниже −30 C или выше +70 C - материал теряет эластичность и может треснуть;
• Не совместима с коробками других серий или сторонних производителей - отличается формой и расположением крепёжных отверстий;
• Не следует применять в местах с постоянным воздействием кислотных или щелочных паров - гальваническое покрытие может разрушаться быстрее.

Примеры использования

• Фиксация розеток и выключателей внутри настенной коробки Express на кухне или в ванной комнате;
• Установка автоматического выключателя в распределительной коробке на улице или в подвале;
• Монтаж терморегулятора или контроллера освещения в коробке на производственной линии;
• Замена старой пластины в существующих установках серии Express при ремонте или модернизации.

Практические советы

• Перед установкой проверьте, что внутренние размеры коробки точно соответствуют 300×220 мм - даже небольшая разница может помешать правильному креплению;
• Используйте винты длиной 8–12 мм с головкой под крестовую отвёртку - слишком длинные могут задеть внутреннюю часть коробки;
• Если планируете монтаж в сыром помещении, дополнительно смажьте места крепления антикоррозийной смазкой;
• При необходимости можно согнуть край пластины на 5–10° для лучшей адаптации к неровностям стенки коробки - материал достаточно пластичный;
• Артикул 59608 - единственный вариант пластины для этой модели коробки; другие размеры (например, 270×170 мм) не подходят.
