Пластина монтажная вертикальная | CLP1M-MPV IEK

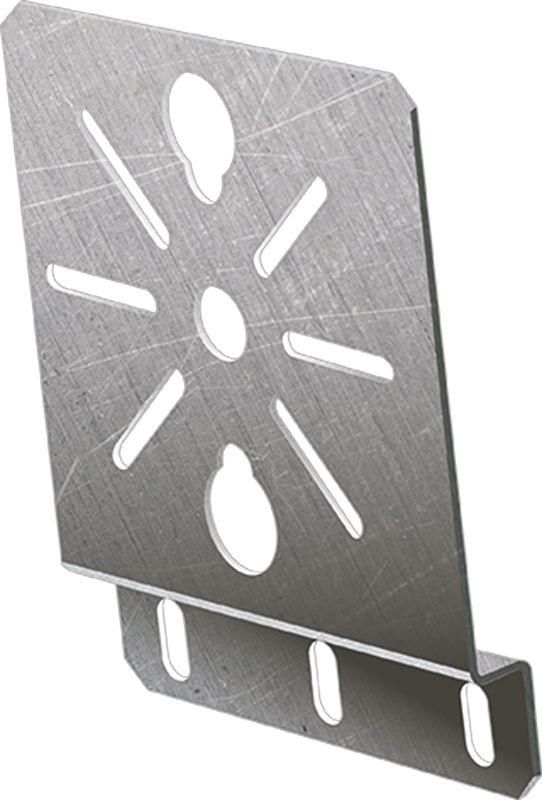

Плата монтажная вертикальная от IEK (артикул clp1m-mpv) - это надёжный крепёжный элемент для установки распаячных коробок серии КМ на вертикальных поверхностях. Изготовлена из оцинкованной стали, соответствует ГОСТ 14918-80, обеспечивает долговечную фиксацию в условиях промышленной среды.

Назначение и область применения

Плата монтажная вертикальная используется исключительно для крепления распаячных коробок серии КМ на стенах, перегородках или других вертикальных конструкциях. Она не предназначена для монтажа лотков, кабельных каналов или другого оборудования - её функция узкоспециализирована.

Технические характеристики

• Ориентация: Вертикальная - плата устанавливается строго в вертикальном положении;
• Тип крепления: Винтовое - фиксируется болтами через предварительно просверленные отверстия;
• Материал: Сталь оцинкованная - обеспечивает коррозионную стойкость;
• Защитное покрытие: Горячее цинкование - более прочное и долговечное, чем холодное;
• Габаритные размеры: 135×104 мм - позволяет размещать коробки КМ с запасом по крепёжным отверстиям;
• Стандарт: ГОСТ 14918-80 - соответствие требованиям к монтажным пластинам для электроустановок;
• Производитель: IEK - проверенная продукция для промышленного и коммерческого сектора.

Совместимость и монтаж

Плата совместима только с распаячными коробками серии КМ. Для монтажа требуется минимум два самонарезающих или обычных болта M6–M8. Отступ от края платы до центра отверстий рассчитан под стандартные крепёжные точки коробок КМ. Убедитесь, что поверхность, на которую крепится плата, выдерживает механическую нагрузку - например, бетон, кирпич или стальная конструкция. Монтаж на гипсокартон или деревянные рейки требует дополнительных анкеров или усилений.

Безопасность и стандарты

Плата соответствует ГОСТ 14918-80, который регламентирует требования к монтажным пластинам для электромонтажных изделий. Оцинкованное покрытие защищает от коррозии в помещениях с повышенной влажностью, однако не гарантирует работу в условиях постоянного контакта с водой или химически активными средами.

Преимущества

• Высокая механическая прочность благодаря толщине стали и горячему цинкованию;
• Устойчивость к окислению даже в сырых помещениях (цеха, подвалы, парковки);
• Простота установки - не требует специальных инструментов;
• Совместимость с серийной продукцией IEK (коробки КМ) - снижает риск ошибок при комплектации.

Ограничения применения

• Не применяется для крепления лотков, труб, кабельных каналов - только для коробок КМ;
• Не рекомендовано использование вне помещений без защиты от прямых осадков;
• Не подходит для монтажа на несущих конструкциях с высокой вибрацией без дополнительного демпфирования;
• Размеры не позволяют использовать с другими типами коробок - даже аналогичными от других производителей.

Примеры использования

• Фиксация распаячной коробки КМ на стене в цеху для соединения кабелей питания станков;
• Установка в подвале жилого дома для доступа к групповым автоматическим выключателям;
• Монтаж в техническом коридоре офисного здания для обслуживания слаботочных сетей.

Практические советы

• Перед монтажом проверьте расположение отверстий на коробке КМ - они должны точно совпадать с отверстиями на плате;
• Используйте шайбы и гайки с антикоррозийным покрытием - продлевают срок службы всей сборки;
• При сверлении в бетоне примените перфоратор и бур по бетону - обычная дрель не справится;
• Артикул clp1m-mpv всегда указывайте при заказе - другие модели плат имеют другой размер и не подходят;
• Если нужна горизонтальная установка - выбирайте другую модель; эта плата работает только в вертикальном положении.
