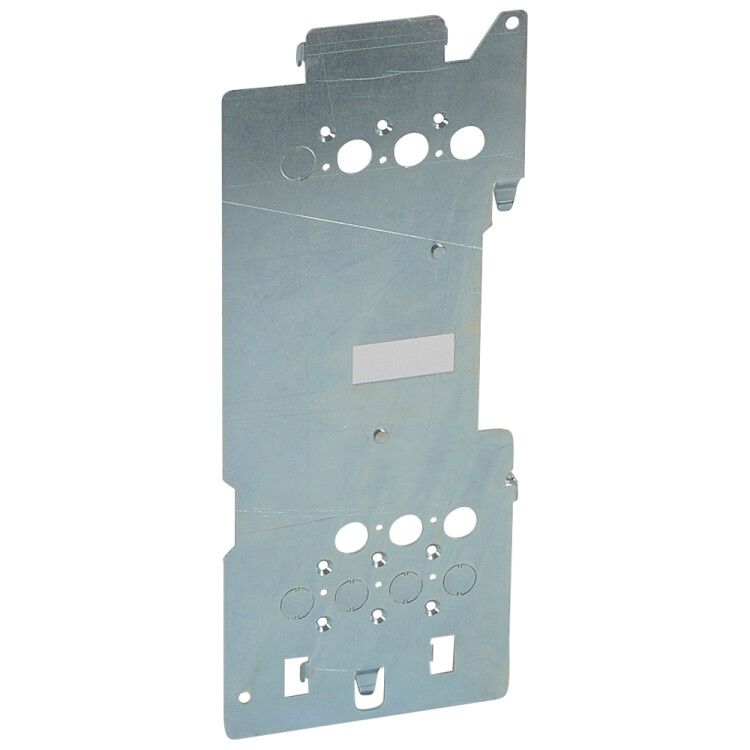

Монтажная плата - XL3 4000 24 модуля вертикальная установка 1 DPX3 160 съём. исполнения | 020759 Legrand

Плата монтажная DPX3 160 вертикальная установка съемное исполнение с или без дифференциального выключателя от Legrand Euro предназначена для компактного и надежного крепления автоматических выключателей и других модульных устройств в распределительных щитах. Артикулы 20759 и 020759 подходят для профессиональной сборки щитов в условиях повышенной нагрузки и требовательных условий эксплуатации.

Назначение и область применения

Плата монтажная DPX3 160 используется для фиксации модульных аппаратов - автоматических выключателей, УЗО, дифференциальных автоматов, реле и т.д. - в вертикальном положении внутри электрощита. Подходит для установки в промышленных, коммерческих и жилых объектах, где требуется высокая плотность компоновки и удобство обслуживания. Версии с дифференциальным выключателем и без него позволяют гибко настраивать состав защиты под задачу.

Технические характеристики

• Тип изделия: плата монтажная
• Размер: 160 мм (высота установки для модулей)
• Материал: сталь
• Покрытие: лакированное - защищает от коррозии и улучшает внешний вид
• Цвет: серый
• Перфорация: да - позволяет крепить плату к стенкам шкафа саморезами или болтами
• Исполнение: съемное - легко демонтировать для обслуживания или замены
• Гарантия: 24 месяца

Совместимость и монтаж

Плата совместима со всеми стандартными модульными устройствами шириной 18 мм (по норме DIN EN 60715). Крепление осуществляется через перфорацию - отверстия расположены по краям для фиксации к металлическому основанию щита. Для установки используйте саморезы M4–M5. Съемное исполнение позволяет снимать всю плату целиком без демонтажа каждого аппарата - это экономит время при ремонтах и модернизациях. Учитывайте, что максимальная высота установки - 160 мм, то есть можно разместить до 8 модулей по 18 мм каждый (с учетом зазора между ними).

Безопасность и стандарты

Плата соответствует требованиям к механической прочности и долговечности для промышленного оборудования. Лакированное покрытие обеспечивает электроизоляцию и предотвращает контакт с токоведущими частями. Несмотря на отсутствие явного указания IP-класса, плата рассчитана на использование во внутренних помещениях с контролируемой средой - не предназначена для открытых площадок или сырых помещений без дополнительной защиты корпуса.

Преимущества

• Высокая прочность благодаря стальной основе - выдерживает длительную нагрузку от множества аппаратов
• Съемное исполнение ускоряет сервисное обслуживание
• Лакированное покрытие снижает риск окисления и повышает эстетичность сборки
• Перфорация обеспечивает надежное крепление даже при вибрациях
• Поддерживает гибкую компоновку: можно собирать с УЗО или без них - решение адаптируется под проект

Ограничения применения

• Не предназначен для установки вне закрытых щитов - не имеет степени защиты IP
• Максимальная высота 160 мм ограничивает количество модулей - нельзя использовать для крупных щитов с более чем 8 модулями
• Не подходит для монтажа в условиях постоянной влажности, химически активной среды или экстремальных температур
• Требует предварительного расчета места крепления - не является универсальной “на все случаи” платой

Примеры использования

• Установка в промышленных щитах управления станков - быстрый доступ к УЗО и автоматам
• Функциональные секции в этажных распределительных щитах многоквартирных домов
• Сборочные пункты на заводах, где нужна регулярная проверка и замена защитных устройств
• Аппаратные комнаты с ограниченным пространством - компактная вертикальная компоновка

Практические советы

• Перед монтажом проверьте, чтобы посадочное место в щите имело достаточную глубину - плата выступает назад на несколько миллиметров
• При использовании с дифференциальным выключателем убедитесь, что он правильно согласован с другими аппаратами по току утечки и времени срабатывания
• Для удобства обслуживания рекомендуется заранее разметить места крепления и проложить провода так, чтобы они не мешали снятию платы
• Не затягивайте крепеж слишком сильно - сталь пластична, и избыточный момент может деформировать отверстия
• Артикулы 20759 и 020759 - один и тот же продукт; различие лишь в формате номера - выбирайте по наличию на складе
