Монтажная плата для корпусов SDE, SDI ШхВ 150x150 мм | R5SDE11MP DKC ДКС

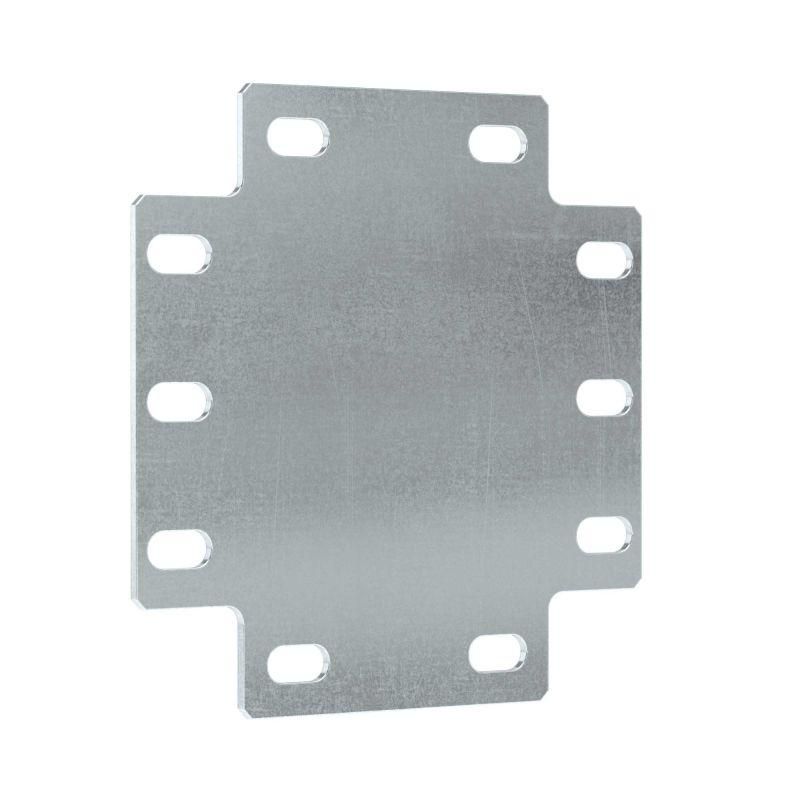

Монтажная плата для корпусов SDE, SDI ШхВ 150x150 мм от DKC (ДКС), артикул r5sde11mp, предназначена для установки внутри навесных клеммных боксов серии SDE/SDI. Она служит основой для крепления оборудования - модулей, автоматических выключателей, реле и других устройств на DIN-рейке или напрямую. Плата совместима исключительно с корпусами указанного габарита и выполнена из прочной оцинкованной стали.

Назначение и область применения

Монтажная плата для корпусов SDE, SDI ШхВ 150x150 мм используется внутри клеммных боксов для создания жесткой поверхности крепления электротехнических компонентов. Применяется в распределительных щитах, на объектах с повышенными требованиями к защите - промышленные линии, насосные станции, системы управления, внешние точки подключения. Подходит для силовых и слаботочных цепей.

Технические характеристики

• Габариты: 150 × 150 мм - точно соответствует внутреннему размеру корпусов SDE и SDI высотой и шириной 150 мм
• Материал: сталь толщиной 2 мм
• Покрытие: оцинкованное - защищает от коррозии, особенно важна в условиях влажности и перепадов температур
• Цвет: серебристый - естественный цвет оцинкованной стали, не требует окраски
• Фиксация: крепится к предустановленным рейкам на задней стенке корпуса - не требует сверления

Совместимость и монтаж

Плата r5sde11mp совместима только с корпусами SDE и SDI, имеющими внутреннюю высоту и ширину 150×150 мм. Для других размеров - не подходит. Крепление происходит через специальные направляющие рейки, уже установленные на задней стенке корпуса. Нет необходимости в дополнительных крепежах - плата просто вдвигается и фиксируется. Устанавливается до монтажа оборудования. После установки можно закрепить DIN-рейку или устройства напрямую на самой плате.

Безопасность и стандарты

Изделие не имеет собственной степени защиты, но работает в составе корпусов SDE/SDI, которые имеют класс защиты IP55 и ударопрочность IK10. Это гарантирует надежную работу в пыльных, влажных и механически нагруженных средах. Соответствует требованиям к использованию в промышленных электроустановках.

Преимущества

• Увеличивает жесткость внутреннего пространства корпуса - снижает риск деформации при нагрузке
• Обеспечивает равномерное распределение веса смонтированного оборудования
• Оцинкованное покрытие продлевает срок службы даже в агрессивных условиях
• Не требует доработки - готова к установке сразу после вскрытия корпуса
• Поддерживает стандартизацию сборки - одинаковое решение для всех корпусов SDE/SDI одного размера

Ограничения применения

• Не применяется с корпусами другого размера - например, 100×100 мм или 200×200 мм
• Не предназначена для самостоятельного крепления на стену - только внутри корпусов SDE/SDI
• Не подходит для установки в корпусах без предустановленных реек - проверьте наличие этих элементов перед монтажом
• Не рекомендуется использовать в средах с постоянным воздействием открытого огня или химически активных паров

Примеры использования

• Распределительный шкаф на производстве - крепление автоматических выключателей и контакторов
• Щит управления конвейером - установка реле времени и терморегуляторов
• Наружный клеммный бокс на объекте ЖКХ - фиксация модулей связи и счетчиков
• Аварийные осветительные системы - монтаж блоков питания и реле аварийного включения

Практические советы

• Перед установкой проверьте, что внутри корпуса есть предустановленные металлические рейки - без них плата не зафиксируется
• Если используете DIN-рейку, убедитесь, что её длина не превышает 150 мм - иначе она будет выходить за границы платы
• При большом количестве оборудования распределите нагрузку равномерно - не сосредотачивайте всё на одном конце платы
• При работе в сыром помещении периодически проверяйте состояние оцинкованного покрытия - повреждения могут возникнуть при механическом воздействии
• Эта плата - часть комплексного решения DKC. Комбинируйте её с оригинальными крышками, фланцами и замками из того же ассортимента для гарантированной герметичности и долговечности
