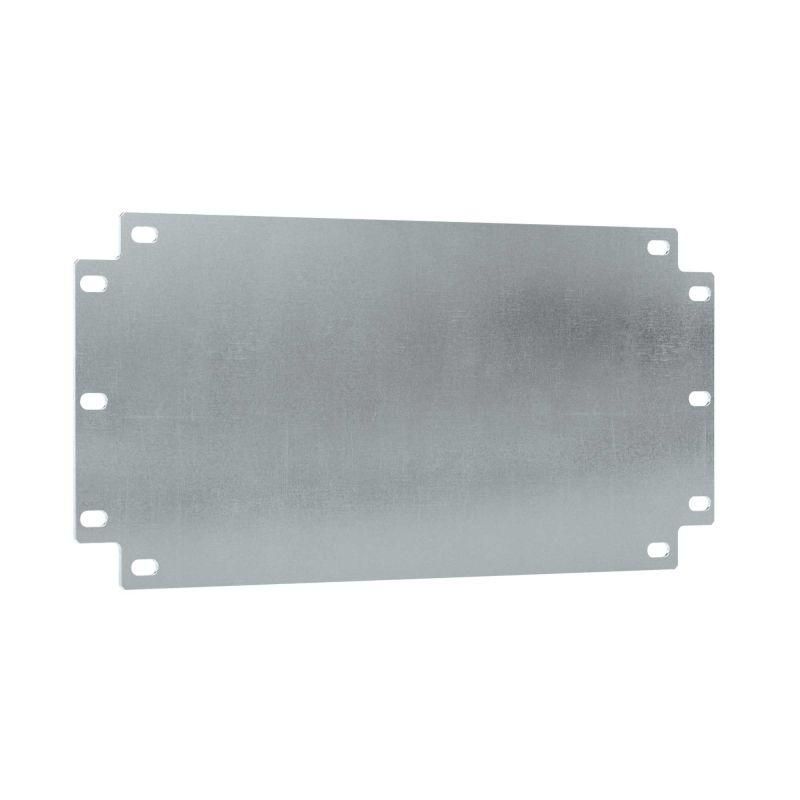

Монтажная плата для корпусов SDE, SDI ШхВ 400x200 мм | R5SDE42MP DKC ДКС

Монтажная плата для корпусов SDE, SDI ШхВ 400x200 мм от DKC (ДКС), артикул r5sde42mp, предназначена для фиксации внутреннего оборудования внутри корпусов серии SDE и SDI. Изготовлена из оцинкованной стали, обеспечивает прочную основу для монтажа устройств и совместима со стандартными рамками корпусов.

Назначение и область применения

Монтажная плата для корпусов SDE, SDI ШхВ 400x200 мм используется для крепления модульного оборудования - автоматических выключателей, реле, контакторов, преобразователей частоты и других компонентов управления. Применяется в распределительных щитах, шкафах управления и технологических корпусах, где требуется жесткая и долговечная база для сборки. Подходит для промышленных условий: цехов, насосных станций, систем автоматизации.

Технические характеристики

• Размеры: 400 × 200 мм - соответствует габаритам корпусов SDE и SDI;
• Материал: сталь с оцинкованным покрытием - повышает стойкость к коррозии;
• Тип изделия: монтажная плата - не является корпусом, служит внутренней опорной платформой;
• Покрытие: горячеоцинкованное - защищает от влаги и химически активных сред;
• Толщина материала: не указана - рекомендуется проверить на месте перед монтажом нагрузок.

Совместимость и монтаж

Монтажная плата для корпусов SDE, SDI ШхВ 400x200 мм совместима исключительно с корпусами серии SDE и SDI от DKC. Установка происходит через предварительно подготовленные отверстия в боковых стенках корпуса - плата фиксируется болтами или заклепками. Для правильной установки необходимо использовать оригинальные крепежи от DKC. Не применяйте самонарезающие винты - они могут деформировать тонкий металл.

Безопасность и стандарты

Изделие не имеет сертификатов взрывозащиты, не рассчитано на работу в зонах с повышенным риском возгорания. Соответствует требованиям ГОСТ Р 51321.1 для электрооборудования в распределительных устройствах. Оцинкованное покрытие снижает риск электрокоррозии при контакте с другими металлическими элементами.

Преимущества

• Высокая механическая прочность - выдерживает вес тяжелых аппаратов до 15 кг равномерно распределённой нагрузки;
• Устойчивость к окислению - оцинкование продлевает срок службы в условиях повышенной влажности;
• Готовый формат - не требует самостоятельной нарезки или сверления, экономит время при сборке;
• Совместимость с заводской конструкцией корпусов - гарантирует точное расположение крепёжных точек.

Ограничения применения

• Не предназначен для использования вне корпусов SDE/SDI - не имеет собственного кожуха или степени защиты IP;
• Не работает в агрессивных химических средах - например, вблизи кислотных паров или морского воздуха без дополнительной защиты;
• Запрещено применять в качестве несущего элемента для массивных механизмов массой более 20 кг - возможна деформация;
• Не подходит для монтажа в помещениях с температурой ниже –30 C - материал становится хрупким.

Примеры использования

• Фиксация автоматического выключателя и реле времени в шкафу управления конвейера;
• Установка преобразователя частоты и терморегулятора в корпусе SDE на насосной станции;
• Размещение контроллеров PLC и блоков питания в распределительном щите производства.

Практические советы

• Перед установкой проверьте соответствие отверстий на плате и корпусе - даже небольшое смещение затруднит сборку;
• При использовании нескольких плат в одном корпусе - располагайте их с зазором не менее 10 мм для теплоотвода;
• Для увеличения срока службы в сыром помещении дополнительно обработайте края платы герметиком на основе силикона;
• Артикул r5sde42mp - единственный подходящий вариант для корпусов SDE/SDI с размером 400×200 мм; другие модели не заменят её без доработки.
