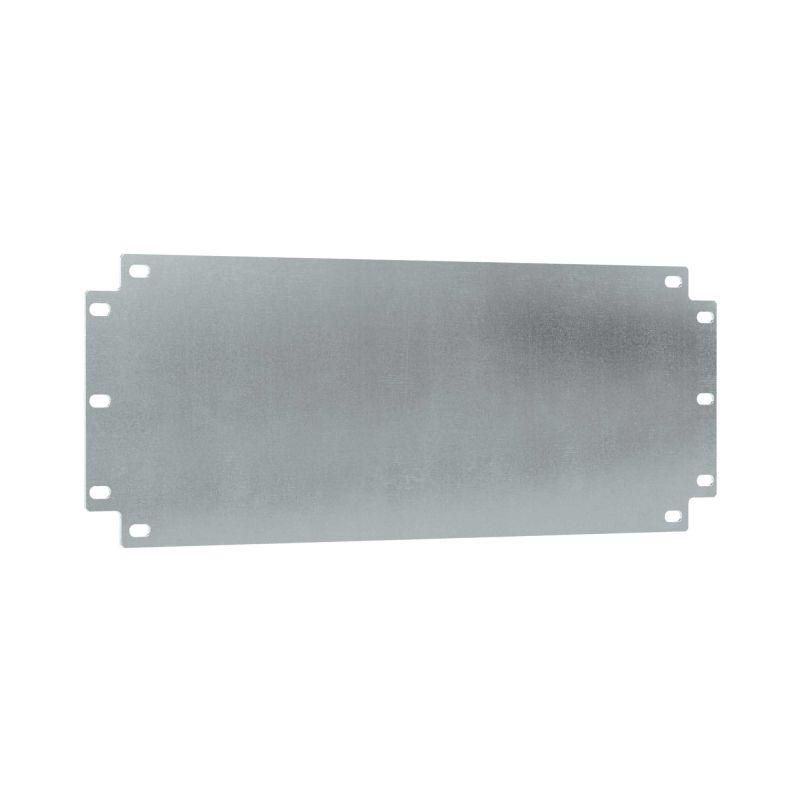

Монтажная плата для корпусов SDE, SDI ШхВ 500x200 мм | R5SDE52MP DKC ДКС

Монтажная плата для корпусов SDE, SDI ШхВ 500x200 мм от DKC (ДКС) с артикулом r5sde52mp предназначена для фиксации внутреннего оборудования внутри корпусов серии SDE и SDI. Изготовлена из оцинкованной стали, она обеспечивает прочную основу для монтажа устройств и совместима с типовыми решениями DKC.

Назначение и область применения

Монтажная плата для корпусов SDE, SDI ШхВ 500x200 мм используется для крепления модульного оборудования - автоматических выключателей, реле, контакторов, преобразователей частоты и других компонентов управления. Применяется в распределительных щитах, промышленных шкафах и системах автоматизации, где требуется жесткая и долговечная база для сборки. Подходит для условий с повышенной влажностью, пылью и механическими нагрузками.

Технические характеристики

• Размеры: 500 × 200 мм
• Материал: сталь с оцинкованным покрытием
• Тип изделия: монтажная плата
• Совместима с корпусами серий SDE и SDI
• Фиксация: через предварительно просверленные отверстия под стандартный крепёж

Совместимость и монтаж

Плата рассчитана на установку в корпуса SDE и SDI от DKC. Отличается точным соответствием габаритам и расположению крепёжных отверстий. Для монтажа достаточно зафиксировать плату болтами M4 или M5 к боковым стенкам корпуса. Установка выполняется до монтажа электрооборудования. Все отверстия уже выполнены - сверление не требуется. Не используйте с корпусами других серий - возможна некорректная посадка.

Безопасность и стандарты

Изделие изготовлено из оцинкованной стали, что снижает риск коррозии в условиях повышенной влажности. Соответствует требованиям к механической прочности и электробезопасности для промышленных шкафов. Не содержит токсичных материалов. Не является элементом системы заземления - заземление оборудования осуществляется отдельно.

Преимущества

• Высокая жёсткость материала исключает деформацию под нагрузкой
• Цинковое покрытие защищает от ржавчины даже при повреждении поверхности
• Готовые отверстия ускоряют сборку и минимизируют ошибки монтажа
• Унифицированная форма обеспечивает взаимозаменяемость с другими элементами серии RAM block

Ограничения применения

• Не предназначен для наружной установки - не имеет IP-защиты
• Не рекомендуется использовать в средах с агрессивными химическими веществами (кислоты, щёлочи)
• Подходит только для корпусов SDE и SDI; несовместима с другими сериями DKC
• Максимальная масса установленного оборудования не должна превышать 25 кг

Примеры использования

• Щит управления насосной станцией с реле давления и частотным преобразователем
• Шкаф автоматизации конвейера с PLC, входными/выходными модулями и терморегуляторами
• Распределительный щит в цехе с автоматическими выключателями и контактными группами

Практические советы

• Перед установкой проверьте соответствие отверстий на плате и стенках корпуса - они должны совпадать без усилий
• При использовании в помещениях с высокой влажностью дополнительно смажьте крепёж антикоррозийной смазкой
• Не перетягивайте болты - оцинкованная сталь легко деформируется при чрезмерном моменте затяжки
• Для удобства сборки можно заранее разметить места крепления оборудования на плате с помощью шаблона
• Артикул r5sde52mp - единственный вариант платы для корпусов SDE, SDI с этими габаритами; другие размеры требуют другого артикула
