Монтажная плата для шкафа ST 1400х800 | R5ST148MP DKC ДКС

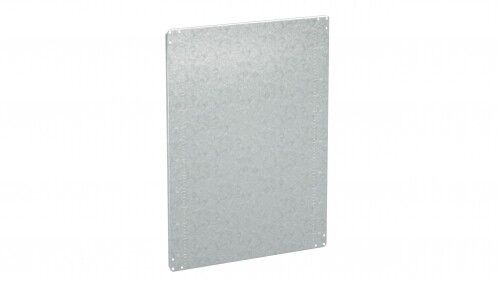

Монтажная плата для шкафа ST 1400х800 мм, DKC - это стальная основа для компактного и надёжного крепления электрооборудования внутри шкафов серии ST. Артикул r5st148mp обеспечивает точную совместимость с корпусами DKC, упрощая сборку и снижая время монтажа.

Назначение и область применения

Монтажная плата для шкафа ST 1400х800 мм, DKC предназначена для фиксации автоматических выключателей, контакторов, реле, модулей питания и другого внутреннего оборудования в шкафах управления. Подходит для промышленных систем: станков, конвейеров, систем автоматизации, распределительных щитов. Используется исключительно в корпусах серии ST/STX/STE/STEX/STH с габаритами 1400×800 мм.

Технические характеристики

• Формат: 1350 × 750 мм (высота × ширина)
• Толщина материала: 1,8 мм
• Материал: оцинкованная сталь
• Покрытие: цинковое антикоррозийное
• Тип крепления: встраиваемая в корпус, с предварительными вырезами
• Разметка: двунаправленная (горизонтальная и вертикальная)
• Вырез для заземления: специальное отверстие для подключения заземляющего провода после установки

Совместимость и монтаж

Плата совместима только с корпусами серии ST/STX/STE/STEX/STH, имеющими внешние габариты 1400×800 мм. Для установки достаточно вставить плату в шкаф до упора - вырезы в стенках корпуса обеспечивают точную посадку без дополнительного крепления. Монтаж выполняется без инструментов: плата самоблокируется за счёт формы корпуса. После установки можно легко подвести заземление через специально предусмотренный вырез - доступ к нему сохранён даже при закрытом шкафе.

Безопасность и стандарты

Изготовлена из оцинкованной стали, соответствует требованиям к механической прочности и коррозионной стойкости для промышленного оборудования. Цинковое покрытие защищает от окисления в условиях повышенной влажности. Соответствие нормам безопасности достигается за счёт жесткой конструкции и отсутствия острых кромок - все края обработаны для безопасной работы.

Преимущества

• Ускоряет сборку: готовые вырезы позволяют установить плату за считанные секунды
• Обеспечивает точность: двунаправленная разметка упрощает расположение оборудования по координатам
• Улучшает заземление: специальный вырез позволяет подключить заземляющий провод без демонтажа платы
• Долговечен: оцинкованная сталь устойчива к ржавчине, даже при частых влажных очистках
• Экономит место: оптимальный размер 1350×750 мм полностью использует внутренний объём шкафа

Ограничения применения

• Не подходит для шкафов других серий или сторонних производителей
• Не предназначен для наружной установки - работает только во внутреннем пространстве герметичных корпусов
• Не рассчитана на нагрузки выше веса типового электрооборудования (не используется как несущая конструкция для тяжёлых элементов типа трансформаторов)
• Запрещено сверлить дополнительные отверстия - это нарушает целостность цинкового слоя и снижает коррозионную стойкость

Примеры использования

• Щит управления насосной станцией - крепление контакторов и термореле
• Автоматизация конвейера - установка PLC, импульсных реле и блоков питания
• Распределительный шкаф на заводе - монтаж автоматов, счетчиков и клеммных колодок
• Системы HVAC - размещение контроллеров температуры и вентиляторов

Практические советы

• Перед монтажом проверьте, что внутренние размеры вашего шкафа точно соответствуют 1400×800 мм - даже небольшая погрешность может помешать посадке
• Используйте разметку на плате для равномерного распределения оборудования - это снижает перегрев и упрощает обслуживание
• При подключении заземления выбирайте медный провод сечением не менее 2,5 мм2 и фиксируйте его в вырезе с помощью болтового соединения
• Не устанавливайте тяжёлое оборудование (более 15 кг) вблизи краёв платы - это создаёт риск деформации
• При замене шкафа - всегда берите ту же модель корпуса, чтобы сохранилась совместимость с arтикулом r5st148mp
