Монтажная плата для шкафа ST 800х800 | R5ST088MP DKC ДКС

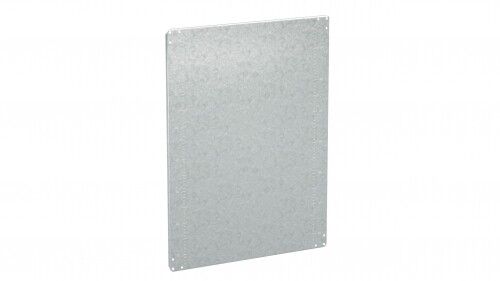

Плата монтажная для шкафов ST ВхШ 800х800 мм, DKC - это стальная оцинкованная основа для компактного и надёжного крепления электрооборудования внутри шкафов серии ST. Артикул r5st088mp обеспечивает точную совместимость с корпусами 800×800 мм, упрощая сборку и обслуживание.

Назначение и область применения

Плата монтажная для шкафов ST ВхШ 800х800 мм, DKC предназначена для фиксации автоматических выключателей, контакторов, реле, модулей питания и других устройств внутри распределительных шкафов. Подходит для промышленных систем управления, станков, конвейеров, систем автоматизации и энергообеспечения. Установка происходит внутрь корпусов серий ST, STX, STE, STEX, STH с габаритами 800×800 мм.

Технические характеристики

• Формат: 750 × 750 мм (В×Ш) - меньше внешних размеров шкафа для свободной установки;
• Толщина материала: 1,8 мм - достаточна для жесткости при нагрузках до 40 кг;
• Материал: сталь с оцинкованным покрытием - защищает от коррозии в условиях повышенной влажности;
• Вырезы: предварительно выполнены для быстрого крепления в корпусе и монтажа заземления;
• Разметка: двунаправленная - позволяет ориентироваться в обоих направлениях при расположении оборудования.

Совместимость и монтаж

Плата монтажная для шкафов ST ВхШ 800х800 мм, DKC совместима исключительно с корпусами серии ST, STX, STE, STEX, STH. Монтируется путём вставки в шкаф и фиксации с помощью заводских вырезов - не требует сверления. Для установки заземления предусмотрен специальный вырез, доступный даже после монтажа платы в корпус. Крепление оборудования осуществляется через стандартные DIN-рейки или напрямую болтовыми соединениями.

Преимущества

• Ускоряет сборку: готовые вырезы исключают необходимость самостоятельной разметки и сверления;
• Обеспечивает надёжное заземление: вырез для заземления расположен так, что его можно использовать без демонтажа платы;
• Устойчивость к коррозии: оцинкованное покрытие сохраняет целостность в агрессивных средах;
• Эргономичная разметка: двунаправленная сетка снижает вероятность ошибок при размещении элементов.

Ограничения применения

• Не подходит для шкафов других размеров - только 800×800 мм;
• Не предназначен для наружной установки - работает только внутри закрытых корпусов;
• Не рекомендуется для высокоточных приборов с чувствительностью к вибрациям - материал имеет жёсткую, но не амортизирующую структуру;
• Заземляющий вырез рассчитан на один проводник - при необходимости многоточечного заземления требуется доработка.

Примеры использования

• Сборка шкафа управления насосной станцией - плата служит базой для реле времени, термозащиты и контакторов;
• Автоматизация конвейера - крепление ПЛК, входных/выходных модулей и преобразователей частоты;
• Распределительный щит в цеху - использование вместо набора отдельных кронштейнов для экономии места и времени.

Практические советы

• Перед монтажом проверьте, чтобы внутренние размеры шкафа точно соответствовали 800×800 мм - допуск +-2 мм возможен, больше - риск перекоса;
• Используйте DIN-рейки с фиксацией на саморезы, а не на защёлки - при большой массе оборудования они могут деформировать пластиковую основу рейки;
• При использовании нескольких плат в одном шкафу соблюдайте зазор между ними минимум 50 мм для теплоотвода;
• Артикул r5st088mp - единственный подходящий вариант для этой модели; другие платы из серии RAM block имеют иные размеры и не взаимозаменяемы.
