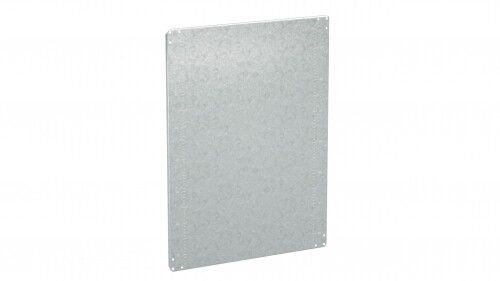

Монтажная плата для шкафа ST 500х300 | R5ST053MP DKC ДКС

Монтажная плата для шкафа DKC (ДКС) r5st053mp предназначена для фиксации электрооборудования внутри шкафов серии ST/STX/STE/STEX/STH. Изготовлена из оцинкованной стали, обеспечивает надёжную основу для крепления автоматов, контакторов и других компонентов.

Назначение и область применения

Монтажная плата DKC (ДКС) r5st053mp используется для внутренней сборки распределительных шкафов. Подходит для установки в корпуса с габаритами 500×300 мм (высота × ширина). Применяется в системах управления, АСУ ТП, промышленной автоматизации - там, где требуется жёсткая и устойчивая база для монтажа аппаратуры.

Технические характеристики

• Габариты платы: 450×250 мм (Выс. × Шир.)
• Толщина материала: 1,8 мм
• Материал: сталь
• Покрытие: оцинкованное
• Тип изделия: монтажная плата
• Совместима с корпусами серий: ST, STX, STE, STEX, STH

Совместимость и монтаж

Плата DKC (ДКС) r5st053mp устанавливается в шкафы с внутренними размерами 500×300 мм. Для быстрого крепления предусмотрены специальные вырезы - они позволяют зафиксировать плату без дополнительного сверления. Разметка выполнена двунаправленно: можно ориентироваться как по вертикали, так и по горизонтали, что ускоряет расположение оборудования. Особый вырез позволяет провести заземление после установки платы в корпус - без необходимости её демонтажа.

Безопасность и стандарты

Оцинкованное покрытие защищает поверхность от коррозии, продлевая срок службы в условиях повышенной влажности. Материал соответствует требованиям к механической прочности для промышленного оборудования. Сертификаты соответствия не указаны - проверьте документацию производителя для конкретных нормативов.

Преимущества

• Увеличенная площадь монтажа: 450×250 мм даёт больше места для компонентов
• Заранее подготовленные вырезы исключают необходимость доработки при установке
• Двунаправленная разметка снижает время на размещение устройств
• Оцинкованная сталь устойчива к окислению даже при частых перепадах температур
• Интегрированный вырез для заземления упрощает безопасный монтаж

Ограничения применения

• Не подходит для шкафов с другими габаритами - только для 500×300 мм
• Не предназначен для наружной установки - работает только внутри закрытых корпусов
• Толщина 1,8 мм достаточна для большинства нагрузок, но не рекомендована для очень тяжёлого оборудования без дополнительной опоры
• Не имеет встроенных крепёжных элементов - требуются саморезы, гайки, DIN-рейки

Примеры использования

• Распределительные щиты на заводах с автоматическими линиями
• Щиты управления насосными станциями
• Корпуса для PLC-систем и реле защиты
• Электрошкафы в пищевой и химической промышленности

Практические советы

• Перед монтажом проверьте, чтобы внутренние размеры шкафа точно совпадали с 500×300 мм - даже небольшое отклонение затруднит установку
• Используйте DIN-рейки и крепёж, рассчитанные на толщину 1,8 мм - стандартные болты M4–M6 подходят лучше всего
• При использовании тяжёлых модулей (например, частотных преобразователей) дополнительно закрепите плату к боковым стенкам шкафа
• Оцинкованное покрытие не требует дополнительной антикоррозийной обработки, но при повреждении цинка (при сверлении) обработайте место краской по металлу
• Плата DKC (ДКС) r5st053mp совместима со всеми типами креплений, используемых в сериях ST - легко заменить старую плату на новую
