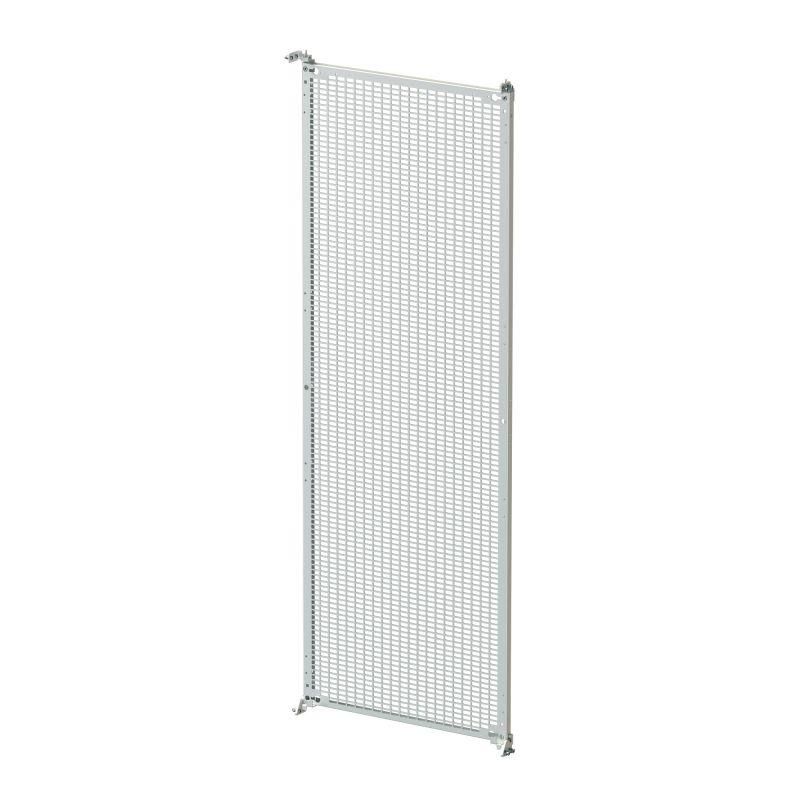

Монтажная плата перфорированная для корпусов CQE N, ВхШ 1000х600 мм RAM block | R5NPCEP1060 DKC ДКС

Плата монтажная перфорированная 1000x600 мм, сталь CQE N, DKC - это надёжная база для крепления электрических и автоматизационных компонентов внутри шкафов управления. Применяется в системах релейной защиты, промышленной автоматики и энергетике. Артикул r5npcep1060 соответствует серии RAM block от бренда DKC.

Назначение и область применения

Плата монтажная перфорированная 1000x600 мм, сталь CQE N, DKC служит основой для фиксации реле, контакторов, модулей ввода/вывода, клеммников и других устройств в силовых и управляющих шкафах. Подходит для монтажа в условиях повышенной механической нагрузки и требований к герметичности. Часто используется в промышленных объектах: на заводах, в насосных станциях, на транспорте, в энергообъектах.

Технические характеристики

• Размеры: 1000 × 600 мм
• Материал: сталь с оцинкованным защитным покрытием
• Перфорация: да - двойной уровень отверстий для гибкого крепления
• Статическая нагрузка на шкаф: до 1 тонны
• Нагрузка на монтажную плату: до 600 кг
• Нагрузка на двери: до 100 кг
• Степень защиты IP65 (при использовании с другими элементами серии RAM block)
• Сейсмостойкость: 9 баллов
• Вибростойкость: класс M40
• Сертификаты: Российский морской регистр судоходства (РМРС), Российский речной регистр (РКО)

Совместимость и монтаж

Плата совместима со всеми элементами серии RAM block от DKC. Устанавливается внутрь корпусов шкафов, крепится к сварному каркасу. Перфорация позволяет использовать стандартные болты, самонарезающие винты и крепёжные планки. Для удобства монтажа рекомендуется начинать с центральных рядов отверстий - они обеспечивают равномерное распределение нагрузки. Крепление через верхние и нижние уровни перфорации повышает устойчивость крупных компонентов.

Безопасность и стандарты

Плата выполнена из оцинкованной стали, что исключает коррозию даже в агрессивных средах. Соответствует требованиям к прочности и виброустойчивости для промышленного оборудования. Сертифицирована РМРС и РКО - допущена к применению на морских и речных судах. Степень защиты IP65 достигается только при правильной сборке всего шкафа с уплотнителем и закрытыми панелями.

Преимущества

• Двойной уровень перфорации увеличивает свободное пространство для размещения компонентов - можно комбинировать горизонтальные и вертикальные крепления без перегруженности одной зоны.
• Высокая несущая способность (до 600 кг) позволяет устанавливать тяжёлое оборудование: частотные преобразователи, массивные клеммники, аккумуляторные банки.
• Оцинкованное покрытие снижает риск окисления, продлевает срок службы в помещениях с высокой влажностью.
• Поддерживается широкий набор аксессуаров от DKC - кронштейны, направляющие, кабельные каналы - всё легко интегрируется.
• Готовые решения для быстрой сборки: система предфиксации панелей и внешняя установка петель уменьшают время монтажа на 30–40%.

Ограничения применения

• Не предназначена для самостоятельного использования вне рамок шкафа - требует жёсткого крепления к каркасу.
• IP65 обеспечивается только при полной сборке шкафа с уплотнителями; плата сама по себе не герметична.
• Не подходит для монтажа в открытых наружных условиях - материал выдерживает влагу, но не прямое воздействие осадков и УФ-лучей.
• Запрещено перегружать плату свыше 600 кг - возможна деформация и потеря целостности перфорации.

Примеры использования

• Электрощитовые комнаты на промышленном предприятии - крепление PLC, реле времени, терморегуляторов.
• Щиты управления насосными станциями - размещение частотников и защитных аппаратов.
• Судовые системы автоматики - соответствие РМРС делает её подходящей для морских условий.
• Атомные и тепловые электростанции - использование в зонах с высокими вибрационными нагрузками.

Практические советы

• При проектировании layout’а используйте оба уровня перфорации: тяжёлые устройства крепите к нижнему слою, легкие - к верхнему.
• Проверьте посадочные отверстия перед монтажом - некоторые компоненты имеют шаг 8,5 мм, другие - 10 мм. Совпадение должно быть точным.
• Избегайте сверления дополнительных отверстий - это нарушает целостность оцинкованного слоя и создаёт точки коррозии.
• Для долговечности в сырых помещениях дополнительно смазывайте крепёж антикоррозийной paste (например, WD-40 Specialist Corrosion Inhibitor).
• Плата совместима с крепёжными системами других производителей, но гарантия сохраняется только при использовании оригинальных аксессуаров DKC.
