Монтажная рейка 3000x41x21 (MS4121P3000FS) | 1122920 OBO Bettermann

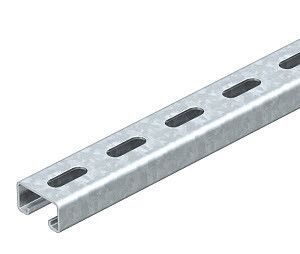

Монтажная рейка 3000x41x21 мм от OBO BETTERMANN - это прочная стальная C-образная направляющая с перфорацией и зубьями, предназначенная для надёжного крепления оборудования в распределительных шкафах, кабеленесущих системах и других электротехнических конструкциях. Артикул MS4121P3000FS обеспечивает совместимость со стандартными крепёжными элементами OBO.

Назначение и область применения

Монтажная рейка 3000x41x21 мм используется для фиксации тяжёлых компонентов внутри электротехнических щитов и наружных конструкций. Подходит для монтажа распределительных шкафов, кабельных каналов, кабеленесущих систем, а также для прямого крепления кабелей с помощью зажимных скоб с U-образной ножкой. Благодаря высокой жёсткости и перфорации, её применяют там, где требуется устойчивость к механическим нагрузкам и возможность точной регулировки положения оборудования.

Технические характеристики

• Размеры: 3000 × 41 × 21 мм - длина, высота, глубина профиля
• Тип профиля: S-образный (C-профиль) - обеспечивает повышенную жёсткость
• Материал: оцинкованная сталь - защищает от коррозии в условиях повышенной влажности
• Толщина стенки: 2 мм - повышает несущую способность и долговечность
• Перфорация: задняя поверхность с отверстиями - позволяет крепить рейку саморезами или болтами
• Ширина слота: 22 мм - соответствует стандартным крепёжным элементам OBO
• Наличие зубьев: да - предотвращают проскальзывание крепёжных деталей
• Момент инерции Iz: 4,51 см⁴ - показатель устойчивости к изгибу при нагрузках
• Артикул: MS4121P3000FS - внутренний код производителя для идентификации

Совместимость и монтаж

Монтажная рейка 3000x41x21 мм совместима с крепёжными элементами OBO, имеющими ширину 22 мм, включая кронштейны, крепёжные планки и зажимы. Установка выполняется через перфорацию на задней стороне: рекомендуется использовать саморезы M4–M6 или анкерные болты, в зависимости от основания. Зубья на профиле обеспечивают плотное удерживание крепёжа без дополнительных фиксаторов. Для сборки шкафов - крепите рейку параллельно друг другу с шагом до 800 мм, чтобы равномерно распределить вес оборудования.

Безопасность и стандарты

Изделие изготовлено в соответствии с требованиями к механической прочности и коррозионной стойкости, характерным для промышленной электротехники. Оцинкованное покрытие соответствует DIN EN ISO 1461. Прочностные параметры (момент инерции 4,51 см⁴) позволяют применять рейку в средах с высокой вибрацией и динамическими нагрузками. Напрямую не сертифицируется как электроизоляционный элемент - не используйте для изоляции токоведущих частей.

Преимущества

• Высокая несущая способность благодаря толщине 2 мм и C-форме профиля
• Уникальные зубья исключают смещение крепёжных элементов даже при вибрации
• Оцинкованное покрытие продлевает срок службы в агрессивных средах
• Стандартная ширина слота 22 мм гарантирует совместимость с большинством крепёжных решений OBO
• Легко режется и гнётся при необходимости адаптации под нестандартные условия

Ограничения применения

• Не предназначена для прямого контакта с токоведущими проводниками - требует изоляции или использования изолирующих вставок
• Не подходит для внешнего монтажа без защиты от осадков - хотя оцинкована, длительное воздействие воды снижает срок службы
• Не рекомендуется для крепления оборудования массой более 50 кг на один метр длины без дополнительной поддержки
• Не является заменой специализированным DIN-рейкам для монтажа автоматических выключателей

Примеры использования

• Крепление корпусов распределительных щитов в промышленных цехах
• Подвеска кабельных лотков в помещениях с высокой запылённостью
• Фиксация кабелей с помощью зажимных скоб в системах управления станками
• Сборка рам для светильников и вентиляторов в электрощитовых
• Обустройство базовой платформы для модульных устройств в нестандартных шкафах

Практические советы

• При резке рейки используйте ножницы по металлу - после реза проверьте целостность оцинковки, при необходимости обработайте кромку антикоррозийным составом
• Для длинных участков (более 2 м) устанавливайте поддерживающие кронштейны каждые 1,5 м, чтобы избежать прогиба
• При использовании с U-образными зажимами - убедитесь, что ширина слота 22 мм точно совпадает с размером ножки скобы
• Не затягивайте крепёж слишком сильно - это может деформировать профиль и нарушить геометрию слота
• Проверяйте соответствие артикула MS4121P3000FS при заказе - он указывает на конкретную версию с зубьями и оцинковкой, отличную от аналогичных по размеру изделий без этих особенностей
