Монтажная рейка MS4141PP3000FT 41x41 мм, 3000 мм OBO Bettermann 1122483

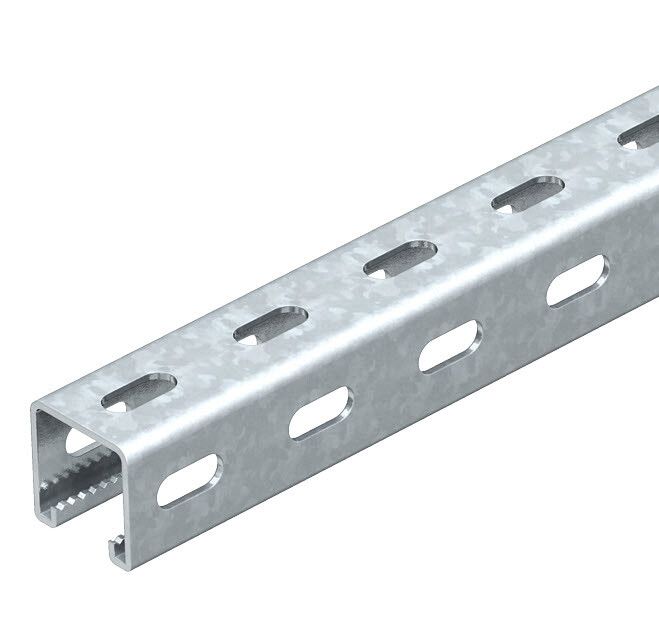

Рейка монтажная 3000х41х41 мм от OBO BETTERMANN (арт. MS4141PP3000FT) - усиленная C-образная профилированная рейка из оцинкованной стали для надёжного крепления оборудования, кабельных систем и распределительных шкафов в промышленных условиях.

Назначение и область применения

Рейка монтажная 3000х41х41 мм предназначена для создания жёстких несущих конструкций в электромонтажных и автоматизированных системах. Подходит для монтажа распределительных щитов, кабеленесущих систем, коробов, трансформаторов и другого тяжёлого оборудования. Благодаря перфорации и наличию зубцов, её можно использовать как основу для фиксации кабелей с помощью специальных зажимных скоб с U-образной ножкой - без необходимости сверления.

Технические характеристики

• Длина: 3000 мм
• Сечение: 41×41 мм
• Форма профиля: S-профиль (C-образный)
• Материал: сталь с горячим цинкованием
• Толщина стенки: 2,5 мм
• Ширина слота: 22 мм - позволяет устанавливать крепёж с шагом до 22 мм
• Тип перфорации: трёхсторонняя - отверстия по всем трём граням профиля
• Наличие зубьев: да - обеспечивают удержание крепёжных элементов без проскальзывания
• Момент инерции поперечного сечения: 6,97 см⁴ - высокая жесткость на изгиб

Совместимость и монтаж

Рейка монтажная 3000х41х41 мм совместима с крепёжными элементами серии VBS от OBO BETTERMANN, включая болты, хомуты, кронштейны и зажимы с U-образной ножкой. Для монтажа используется стандартный крепёж с головкой под шлиц или бит, подходящий по ширине слота 22 мм. Установка возможна на вертикальные и горизонтальные поверхности: стены, потолки, рамы, каркасы. Крепление рейки к основе выполняется через предварительно просверленные отверстия в плоскости профиля - не используйте саморезы в перфорацию, они не обеспечат достаточную нагрузочную способность.

Безопасность и стандарты

Изделие соответствует требованиям EN 61537 и DIN 41520 для механической прочности кабельных систем. Горячее цинкование гарантирует долговременную коррозионную стойкость в помещениях с повышенной влажностью и в промышленных средах. Материал не содержит токсичных покрытий и безопасен для работы в закрытых пространствах.

Преимущества

• Высокая несущая способность благодаря толщине 2,5 мм и моменту инерции 6,97 см⁴
• Трёхсторонняя перфорация - возможность крепить оборудование с любой стороны
• Зубья на внутренних гранях предотвращают смещение крепёжа даже при вибрациях
• Горячее цинкование защищает от ржавчины в течение всего срока службы
• Не требует сверления при использовании с зажимными скобами - экономия времени при монтаже кабелей

Ограничения применения

• Не предназначен для наружной эксплуатации без защиты от прямого воздействия осадков - хотя цинк устойчив, длительное намокание снижает срок службы
• Не рекомендуется применять в агрессивных химических средах (например, в кислотных производствах)
• Максимальная нагрузка зависит от типа крепёжа и метода фиксации; для точного расчёта необходимо учитывать класс прочности крепёжных элементов
• Не является заменой несущим металлоконструкциям - применяется как вспомогательная система крепления

Примеры использования

• Крепление распределительных шкафов в цехах и серверных комнатах
• Подвеска кабеленесущих лотков и каналов в промышленных зонах
• Фиксация проводов и кабелей с помощью зажимов U-образной формы - без сверления
• Сборка каркасов для светильников, датчиков и автоматики в системах АСУ ТП
• Монтаж вагонов, эскалаторов, конвейеров - где требуется модульная и адаптивная система крепления

Практические советы

• Выбирайте крепёж с учётом ширины слота - 22 мм. Лучшие результаты показывают болты M6–M8 с плоской головкой
• При монтаже нескольких реек параллельно соблюдайте интервал между ними не менее 150 мм для равномерного распределения нагрузки
• Для длинных участков (более 2 м) рекомендуется устанавливать поддерживающие кронштейны каждые 1,5–2 метра
• При работе с зажимами для кабелей проверьте соответствие диаметра кабеля и зажима - не перегружайте слот более чем двумя кабелями одновременно
• Артикул MS4141PP3000FT - это единственный вариант этой модели в линейке VBS от OBO BETTERMANN; аналоги других брендов имеют отличную форму профиля и не взаимозаменяемы
