Монтажная рейка 3000x41x41 (MS4141PP3000FS) | 1122914 OBO Bettermann

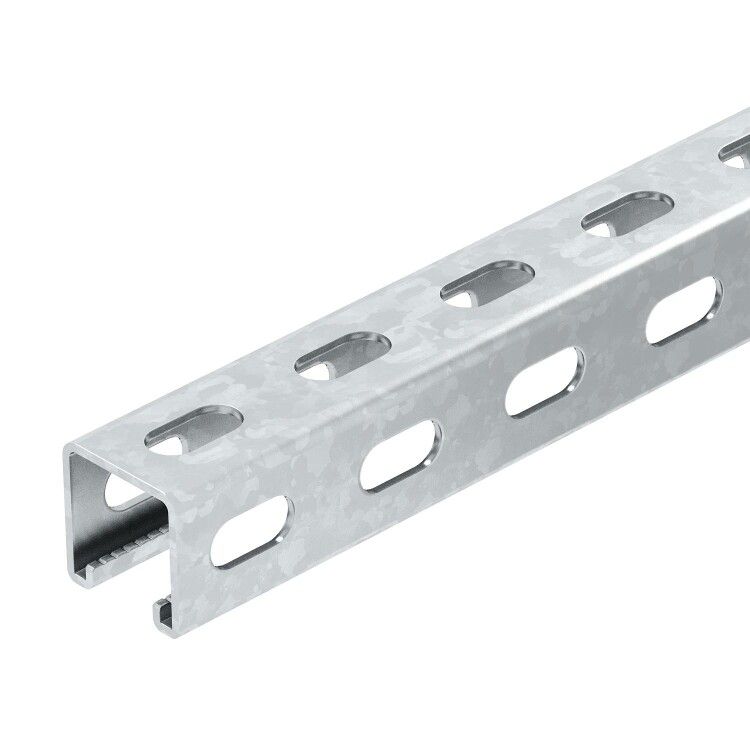

Монтажная рейка 3000х41х41 мм MS 41 LS 3M FS от OBO BETTERMANN - это усиленная стальная C-образная направляющая для надёжного крепления оборудования в электрощитах, кабельных системах и распределительных шкафах. Артикул ms4141pp3000fs обеспечивает совместимость со стандартными крепёжными элементами OBO.

Назначение и область применения

Монтажная рейка 3000х41х41 мм MS 41 LS 3M FS предназначена для фиксации тяжёлых компонентов внутри электротехнических устройств. Подходит для монтажа распределительных щитов, кабеленесущих систем, коробов и других конструкций, требующих жёсткой базы. Благодаря перфорации и наличию зубцов, её можно использовать как для крепления оборудования на болты, так и для прямой фixации кабелей с помощью зажимных скоб с U-образной ножкой.

Технические характеристики

• Размеры: 3000 × 41 × 41 мм - длина позволяет устанавливать несколько модулей в одном ряду без стыков;
• Профиль: C-образный, с высокой жесткостью за счёт толщины стенки 2,5 мм;
• Материал: оцинкованная сталь - устойчивость к коррозии в условиях повышенной влажности;
• Покрытие: гальваническое цинкование - соответствует требованиям DIN EN ISO 1461;
• Перфорация: с трёх сторон - даёт возможность крепить оборудование с любой стороны рейки;
• Ширина слота: 22 мм - совместима с большинством стандартных крепёжных планок и зажимов OBO;
• Зубья: есть - обеспечивают самоблокировку при вдавливании крепёжных элементов;
• Момент инерции: 6,97 см⁴ - указывает на высокую сопротивляемость изгибу при нагрузках.

Совместимость и монтаж

Монтажная рейка 3000х41х41 мм MS 41 LS 3M FS совместима с крепёжными элементами OBO серии PP, включая болтовые и заклёпочные системы. Для монтажа используется стандартный крепёж M6–M8. Установка выполняется на металлические поверхности с помощью сварки, заклепок или кронштейнов. Перфорация позволяет крепить рейку как вертикально, так и горизонтально. Обязательно проверьте соответствие посадочного отверстия в крепёжных деталях ширине слота (22 мм).

Преимущества

• Высокая механическая прочность благодаря толщине 2,5 мм - выдерживает значительные нагрузки;
• Трёхсторонняя перфорация - гибкость расположения оборудования без необходимости переворачивать рейку;
• Наличие зубьев - исключает проскальзывание крепёжных элементов даже при вибрациях;
• Цинковое покрытие - долгий срок службы в помещениях с высокой влажностью или частыми мойками;
• Стандартные размеры - легко заменяется аналогичными изделиями в рамках системы OBO.

Ограничения применения

• Не предназначен для наружной эксплуатации без дополнительной защиты - цинковое покрытие не гарантирует устойчивость к агрессивным средам (солевые брызги, химические пары);
• Не рекомендуется использовать как несущую конструкцию для массивных шкафов массой более 150 кг без дополнительной опоры;
• Изделие не является электроизоляционным - при работе с токоведущими частями требуется соблюдать изоляционные зазоры.

Примеры использования

• Крепление DIN-рейки и автоматических выключателей в распределительном щите;
• Подвеска кабельных каналов и лотков в промышленных цехах;
• Фиксация терминалов, преобразователей частоты и контакторов в шкафах управления;
• Установка зажимных скоб для фиксации силовых кабелей 16–50 мм2 прямо на рейке без дополнительных кронштейнов.

Практические советы

• При резке рейки используйте ножницы по металлу - после реза обязательно обработайте кромки для предотвращения порезов и коррозии;
• Для длинных участков (более 2 м) рекомендуется устанавливать поддерживающие кронштейны каждые 1,5 м;
• Проверяйте, чтобы все крепёжные элементы полностью вошли в слот 22 мм - недостаточно глубокая посадка снижает несущую способность;
• Артикул ms4141pp3000fs совпадает с каталожным номером OBO - при заказе запасных частей используйте именно этот код;
• Эта модель - часть серии MS 41 от OBO BETTERMANN; другие длины (1000, 2000 мм) доступны для комплектования.
