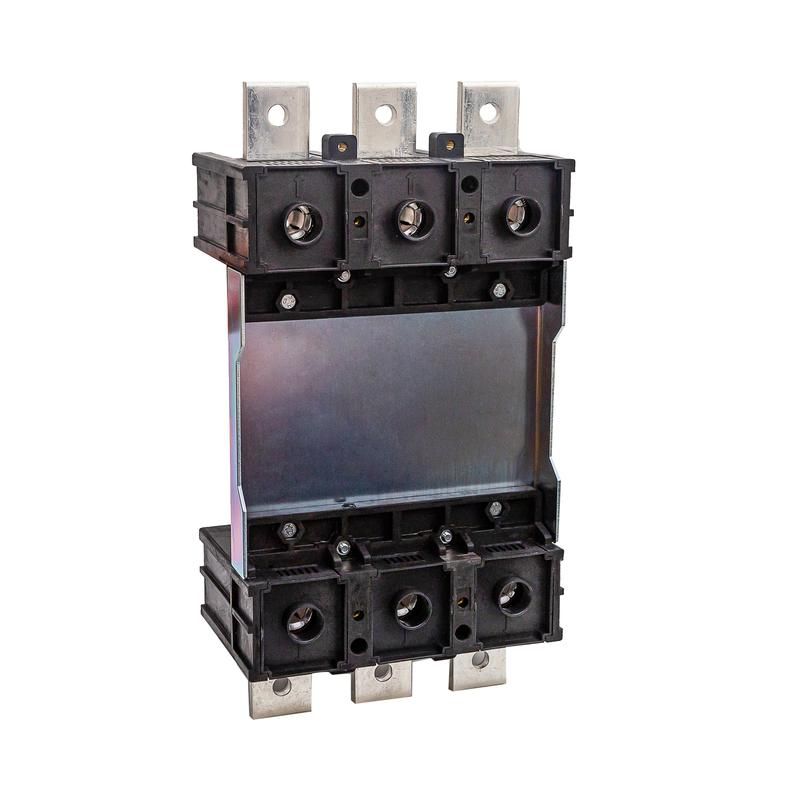

Монтажное основание 3P 100-160 (переднее присоед.) PRO.KVANT | KVA000204 Контактор (Legrand)

Основание монтажное 3P 100–160 (переднее присоединение) от бренда Контактор Ульяновск - элемент для фиксации контакторов серии PRO.KVANT на DIN-рейке. Артикул kva000204 обеспечивает надёжную установку и доступ к клеммам спереди, что упрощает обслуживание.

Назначение и область применения

Основание монтажное 3P 100–160 (переднее присоединение) используется для крепления контакторов мощностью до 160 А на стандартной DIN-рейке. Подходит для сборки распределительных щитов в промышленных системах управления - например, на станках, конвейерах, насосных станциях и системах вентиляции. Обеспечивает жёсткую фиксацию и удобный доступ ко всем контактным группам с лицевой стороны.

Технические характеристики

• Тип присоединения: переднее (клеммы расположены спереди, без необходимости открывать крышку щита)
• Количество полюсов: 3P
• Поддерживаемый ток контактора: 100–160 А
• Монтаж: на DIN-рейку 35 мм (по стандарту EN 60715)
• Материал корпуса: самозатухающий термопластик (UL94 V-0)
• Степень защиты: IP20 (защита от прикосновений к токоведущим частям, но не от пыли и влаги)

Совместимость и монтаж

Основание совместимо исключительно с контакторами серии PRO.KVANT, выпущенными брендом Контактор Ульяновск. Для других моделей - даже аналогичных по току - монтаж невозможен из-за отличий в форме крепёжных выступов и положении клемм.

Установка выполняется просто: основание защёлкивается на DIN-рейке до характерного щелчка. После этого контактор вставляется сверху и фиксируется за счёт механического замка. Все провода подключаются с лицевой стороны - это позволяет работать без демонтажа щита.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р МЭК 60947-4-1 и EN 60947-4-1 для коммутационных устройств. Материал корпуса имеет класс горючести UL94 V-0 - самозатухающий, не распространяет пламя. Применяется в соответствии с нормами электроустановок для помещений с уровнем защиты IP20 и выше.

Преимущества

• Переднее присоединение снижает время обслуживания - не требуется открывать шкаф для подключения или проверки
• Жёсткая фиксация предотвращает вибрационное ослабление соединений
• Однотипная конструкция упрощает стандартизацию сборки в серийном производстве
• Совмещённая система крепления и коммутации минимизирует количество компонентов в цепи

Ограничения применения

• Не предназначено для работы во внешних условиях - отсутствует защита от влаги и пыли
• Не совместимо с контактными аппаратами других производителей, даже при одинаковом токе
• Не подходит для установки в щитах с ограниченным свободным пространством спереди - требует зазора не менее 80 мм для доступа к клеммам
• Не рассчитано на работу при температуре ниже –25 C и выше +60 C

Примеры использования

• Управление трёхфазными двигателями на автоматических линиях производства
• Коммутирование нагревательных элементов в тепловых аппаратах
• Системы аварийного отключения на конвейерах с высокой нагрузкой
• Щитовые решения в пищевой и химической промышленности, где важна быстрая диагностика

Практические советы

• Проверьте посадочные габариты контактора перед заказом - основание kva000204 подходит только для PRO.KVANT с номиналом 100–160 А
• При монтаже в плотных щитах используйте дополнительные кронштейны для вентиляции - перегрев снижает срок службы
• Не затягивайте клеммы с усилием более 1,5 Нм - это повредит пластиковую конструкцию основания
• Для многократного обслуживания рекомендуется использовать клеммы с метками - так проще идентифицировать фазы после отключения
