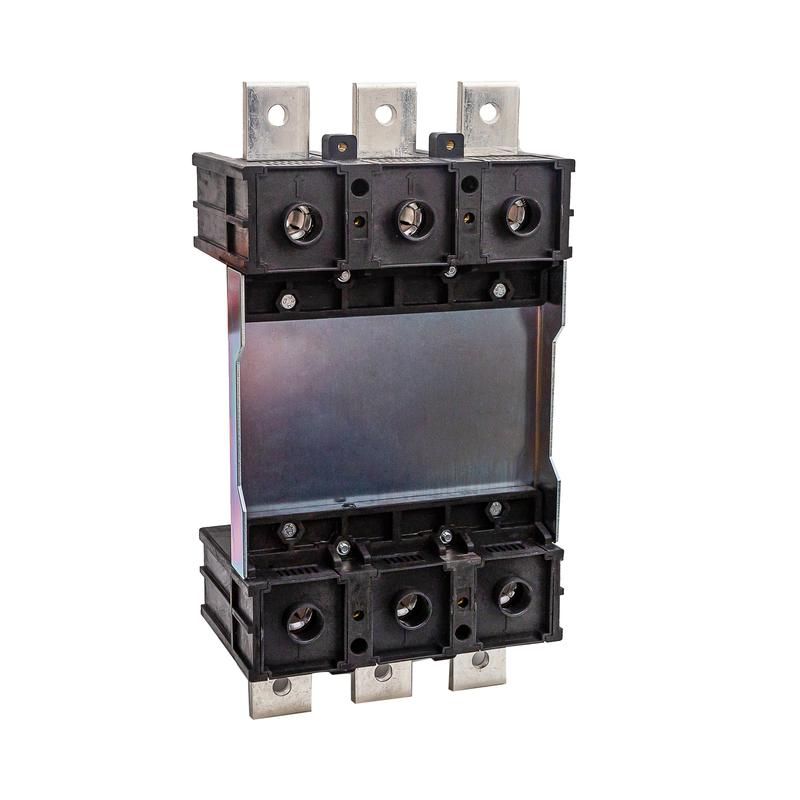

Монтажное основание 3P 250 (переднее присоед.) PRO.KVANT | KVA000206 Контактор (Legrand)

Основание монтажное 3P 250 (переднее присоединение) от Контактор Ульяновск - элемент для фиксации контакторов серии PRO.KVANT на DIN-рейке, обеспечивающий надёжное переднее подключение проводов. Артикул kva000206 предназначен для компактной сборки силовых цепей в распределительных щитах.

Назначение и область применения

Основание монтажное 3P 250 (переднее присоединение) используется для установки трёхполюсных контакторов на DIN-рейку. Обеспечивает механическую фиксацию и организует доступ к контактным зажимам с лицевой стороны - удобно при частом обслуживании или замене. Подходит для промышленного оборудования: станков, систем автоматизации, конвейеров, насосных групп.

Технические характеристики

• Тип подключения: переднее (лицевое)
• Число полюсов: 3
• Совместимо с контакторами серии PRO.KVANT
• Монтаж: на DIN-рейку 35 мм
• Габариты соответствуют стандартному размеру контакторов 3P 250 A

Совместимость и монтаж

Основание монтажное 3P 250 (переднее присоединение) совместимо исключительно с контактными устройствами из серии PRO.KVANT. Для установки защёлкивается на DIN-рейку до характерного щелчка. После монтажа основания на него устанавливается сам контактор - он фиксируется механически без дополнительных креплений. Провода подключаются к верхним и нижним зажимам с лицевой стороны, что позволяет работать без демонтажа устройства.

Преимущества

• Удобство сервиса: все соединения доступны спереди - не требуется открывать щит или выдвигать оборудование
• Стандартная совместимость: точно соответствует габаритам и креплениям контакторов PRO.KVANT
• Жесткая фиксация: предотвращает люфт и вибрационный износ при работе тяжёлых контакторов
• Экономия времени: ускоряет монтаж и замену контакторов в условиях ограниченного пространства

Ограничения применения

• Не подходит для контакторов других серий - даже аналогичных по току
• Не предназначено для установки вне щита или на плоской поверхности - требует DIN-рейку
• Не обеспечивает электроизоляцию между полюсами - функциональную изоляцию даёт только установленный контактор
• Не рассчитано на работу в условиях постоянного воздействия воды или химически активных сред

Примеры использования

• Установка в промышленном шкафу управления станком с ЧПУ
• Фиксация контактора в распределительном щите на объекте водоснабжения
• Использование в системах автономного запуска вентиляторов или насосов
• Замена старого контактора на новый в существующем щите без перепроектирования креплений

Практические советы

• Перед монтажом проверьте, чтобы DIN-рейка была плотно закреплена - слабый крепёж вызывает вибрацию и повреждение контактов
• Убедитесь, что используемый контактор имеет маркировку PRO.KVANT - другие модели не будут правильно садиться
• При подключении проводов соблюдайте момент затяжки - перетяжка может деформировать зажимы
• Для многократных замен рекомендуется использовать провода с жилами типа “штырь” - они лучше подходят к передним зажимам
• Артикул kva000206 всегда заказывайте вместе с контактором - основание не работает самостоятельно
