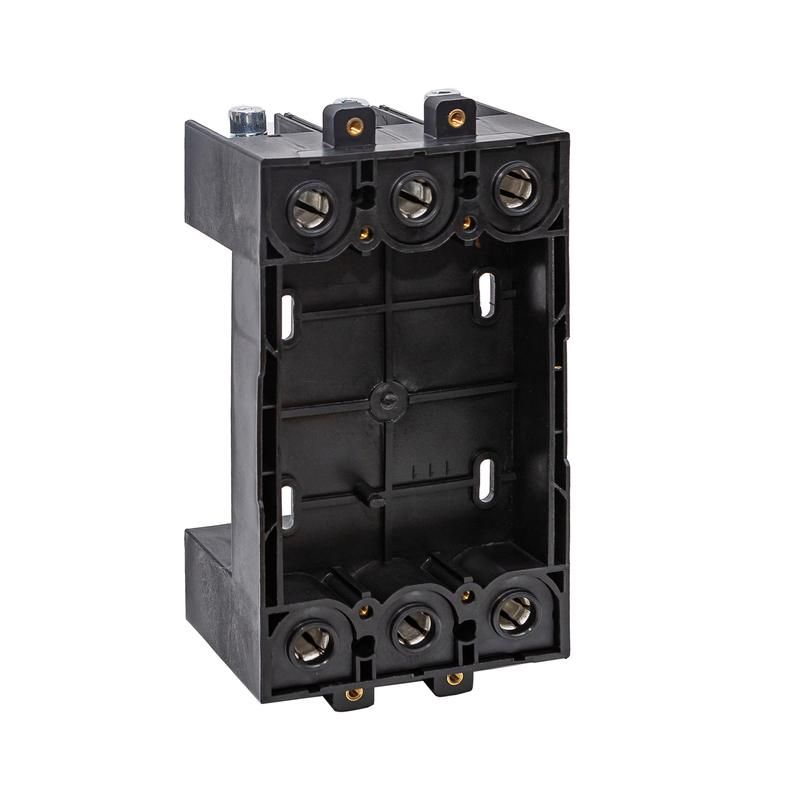

Монтажное основание 3P 630 (заднее присоед.) PRO.KVANT | KVA000209 Контактор (Legrand)

Основание монтажное 3P 630 (заднее присоединение) от Контактор Ульяновск предназначено для установки автоматических выключателей серии PRO.KVANT. Артикул kva000209 обеспечивает надёжное крепление и заднее подключение проводов - оптимальный выбор для щитов с ограниченным пространством спереди.

Назначение и область применения

Основание монтажное 3P 630 (заднее присоединение) используется для фиксации трёхполюсных автоматических выключателей серии PRO.KVANT в распределительных щитах. Подходит для промышленного и коммерческого оборудования, где важна компактная сборка и доступ к клеммам с тыльной стороны щита. Применяется в системах управления станками, конвейерами, HVAC и других устройствах с высокой плотностью компонентов.

Технические характеристики

• Количество полюсов: 3
• Тип подключения: заднее (с тыльной стороны основания)
• Совместимо с: автоматическими выключателями PRO.KVANT
• Максимальный ток: 630 А (соответствует классу выключателей PRO.KVANT)
• Фиксация: защёлкивающийся механизм на DIN-рейке

Совместимость и монтаж

Основание монтажное 3P 630 (заднее присоединение) совместимо исключительно с автоматическими выключателями серии PRO.KVANT. Для установки необходимо:

• Закрепить основание на DIN-рейке до монтажа выключателя;
• Подвести кабели сзади через отверстия в корпусе основания;
• Вставить выключатель PRO.KVANT до характерного щелчка - он фиксируется механически;
• Не использовать с другими сериями выключателей - контакты не будут соединены.

Установка возможна как в вертикальном, так и в горизонтальном положении. Обеспечьте свободный доступ к задней части щита для подключения кабелей.

Преимущества

• Исключает необходимость доступа к лицевой стороне щита при подключении - удобно в плотно укомплектованных шкафах;
• Стандартная фиксация на DIN-рейке - совместима с большинством промышленных щитов;
• Жесткая конструкция снижает риск вибрационного ослабления контактов;
• Совмещённая система крепления и подключения повышает скорость монтажа.

Ограничения применения

• Не поддерживает переднее подключение - нельзя использовать там, где кабели подводятся только спереди;
• Совместимо только с выключателями PRO.KVANT - не работает с аналогами от других производителей;
• Не предназначен для внешней установки - требует защиты внутри закрытых щитов с IP40 и выше;
• Не рассчитан на частую перестановку - многократное извлечение/установка выключателя может износить защёлки.

Примеры использования

• Промышленные панели управления на заводах - когда кабельные каналы проходят сзади щита;
• Щитовые комнаты с ограниченным пространством перед шкафом - например, в цехах с плотной аппаратурой;
• Объекты с модульной реконструкцией - легко заменить выключатель PRO.KVANT без демонтажа всей системы.

Практические советы

• Перед монтажом проверьте, что кабели имеют достаточную длину для подвода сзади - минимум 15–20 см запаса;
• Используйте кабельные вводы с герметичными уплотнениями, чтобы сохранить степень защиты щита;
• При групповой установке нескольких оснований соблюдайте минимальный зазор между ними - не менее 10 мм для теплоотвода;
• Не затягивайте кабели слишком сильно - это может деформировать контактные площадки внутри основания;
• Артикул kva000209 - единственный вариант заднего подключения для этой модели; если нужен передний вариант - выбирайте другое основание.
