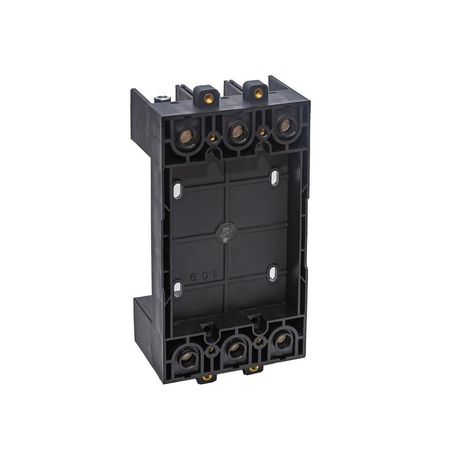

Монтажное основание 3P 400 (заднее присоед.) PRO.KVANT | KVA000207 Контактор (Legrand)

Основание монтажное 3P 400 (заднее присоединение) от Контактор Ульяновск предназначено для фиксации и электрического соединения автоматических выключателей серии PRO.KVANT. Артикул kva000207 обеспечивает надёжную установку с задним подключением, что упрощает сборку распределительных щитов.

Назначение и область применения

Основание монтажное 3P 400 (заднее присоединение) используется для крепления трёхполюсных автоматических выключателей PRO.KVANT внутри электрических шкафов и щитов. Подходит для промышленного оборудования, систем управления, конвейеров и других объектов, где требуется компактная и безопасная установка коммутационной аппаратуры. Применяется там, где важна экономия места и удобство обслуживания - особенно когда провода подводятся с тыльной стороны щита.

Технические характеристики

• Тип подключения: заднее (проводники заходят с обратной стороны основания)
• Количество полюсов: 3
• Совместимо с: автоматическими выключателями серии PRO.KVANT
• Монтаж: на DIN-рейку 35 мм
• Фиксация: механическая защёлка, обеспечивающая жёсткую посадку

Совместимость и монтаж

Основание монтажное 3P 400 (заднее присоединение) совместимо исключительно с автоматическими выключателями PRO.KVANT. Для правильной установки необходимо:

• Закрепить основание на DIN-рейке до установки автомата
• Убедиться, что контакты выключателя точно совпадают с контактными пластинами основания
• Подключать провода только через задние клеммы - переднее подключение невозможно
• Не использовать с другими сериями выключателей - даже аналогичными по габаритам

После установки выключатель фиксируется зажимами - проверьте плотность посадки, чтобы избежать перегрева контактов.

Преимущества

• Обеспечивает надёжный электрический контакт между выключателем и сетью
• Исключает необходимость прямой прокладки проводов к выключателю - всё подключается через основание
• Ускоряет монтаж в уже собранных щитах, так как провода можно заводить сзади
• Защищает от случайного отсоединения благодаря прочному механическому замку

Ограничения применения

• Не подходит для однополюсных или двухполюсных выключателей - только для 3P
• Не применяется с выключателями других брендов или серий, кроме PRO.KVANT
• Не предназначен для внешней установки - требует защиты в закрытом щите
• Не имеет встроенной защиты от перенапряжений или помех - дополнять внешними устройствами при необходимости

Примеры использования

• Промышленные станки с трёхфазным питанием
• Щиты управления конвейерными линиями
• Распределительные пункты на заводах и складах
• Электроустановки, где важно минимизировать видимые провода в лицевой части щита

Практические советы

• Перед монтажом проверьте, что толщина проводов соответствует допустимому сечению для контактов основания - не используйте слишком толстые или жёсткие провода
• При сборке щита учитывайте свободное пространство сзади - для доступа к клеммам нужен минимум 8–10 см
• Не затягивайте клеммы чрезмерно - это повредит медные контакты основания
• При замене выключателя всегда отключайте питание - основание остаётся под напряжением даже после демонтажа аппарата
• Артикул kva000207 - единственный вариант для заднего подключения в линейке PRO.KVANT; если нужен передний вариант - выбирайте другое основание
