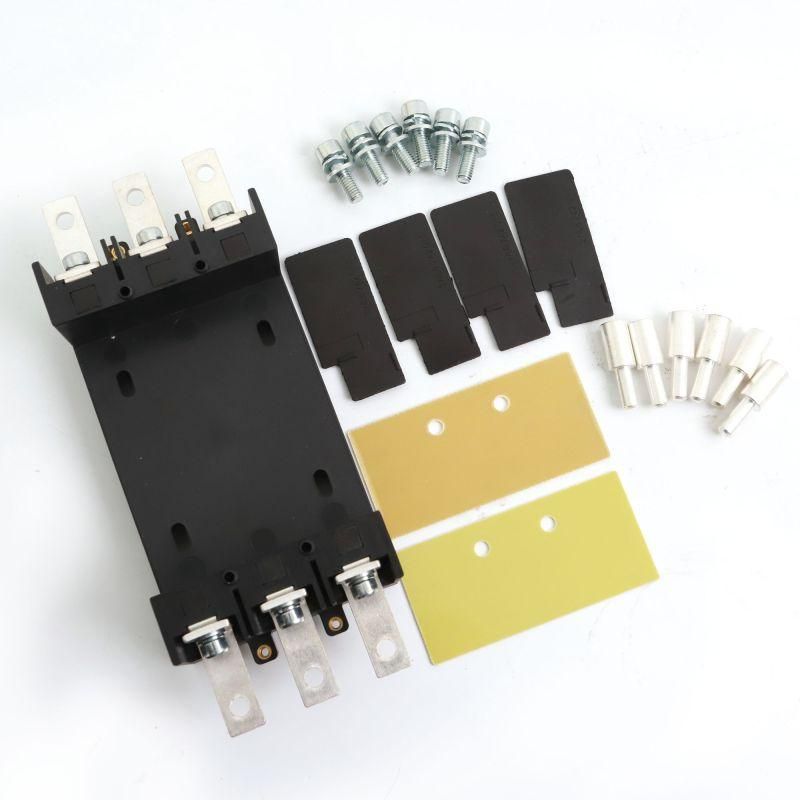

Монтажное основание TDM для MGS250 фронтальное подключение 3P | TDM-MGS250PF3 DKC ДКС

Монтажное основание для MGS250 фронтальное подключение 3P (артикул tdm-mgs250pf3, бренд DKC) предназначено для ускоренной замены автоматических выключателей серии YON MAX MGS без переподключения проводов. Устанавливается на DIN-рейку и обеспечивает надёжное механическое и электрическое соединение.

Назначение и область применения

Монтажное основание для MGS250 фронтальное подключение 3P используется там, где требуется частая замена автоматического выключателя - например, в распределительных щитах промышленного оборудования, на участках с высокой нагрузкой или в системах с жесткими требованиями к бесперебойной работе. Подходит для установки в шкафах и панелях, где важна скорость обслуживания и минимизация простоев.

Технические характеристики

• Тип: Монтажный комплект для автоматических выключателей
• Количество полюсов: 3P
• Подключение: Фронтальное (проводники подключаются спереди)
• Совместимо с: Автоматическими выключателями серии YON MAX MGS (MGS250)
• Установка: На DIN-рейку 35 мм
• Материал корпуса: Самозатухающий термопластик

Совместимость и монтаж

Основание совместимо исключительно с автоматическими выключателями MGS250 из серии YON MAX MGS. Для установки необходимо защелкнуть основание на DIN-рейку до характерного щелчка. После этого выключатель вставляется в основание сверху - контакты автоматически соединяются с контактными пластинами основания. Отсоединение происходит путём нажатия на рычаг фиксатора и вытягивания выключателя вверх.

Не используйте основание с другими моделями выключателей - даже если они имеют аналогичную габаритную форму. Несовместимые устройства могут повредить контакты или не обеспечивать нужную степень защиты.

Преимущества

• Замена выключателя занимает менее 1 минуты - не требует отключения питания всей цепи
• Фронтальное подключение позволяет работать в плотных шкафах, где доступ сбоку ограничен
• Исключён риск перепутать провода при замене - все соединения остаются на месте
• Контактные группы защищены от случайного прикосновения

Ограничения применения

• Не предназначен для работы вне помещений - не имеет защиты от влаги и пыли выше IP20
• Не поддерживает комбинированные функции (например, дифференциальную защиту) - работает только как базовый монтажный элемент
• Рассчитан на токи до 250 А - не следует использовать с более мощными выключателями
• Не рекомендуется применять в средах с постоянным воздействием вибраций без дополнительной фиксации

Примеры использования

• Замена вышедшего из строя автомата на конвейере в пищевой промышленности
• Обслуживание распределительного щита на станке с ЧПУ
• Аварийная замена в системе освещения торгового центра
• Техобслуживание в цехах с высокой нормой отказов оборудования

Практические советы

• Перед установкой проверьте, что выключатель MGS250 полностью соответствует серии YON MAX MGS - отличия в версиях могут влиять на посадку
• При монтаже убедитесь, что DIN-рейка ровная и не деформирована - искривление снижает надёжность фиксации
• Не затягивайте провода слишком сильно - это может повредить контактные зажимы внутри основания
• Регулярно проверяйте состояние контактов основания - особенно после многократных замен
• Храните запасные основания в сухом месте - влага может вызвать окисление медных деталей
