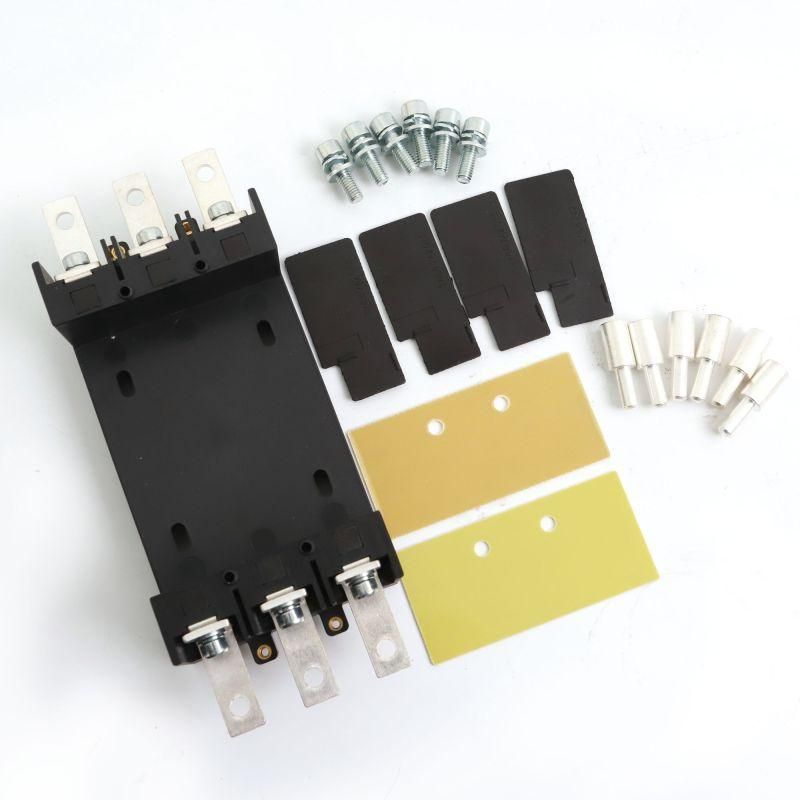

Основание монтажное TDM MGS160 3P 160А, фронтальное подключение YON (группа DKC) TDM-MGS160PF3

Монтажное основание для MGS160 фронтальное подключение 3P (артикул tdm-mgs160pf3) от бренда DKC предназначено для упрощённой замены автоматических выключателей серии YON MAX MGS без переподключения проводов. Устанавливается на DIN-рейку и обеспечивает надёжный контакт при использовании с выключателями MGS160.

Назначение и область применения

Монтажное основание для MGS160 фронтальное подключение 3P используется там, где требуется частая замена автоматического выключателя - например, в распределительных щитах промышленного оборудования, на участках с высокой нагрузкой или в системах с жесткими требованиями к бесперебойной работе. Оно позволяет менять выключатель MGS160 за считанные минуты, не трогая силовые провода, что снижает время простоев и риск ошибок при подключении.

Технические характеристики

• Количество полюсов: 3
• Тип подключения: фронтальное (проводники подключаются спереди, к зажимам основания)
• Совместимо с: автоматическими выключателями серии YON MAX MGS160
• Монтаж: на DIN-рейку 35 мм
• Материал корпуса: термостойкий пластик, соответствует UL94 V-0
• Рабочий ток: до 160 А (соответствует номиналу MGS160)

Совместимость и монтаж

Основание совместимо исключительно с автоматическими выключателями MGS160 из серии YON MAX MGS. Не подходит для других моделей, даже если они имеют аналогичный номинал. Для установки достаточно защелкнуть основание на DIN-рейку, после чего вставить в него выключатель MGS160 до характерного щелчка. Клеммы уже предварительно соединены с контактными шинами - провода подключаются прямо к основанию, а не к самому выключателю. Это делает замену безопаснее и проще.

Преимущества

• Ускоряет замену выключателя MGS160 - не требует отсоединения и повторного подключения проводов
• Снижает вероятность ошибок при подключении благодаря фиксированному расположению клемм
• Обеспечивает надёжный электрический контакт через металлические контакты внутри основания
• Имеет защитную крышку, которая закрывается после установки выключателя - повышает безопасность при обслуживании

Ограничения применения

• Не предназначен для использования вне серии YON MAX MGS - не совместим с другими сериями автоматов, включая MGS80, MGS250 или продукцию других брендов
• Не рассчитан на внешнюю установку - не имеет защиты от воды и пыли выше IP20
• Запрещено использовать при температуре ниже -25 C и выше +60 C
• Не следует применять в средах с повышенным уровнем вибраций без дополнительной фиксации

Примеры использования

• Промышленные станки с частой сменой защитных устройств
• Линии конвейеров в пищевой и фармацевтической промышленности
• Щиты управления в центрах обработки данных
• Аварийные системы, где важна скорость восстановления работы

Практические советы

• Перед установкой проверьте, чтобы выключатель MGS160 был полностью отключен и отсоединен от сети
• При подключении проводов соблюдайте момент затяжки - не переусердствуйте, чтобы не повредить клеммы
• После монтажа убедитесь, что выключатель плотно зафиксирован - он должен легко щёлкать при вставке/извлечении, но не болтаться
• Регулярно осматривайте контакты основания на предмет окисления - особенно в условиях повышенной влажности
• Используйте только оригинальные выключатели MGS160 - сторонние модели могут иметь отличия в габаритах или контактах
