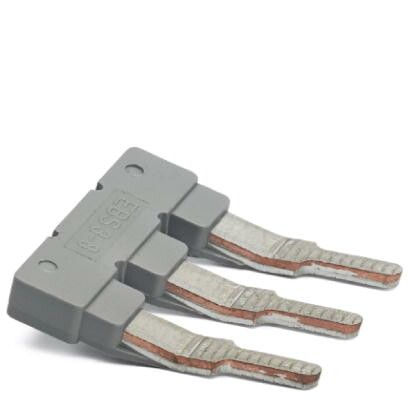

Гребенчатый мостик EBS 3- 8 | 3118148 Phoenix Contact

Гребенчатый мостик EBS 3-8 от Phoenix Contact предназначен для соединения нескольких проводников в одной точке, обеспечивая надёжный и компактный контакт между клеммами. Артикул 3118148 подходит для монтажа в системах управления и распределения электроэнергии.

Назначение и область применения

Гребенчатый мостик EBS 3-8 используется для создания последовательного соединения между соседними клеммами на DIN-рейке. Он позволяет передавать ток или сигнал от одного контакта к другому без необходимости прокладывать отдельные перемычки из провода. Применяется в щитах автоматизации, панелях управления, устройствах защиты и распределения питания.

Технические характеристики

• Шаг клемм: 8 мм - соответствует стандартному интервалу между клеммами в сериях EBS, ESB и аналогичных модульных системах
• Цвет: серый - совпадает с корпусами клемм Phoenix Contact, упрощает визуальную идентификацию
• Материал: термостойкий пластик - выдерживает рабочую температуру до +105 C
• Рабочий ток: до 12 А (при условии соблюдения требований к сечению провода и условиям охлаждения)
• Сечение провода: 0,2–2,5 мм2 - совместим с большинством медных жил, используемых в слаботочных и силовых цепях

Совместимость и монтаж

Гребенчатый мостик EBS 3-8 совместим исключительно с клеммами серии EBS, имеющими шаг 8 мм. Устанавливается путём вставки в гнёзда клемм - фиксируется механически без инструментов. Для правильной установки необходимо, чтобы все клеммы были закрыты и находились в одном ряду. Нельзя использовать с клеммами других серий (например, EIB, TBUS), даже при одинаковом шаге - различаются форма и глубина посадки.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60947-7-1 и EN 60664-1. Материалы имеют класс самозатухания UL94 V-0. Гребенчатый мостик EBS 3-8 не содержит свинца и соответствует RoHS.

Преимущества

• Ускоряет сборку - заменяет несколько перемычек одним элементом
• Снижает риск ошибок - исключает неправильное подключение проводов
• Экономит место - компактная конструкция не перегружает шины
• Легко демонтировать - можно вынуть рукой без инструментов

Ограничения применения

• Не применяется в цепях переменного тока выше 690 В
• Не рекомендован для сред с высокой вибрацией без дополнительной фиксации
• Запрещено использовать с клеммами, где установлены предохранители или коммутирующие устройства - возможна потеря функциональности
• Не предназначена для работы в условиях постоянного воздействия воды или масла

Примеры использования

• Объединение входов PLC в распределительном щите
• Передача напряжения питания по нескольким клеммам в устройстве управления двигателем
• Создание общей земляной шины в панели автоматики
• Подключение датчиков с параллельным выходом в системах контроля

Практические советы

• Перед установкой проверьте, что все клеммы, которые будут соединены, свободны и не заняты проводами
• Не используйте мостик EBS 3-8 для соединения более чем 10 клемм подряд - повышается риск нагрева при больших токах
• При использовании в плотных щитах учитывайте посадочный размер: мостик занимает ширину 8 мм за каждую клемму
• Для частых изменений схемы лучше применять однополюсные перемычки - они удобнее в замене
• Артикул 3118148 - единственный вариант для EBS с шагом 8 мм; другие номера не подходят
