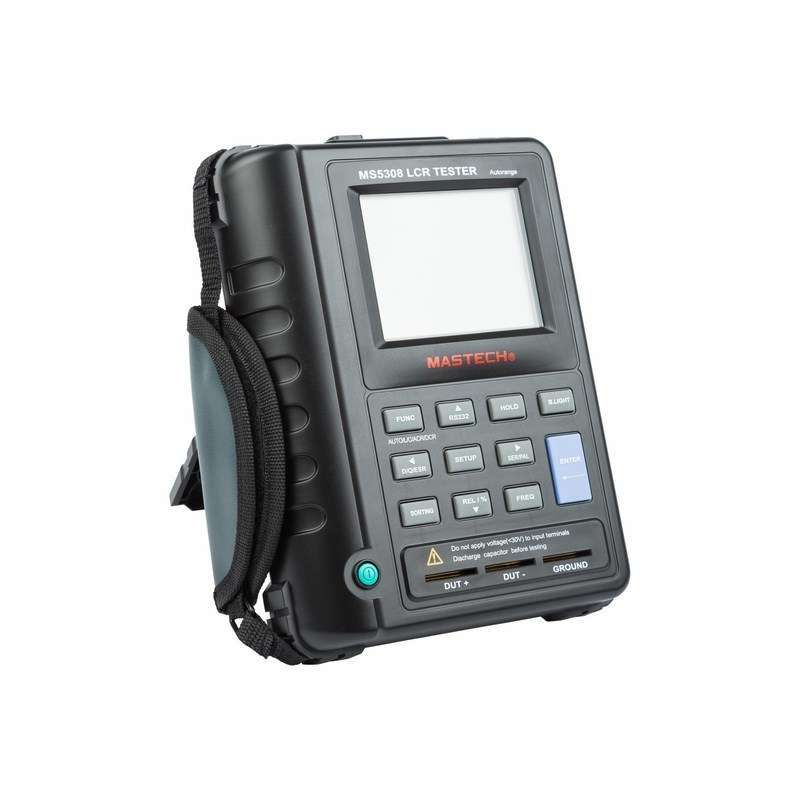

Измеритель высокоточный мостовой MS5308 (RLC-метр) Mastech 13-2039 MEET

Высокоточный мостовой измеритель MS5308 (RLC-метр) от Mastech предназначен для точного измерения параметров пассивных компонентов - сопротивления, ёмкости, индуктивности и связанных характеристик, таких как ESR, добротность и угол сдвига фаз. Устройство применяется в лабораториях, на производствах и в сервисных центрах для проверки и калибровки радиоэлементов. Артикул 13-2039 соответствует модели MS5308, которая отличается двухдиапазонным дисплеем, USB-интерфейсом и возможностью работы на нескольких частотах.

Назначение и область применения

MS5308 - это профессиональный LCR-метр, используемый для комплексного анализа пассивных электронных компонентов. Он заменяет несколько приборов: мегомметра, LC-метра, мультиметра и анализатора ESR. Подходит для:

• Проверки конденсаторов, катушек индуктивности и резисторов на печатных платах;
• Настройки и калибровки аналоговых и цифровых схем;
• Лабораторных исследований в образовательных и научных учреждениях;
• Контроля качества при ремонте и обслуживании оборудования;
• Сортировки деталей по допускам при серийном производстве.

Технические характеристики

• Измеряемые параметры: индуктивность (L), ёмкость (C), активное сопротивление (R), ESR, EPR, добротность (Q), тангенс угла потерь (D), угол сдвига фаз, импеданс.
• Диапазон измерения индуктивности: 0,001 мкГн – 20 000 Гн
• Диапазон измерения ёмкости: 0,01 пФ – 20 000 мкФ
• Диапазон сопротивления: 0,001 Ом – 200 МОм
• Диапазон ESR: 0,01 Ом – 999,9 Ом
• Частоты измерения: 100 Гц, 120 Гц, 1 кГц, 10 кГц, 100 кГц - выбор вручную
• Индикация: два дисплея - основной (цифровой, 19 999 отсчётов) и дополнительный (для Q, D, ESR, фаза, %)
• Режимы измерения: последовательная и параллельная эквивалентные схемы (Ls/Lp, Cs/Cp, Rs/Rp)
• Питание: 8 элементов AA (1,5 В); автопо выключению через 5 минут бездействия
• Интерфейс: USB с оптической развязкой, в комплекте кабель и ПО для передачи данных
• Размеры: 224 × 172 × 58 мм
• Масса: 840 г

Совместимость и монтаж

MS5308 работает с внешними измерительными устройствами:

• Зажимы Кельвина - для точного измерения малых сопротивлений (например, ESR конденсаторов);
• SMD-пинцет - для захвата и тестирования микросхем и компонентов без пайки;
• USB-порт - для подключения к компьютеру, записи результатов и архивирования данных.

Не требует сложного монтажа. Просто подключите компонент к клеммам или зажимам, выберите режим и частоту - прибор сам определяет тип элемента (L, C или R).

Безопасность и стандарты

• Категория безопасности: CAT II - подходит для измерений в бытовых и промышленных сетях до 300 В.
• Калибровка проведена под контролем SDS - гарантирует соответствие эталонам.
• Устройство не предназначено для измерения напряжения или тока - не используйте его как мультиметр!

Преимущества

• Два дисплея позволяют видеть основной параметр и вторичные (Q, D, ESR) одновременно - экономят время при диагностике.
• Работает на пяти частотах - важно для реальных условий эксплуатации компонентов (например, конденсаторы в импульсных БП работают на 10–100 кГц).
• Функция сортировки по допускам (до +-20%) - удобна при массовой проверке партий деталей.
• Режим REL - исключает влияние сопротивления проводов и контактов.
• USB-интерфейс с ПО - позволяет вести журналы измерений и формировать отчёты.
• Подсветка экрана - работа в условиях плохого освещения.

Ограничения применения

• Не измеряет напряжение, ток (переменный или постоянный) - нельзя использовать вместо мультиметра.
• Максимальная частота - 100 кГц; не подходит для высокочастотных RF-компонентов (>1 МГц).
• Питание только от батареек - не предусмотрена возможность подключения к сети.
• Нет встроенного генератора сигнала - измеряются только пассивные компоненты, без активных элементов (транзисторы, ИС).
• При измерении больших индуктивностей (>100 Гн) требуется длительная стабилизация - возможны задержки.

Примеры использования

• Проверка старого электролитического конденсатора: измерение ёмкости и ESR - выявляет просадку ёмкости и повышенное внутреннее сопротивление, характерные для выхода из строя.
• Тестированию катушки индуктивности в импульсном блоке питания: измерение L на 100 кГц и Q - определяет эффективность и потери.
• Сортировка резисторов 1%: установка допуска 1% - прибор автоматически отсеивает несоответствующие элементы.
• Обучение студентов: наглядное сравнение последовательной и параллельной моделей одного компонента.

Практические советы

• Перед измерением ESR всегда используйте зажимы Кельвина - они исключают влияние сопротивления соединений.
• Для SMD-деталей применяйте пинцет - контакт с корпусом платы может искажать данные.
• При работе с большими ёмкостями (>1000 мкФ) предварительно разрядите компонент - риск порчи прибора.
• Выбирайте частоту измерения в соответствии с рабочей частотой компонента в схеме - например, для фильтров СМАП - 100–120 Гц, для SMPS - 10–100 кГц.
• Используйте ПО с USB - сохраняйте результаты в Excel для составления карты надёжности компонентов.
• Заменяйте батарейки при снижении яркости дисплея - низкий заряд влияет на точность измерений.
