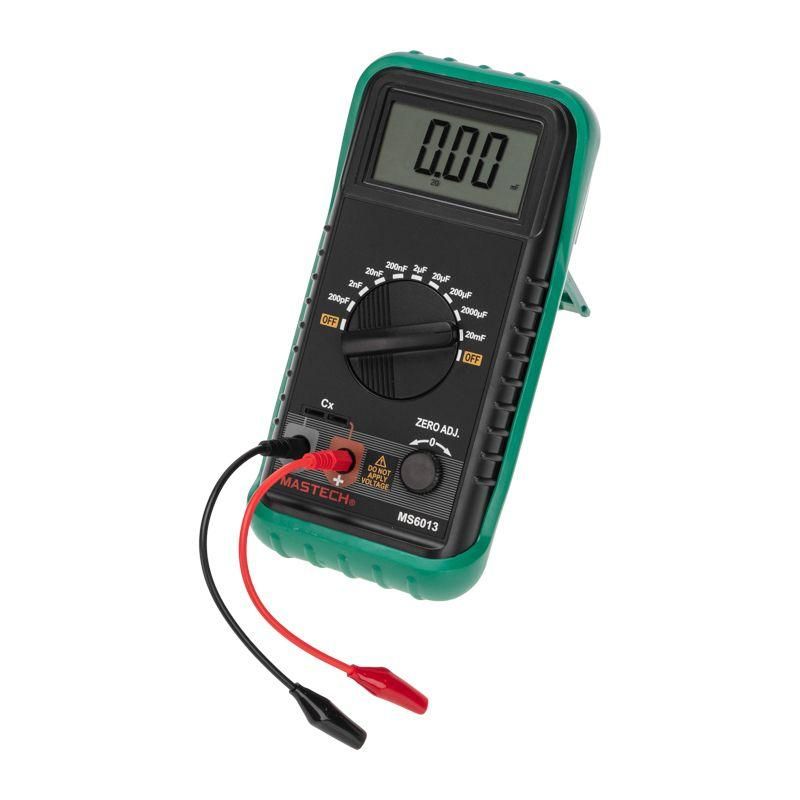

Измеритель емкости конденсаторов (C-метр) MS6013 MASTECH - 13-2079 MEET

Измеритель емкости конденсаторов (C-метр) MS6013 - компактный цифровой прибор для точного измерения ёмкости конденсаторов, сопротивления, тока и проверки целостности цепей. Подходит для работы в лабораториях, на производстве, в ремонтных мастерских и учебных заведениях. Бренд Mastech, артикул 13-2079, обеспечивают надёжность и совместимость со стандартными методиками диагностики.

Назначение и область применения

Измеритель емкости конденсаторов (C-метр) MS6013 предназначен для определения ёмкости конденсаторов, сопротивления проводников, величины постоянного и переменного тока, а также для прозвонки цепей. Устройство применяется при диагностике и ремонте печатных плат, проверке элементов питания, тестировании фильтрующих цепей и обучении основам электротехники. Особенно эффективен там, где требуется быстрая замена неисправных конденсаторов - в радиоэлектронике, импульсных блоках питания, светодиодных драйверах и системах автоматизации.

Технические характеристики

• Ёмкость: измеряется в девяти диапазонах - от 0,2 нФ до 20 мФ с погрешностью +-2%
• Сопротивление: до 40 МОм
• Переменный ток: до 10 А, частота от 8 до 800 Гц
• Постоянный ток: до 10 А
• Переменное напряжение: до 600 В
• Постоянное напряжение: до 600 В
• Режим прозвонки: есть - звуковая сигнализация при замыкании цепи
• Фиксация показаний: да - кнопка HOLD сохраняет результат на экране
• Разрешение: 1999 counts (трёхзначный ЖК-дисплей)
• Частота измерений: 3 измерения в секунду
• Габариты: 91 × 189 × 32 мм
• Вес: 240 г

Совместимость и монтаж

Измеритель емкости конденсаторов (C-метр) MS6013 работает через стандартные щупы с разъёмами типа «банан». Для измерения ёмкости конденсатор необходимо предварительно отключить от цепи и полностью разрядить - иначе возможна порча прибора. Щупы подключаются к входным гнездам VΩ и COM. Нельзя использовать устройство для измерения ёмкости под напряжением - даже если конденсатор кажется «разряженным», остаточные заряды могут повредить чувствительную схему. Работает от батареек 9 В (тип 6LR61).

Безопасность и стандарты

Максимальное безопасное рабочее напряжение прибора - 250 В. Хотя он способен измерять напряжение до 600 В, внутренняя защита рассчитана лишь на 250 В. Превышение этого значения при измерении ёмкости или сопротивления может вызвать пробой. Не используйте прибор во взрывоопасной среде, при высокой влажности или температуре выше +40 C. Соответствует требованиям безопасности IEC 61010-1 для категории CAT II.

Преимущества

• Широкий диапазон измерения ёмкости - от маленьких SMD-конденсаторов до крупных электролитических
• Удобная функция удержания показаний - особенно полезна при работе в труднодоступных местах
• Легкий вес и компактный корпус - легко помещается в сумку инструментов
• Поддерживает все типы конденсаторов: керамические, плёночные, электролитические, танталовые
• Прозвонка с звуковой индикацией экономит время при поиске обрывов

Ограничения применения

• Не предназначен для измерения ёмкости в работающей цепи - всегда отключайте питание и разряжайте конденсатор перед измерением
• Частота измерения ёмкости ограничена 8–800 Гц; не подходит для высокочастотных RF-компонентов
• Погрешность +-2% допустима только в идеальных условиях - влияние температуры, шумов и плохих контактов увеличивает ошибку
• Не имеет защиты от перегрузки по току выше 10 А - не используйте для измерения токов в силовых установках
• Не рекомендован для длительной работы в условиях повышенной запылённости - отсутствует защита IP

Примеры использования

• Проверка старых электролитических конденсаторов в блоках питания компьютеров - выявление просадки ёмкости ниже нормы
• Настройка RC-фильтров в аудиоусилителях - точное подбор значений для нужной частоты среза
• Обучение студентов в техникумах - демонстрация зависимости ёмкости от физического состояния детали
• Поиск неисправных конденсаторов на материнской плате - когда внешний осмотр ничего не показывает
• Тестирование новых партий конденсаторов на производстве - контроль качества по параметрам C и ESR (косвенно через сопротивление)

Практические советы

• Перед каждым измерением ёмкости обязательно разряжайте конденсатор - закоротите выводы металлической отвёрткой (при больших ёмкостях - через резистор 1 кОм)
• Для точности измерения используйте короткие и качественные щупы - длинные провода добавляют паразитную ёмкость
• Выбирайте ближайший верхний диапазон - если конденсатор около 1,5 мкФ, выбирайте диапазон 2 мкФ, а не 20 мкФ
• При измерении малых ёмкостей (<100 пФ) держите щупы за изоляцию - человеческое тело создаёт помехи
• Заменяйте батарейку при появлении слабого света дисплея - недостаточное питание снижает точность
• Храните прибор в сухом месте - влага может вызвать окисление контактов внутри корпуса
