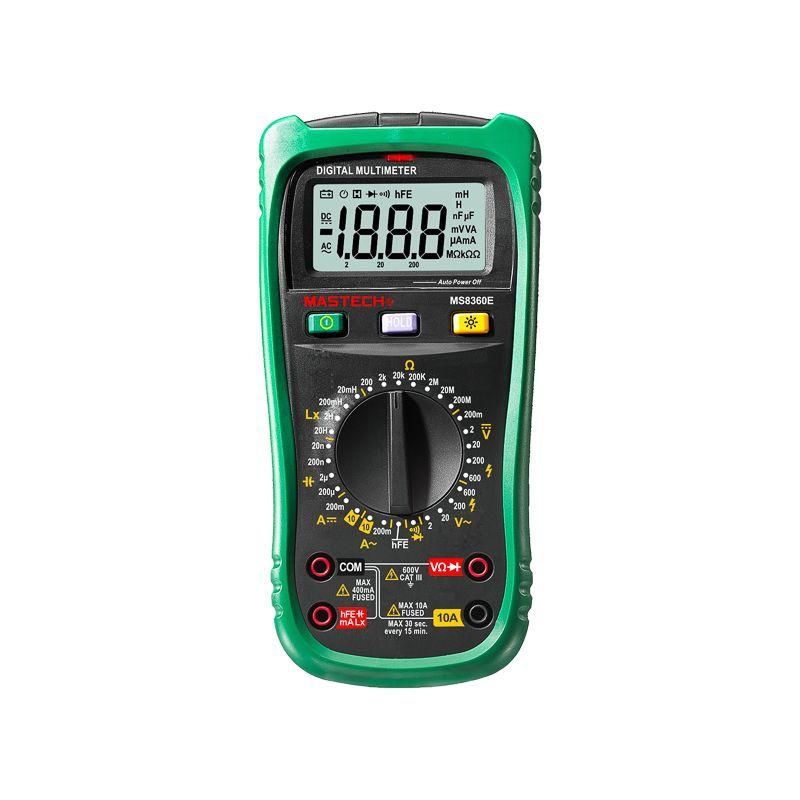

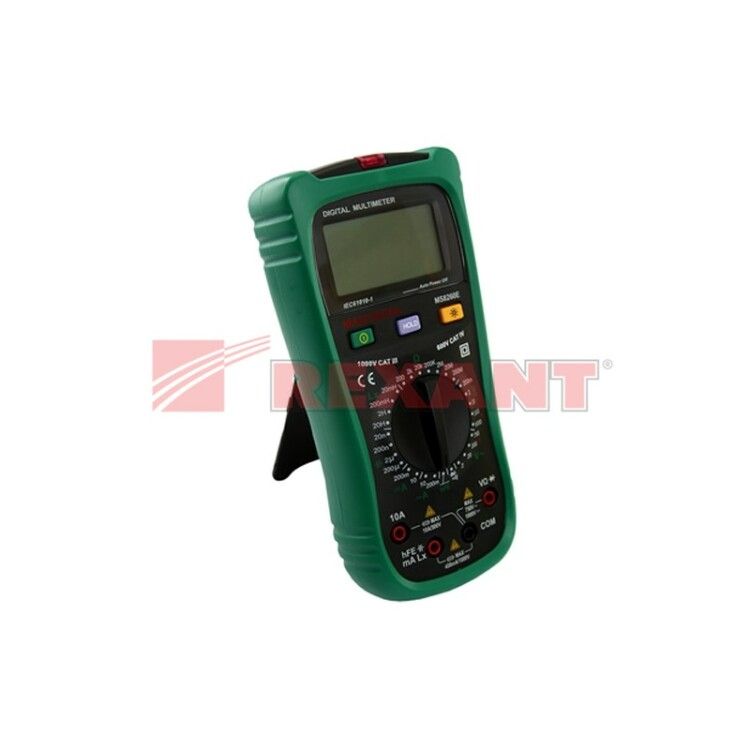

Измеритель емкости и индуктивности (RLC-метр) MS8360E MASTECH | 13-2028 SDS MEET

Измеритель емкости и индуктивности (RLC-метр) MS8360E - многофункциональный портативный прибор, сочетающий функции мультиметра и RLC-метра. Он предназначен для точного измерения ёмкости, индуктивности, сопротивления, напряжения и тока в электронных цепях, а также для диагностики состояния компонентов. Бренды Rexant, Mastech и SDS выпускают эту модель под артикулом 13-2028, делая её надёжным инструментом для мастерских, сервисных центров и полевых работ.

Назначение и область применения

Измеритель емкости и индуктивности (RLC-метр) MS8360E используется для проверки и настройки электронных компонентов: конденсаторов, катушек индуктивности, резисторов, диодов и транзисторов. Подходит для работы с печатными платами, импульсными источниками питания, фильтрами, колебательными контурами и другими схемами, где важны параметры реактивных элементов. Применяется в ремонте бытовой техники, автомобильной электроники, радиолюбительской практике и на производстве.

Технические характеристики

• Ёмкость: 20 нФ – 200 мкФ, погрешность +-4,0%+5
• Индуктивность: 20 мГн – 20 Гн, погрешность +-3,0%+8
• Сопротивление: 200 Ом – 20 МОм, погрешность до +-5,0%+5
• Постоянное напряжение: 200 мВ – 600 В, погрешность +-0,5%+2
• Переменное напряжение: 2 В – 600 В, погрешность +-0,8%+3
• Постоянный ток: 200 мкА – 10 А, погрешность до +-2,0%+5
• Переменный ток: 200 мкА – 10 А, погрешность до +-3,0%+5
• Прозвонка цепи: да, порог срабатывания менее 50 Ом
• Тестирование диодов: да
• hFE транзисторов: 0–1000
• Бесконтактный детектор напряжения (NCV): да, обнаруживает наличие напряжения без контакта
• Дисплей: 4-разрядный ЖКИ с подсветкой
• Удержание показаний (DATA HOLD): да
• Память: сохраняет последнее измеренное значение
• Выбор диапазона: ручной
• Питание: 9 В (батарея типа «Крона»)
• Габариты: 188 × 92 × 50 мм
• Категория безопасности: CAT III 600 В

Совместимость и монтаж

Измеритель емкости и индуктивности (RLC-метр) MS8360E работает с любыми стандартными щупами 4 мм. Для измерения ёмкости и индуктивности используйте отдельные входы COM и C/Lx. Убедитесь, что измеряемый компонент отключен от цепи и полностью разряжен - особенно конденсаторы высокой ёмкости. Нельзя измерять параметры под напряжением - это повредит прибор. Щупы должны быть исправны, без трещин и окисления контактов.

Безопасность и стандарты

Прибор соответствует категории безопасности CAT III 600 В - допущен для работы в распределительных сетях зданий, на силовых шинах и в устройствах с повышенной энергией. Защита от перегрузок реализована на всех диапазонах. Использование в условиях выше 600 В или в системах с возможностью короткого замыкания большой мощности запрещено. Не применяйте прибор во взрывоопасной среде или при наличии открытых токоведущих частей без защиты.

Преимущества

• Объединяет функции мультиметра и RLC-метра - заменяет до 5 отдельных приборов
• Высокая точность измерений ёмкости и индуктивности - редко встречается в этом ценовом сегменте
• Подсветка дисплея и режим DATA HOLD обеспечивают работу в темноте и в труднодоступных местах
• NCV-детектор позволяет безопасно проверять наличие напряжения без контакта
• Усиленный поворотный переключатель исключает случайную смену режима
• Компактный корпус легко помещается в сумку или карман

Ограничения применения

• Не предназначена для измерения частоты - диапазон 0 Гц означает отсутствие этой функции
• Погрешность измерения индуктивности достигает +-8%, что недопустимо для прецизионной настройки
• Автоматический выбор диапазона отсутствует - требуется ручная настройка
• Не подходит для длительной работы в условиях высокой влажности или температур ниже 0 C без прогрева
• Батарея 9 В имеет ограниченный срок службы при активном использовании NCV и подсветки

Примеры использования

• Проверка выхода из строя конденсатора в блоке питания компьютера - измерение реальной ёмкости против заявленной
• Поиск обрыва в катушке индуктивности в светодиодном светильнике через измерение L и Q-фактора
• Диагностика неисправного транзистора по коэффициенту hFE перед заменой
• Быстрая проверка наличия напряжения в розетке перед вскрытием - использование NCV без подключения щупов
• Настройка LC-фильтра в аудиооборудовании с контрольным измерением обоих параметров

Практические советы

• Перед измерением ёмкости или индуктивности обязательно отпаивайте компонент от платы - параллельные пути снижают точность
• Для измерения малых ёмкостей (<100 нФ) используйте короткие щупы и минимизируйте паразитные индуктивности
• При работе с большими токами (>1 А) не держите щупы слишком долго - нагрев может повредить контакты
• Заменяйте батарею при появлении мерцающего дисплея - низкий заряд влияет на точность измерений
• Храните прибор в сухом месте; избегайте ударов - чувствительные схемы внутри могут выйти из строя
• При подозрении на неисправность - проведите калибровку по эталонному компоненту или отправьте в сервис
