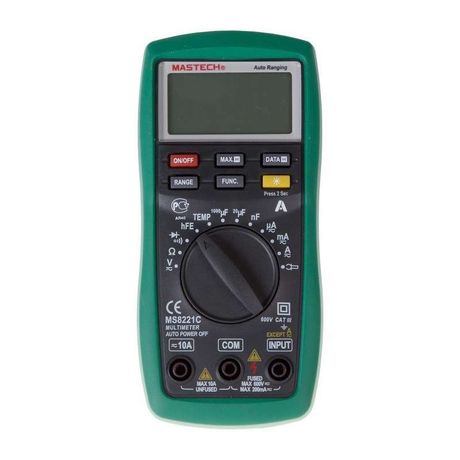

Мультиметр универсальный MS8221C Mastech 13-2056 MEET

Мультиметр универсальный MS8221C - надёжный цифровой прибор от Mastech для точных измерений напряжения, тока, сопротивления, температуры и других параметров в бытовых и профессиональных задачах. Артикул 13-2056 подходит для работы с электроникой, электрооборудованием и системами автоматизации.

Назначение и область применения

Мультиметр универсальный MS8221C предназначен для диагностики и обслуживания электрических и электронных цепей. Подходит для электромонтажников, сервисных мастерских, техников и энтузиастов. Используется для проверки исправности проводов, компонентов, плат, аккумуляторов, термодатчиков и источников питания. Применяется в ремонтных работах на станках, в HVAC-системах, автомобильной диагностике и домашней электросети.

Технические характеристики

• Тип: цифровой, с 3½-разрядным ЖК-дисплеем (1999 counts)
• Измеряемые параметры: постоянное и переменное напряжение, постоянный и переменный ток, сопротивление, ёмкость, частота, температура, проводимость, коэффициент усиления транзистора (hFE)
• Максимальное напряжение: 600 В (DC/AC)
• Максимальный ток: 10 А (DC/AC) через специальный вход
• Диапазон сопротивления: 0,1 Ом - 20 МОм
• Диапазон ёмкости: 20 нФ - 2000 мкФ
• Диапазон частоты: 40–500 Гц
• Диапазон температуры: –20…+1000 C (с термопарой, не включена в комплект)
• Разрешение по напряжению: 0,1 мВ
• Разрешение по току: 0,1 мкА
• Питание: 2 батарейки AAA (1,5 В, всего 3 В), индикация разряда
• Автоматическое выключение: да
• Подсветка дисплея: да
• Выбор диапазона: ручной / автоматический
• Категория безопасности: CAT III 600 В
• Габариты: 158 × 74 × 31 мм

Совместимость и монтаж

Мультиметр универсальный MS8221C использует стандартные щупы с разъёмами 4 мм. Для измерения тока выше 200 мА необходимо подключить красный щуп к отдельному гнезду «10A». Красный щуп - положительный, чёрный - земля. При работе с высокими напряжениями соблюдайте полярность. Напряжение питания - 3 В от двух батареек AAA; замена доступна без инструментов. Комплектация - только мультиметр, щупы и инструкция. Термопара для измерения температуры - не входит, требуется приобрести отдельно.

Безопасность и стандарты

Мультиметр универсальный MS8221C соответствует категории безопасности CAT III 600 В - допущен для работы в распределительных щитах, на силовых линиях и оборудовании с возможными переходными перенапряжениями. Защита от перегрузки: при превышении предела на экране отображается «1». Индикация разряда батареи предотвращает некорректные показания при слабом питании. Не использовать в взрывоопасной среде или при наличии открытых токоведущих частей без защиты.

Преимущества

• Автоматический выбор диапазона ускоряет работу и снижает риск ошибки
• Функция Data Hold фиксирует показания - удобно при труднодоступных местах
• Подсветка дисплея обеспечивает чтение в тёмных условиях
• Регистратор пиковых значений позволяет зафиксировать кратковременные скачки
• Измерение температуры и hFE транзисторов расширяет возможности диагностики
• Мультидисплей отображает одновременно основное значение и относительную разницу
• Память мгновенного значения сохраняет данные даже после отключения

Ограничения применения

• Не предназначено для измерения токов свыше 10 А - требуются клещи или другое оборудование
• Частотный диапазон ограничен до 500 Гц - не подходит для импульсных или высокочастотных сигналов
• Измерение температуры требует внешней термопары, которая не входит в комплект
• Питание от маломощных батареек AAA - при длительном использовании с подсветкой заряд расходуется быстро
• Не имеет Bluetooth или интерфейса передачи данных - все результаты записываются вручную

Примеры использования

• Проверка исправности реле в автомобиле: прозвонка контактов + измерение сопротивления
• Диагностика батареи UPS: измерение напряжения под нагрузкой и ёмкости
• Поиск обрыва в кабельной трассе: прозвонка с определением места повреждения
• Тестирование нагревательного элемента: измерение сопротивления и температуры поверхности
• Настройка контроллера: измерение частоты сигнала PWM и уровня DC-напряжения

Практические советы

• Перед измерением тока всегда переключайте щуп в гнездо «10A» - иначе сгорит предохранитель
• При измерении температуры используйте термопару K-type - совместима с этим мультиметром
• Для точных измерений сопротивления отключите питание цепи - иначе показания будут неверными
• Используйте функцию REL (относительная величина) для исключения сопротивления щупов
• Заменяйте батарейки при появлении символа «BAT» - слабый источник питания влияет на точность
• Храните мультиметр универсальный MS8221C в сухом месте - повышенная влажность снижает срок службы
