Универсальный мультиметр MS8233D | 13-2070 SDS MEET

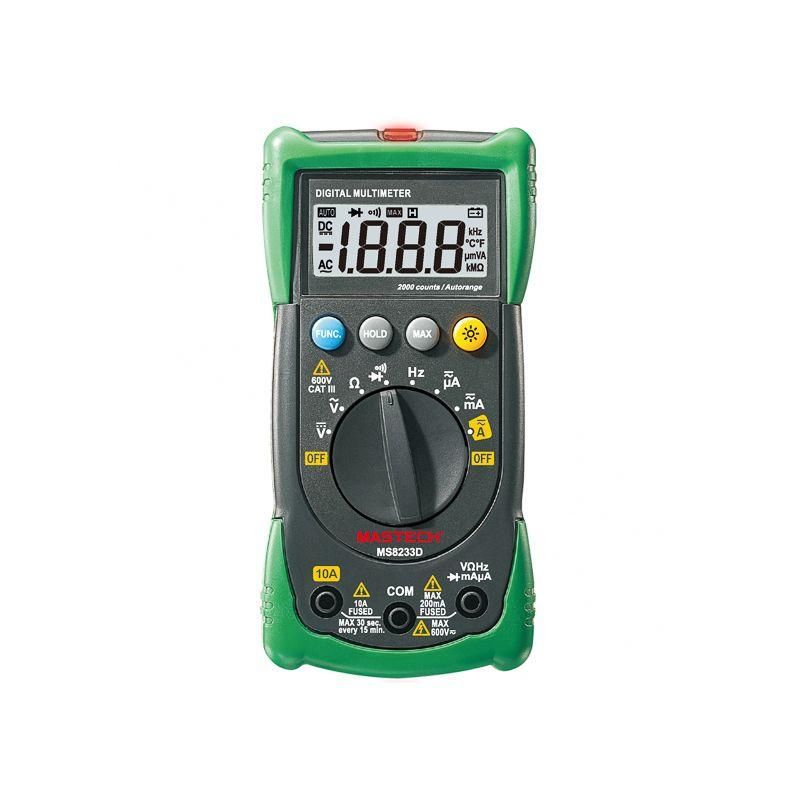

Мультиметр универсальный MS8233D - компактный цифровой прибор от REXANT, предназначенный для точных измерений напряжения, тока, сопротивления и частоты, а также для проверки целостности цепей и наличия напряжения без контакта. Подходит для работы в бытовых условиях, на объектах энергообеспечения и в сервисных мастерских.

Назначение и область применения

Мультиметр универсальный MS8233D используется для диагностики электрических цепей, проверки работоспособности оборудования и контроля параметров сети. Применяется при обслуживании бытовой техники, электрощитов, силовых кабелей, осветительных систем и промышленного оборудования. Особенно полезен при работе в условиях ограниченного доступа - например, при проверке розеток, распределительных коробок или скрытой проводки.

Технические характеристики

• Измеряемое напряжение (постоянное): до 600 В, диапазоны: 200 мВ, 2 В, 20 В, 200 В, 600 В
• Измеряемое напряжение (переменное): до 600 В, диапазоны: 2 В, 20 В, 200 В, 600 В
• Измеряемый ток (постоянный): до 10 А, диапазоны: 200 мкА, 2 мА, 20 мА, 200 мА, 10 А
• Измеряемый ток (переменный): до 10 А, диапазоны: 200 мкА, 2 мА, 20 мА, 200 мА, 10 А
• Сопротивление: до 20 МОм, диапазоны: 200 Ом, 2 кОм, 20 кОм, 200 кОм, 2 МОм, 20 МОм
• Частота: 0–20 кГц
• Разрешение по напряжению: 0,1 мВ; по току: 0,1 мкА
• Тип индикации: 4-разрядный ЖК-дисплей с подсветкой
• Питание: батарея 9 В (тип “Крона”)
• Габариты: 145 × 73 × 45 мм
• Категория безопасности: CAT III

Совместимость и монтаж

Мультиметр универсальный MS8233D работает со стандартными щупами типа “банан”. Для измерения тока выше 200 мА необходимо подключить красный щуп к гнезду “10A”, черный - к COM. Перед измерением высоких токов убедитесь, что щупы рассчитаны на 10 А - использование несоответствующих щупов опасно. Выбор диапазона возможен вручную или автоматически - достаточно повернуть переключатель на нужный параметр. Усиленный переключатель предотвращает случайные изменения положения во время работы.

Безопасность и стандарты

Мультиметр универсальный MS8233D соответствует категории измерений CAT III - допущен для работы в сетях с повышенной энергией короткого замыкания, например, в распределительных щитах, на входе в здание или рядом с счетчиками. Напряжение до 600 В и ток до 10 А - предельные значения, выход за которые недопустим. Бесконтактный детектор напряжения (NCV) не заменяет прямую проверку - он служит для первичного определения наличия потенциала, но не гарантирует отсутствие напряжения при поврежденной изоляции.

Преимущества

• Автоматический выбор диапазона снижает риск ошибки при настройке
• Подсветка дисплея обеспечивает видимость показаний в темноте или внутри шкафов
• Функция Data Hold фиксирует результат - удобно при измерении в труднодоступных местах
• Режим Max Hold записывает максимальное значение за время измерения - экономит время при анализе колебаний
• Бесконтактный детектор напряжения позволяет быстро проверить наличие тока в розетках без вскрытия
• Усиленный переключатель исключает случайное изменение режима
• Компактный корпус легко помещается в карман или инструментальную сумку

Ограничения применения

• Не предназначен для измерения емкости - функция отсутствует
• Погрешность измерения тока в диапазоне 10 А достигает +-3%, что делает его непригодным для прецизионных задач
• Бесконтактный детектор NCV реагирует на электромагнитное поле - может давать ложные срабатывания рядом с мощными источниками помех
• Не следует использовать при температуре ниже 0 C или выше 40 C - точность измерений снижается
• Запрещено применять при наличии открытых токоведущих частей без защиты - соблюдайте правила электробезопасности

Примеры использования

• Проверка исправности розетки: сначала - бесконтактный детектор, затем - измерение напряжения
• Поиск обрыва в кабеле: прозвонка цепи при отключенном питании
• Диагностика блока питания: измерение постоянного напряжения на выходе
• Контроль нагрузки двигателя: измерение потребляемого тока через клещевой переходник (не встроенный)
• Обслуживание системы освещения: проверка напряжения на люминесцентных лампах и драйверах

Практические советы

• Перед каждым измерением тока убедитесь, что щупы подключены к правильным гнездам - ошибка может вызвать перегрузку
• При длительном хранении извлекайте батарею - она может протечь и повредить внутренние элементы
• Для точных измерений сопротивления отсоедините компонент от цепи - параллельные пути влияют на результат
• Используйте режим Max Hold при диагностике скачков напряжения - особенно актуально при запуске двигателей
• При использовании в сырых помещениях следите за состоянием изоляции щупов - трещины увеличивают риск удара током
• Мультиметр универсальный MS8233D не требует калибровки при обычном использовании - регулярная проверка калибра рекомендована раз в год при интенсивной эксплуатации
