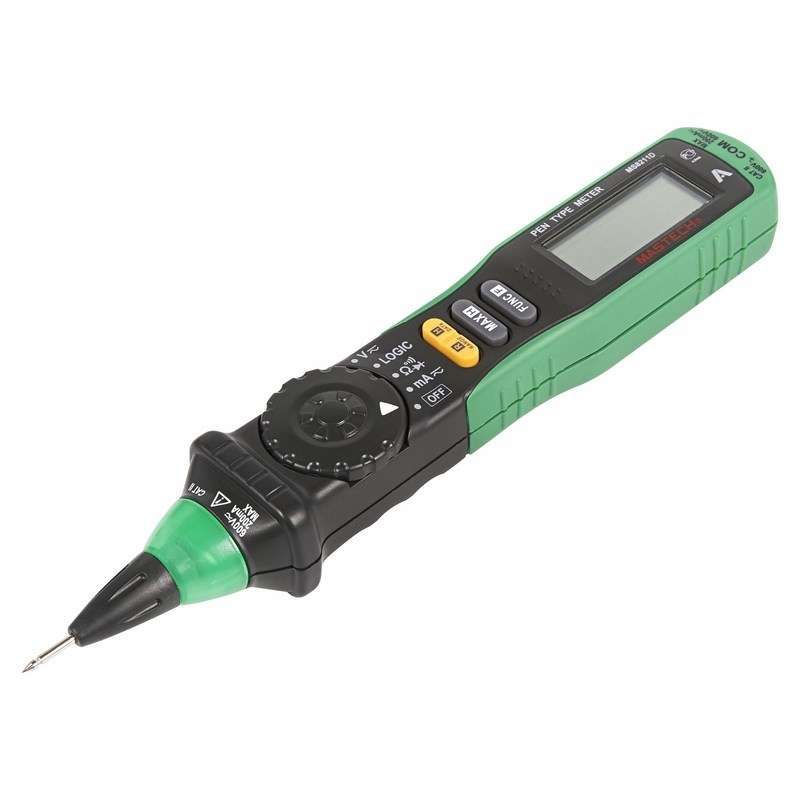

Мультиметр цифровой-пробник MS8211D Mastech 13-2045 MEET

Цифровой мультиметр Mastech MS8211D - компактный прибор 2 в 1, сочетающий функции пробника напряжения и полнофункционального мультиметра. Подходит для быстрой диагностики электронных цепей, проверки оборудования и работы в условиях ограниченного доступа к крупным приборам.

Назначение и область применения

Multimeter Mastech MS8211D предназначен для базовых электромонтажных и сервисных задач. Его используют для проверки наличия напряжения, контроля целостности цепей, определения работоспособности диодов и измерения основных параметров в слаботочных системах. Удобен для электриков, ремонтников, радиолюбителей и специалистов по автоматизации, которым нужен портативный инструмент для оперативной диагностики.

Технические характеристики

• Разрешение дисплея: до 1999 единиц (3½ разряда)
• Постоянное напряжение: 200 мВ / 2 В / 20 В / 200 В / 600 В - точность +-(0,7 % + 2 ед.)
• Переменное напряжение: 200 мВ / 2 В / 20 В / 200 В - +-(0,8 % + 3 ед.), 600 В - +-(1,0 % + 3 ед.)
• Постоянный ток: 20 мА / 200 мА - точность +-1,5 %
• Переменный ток: 20 мА / 200 мА - точность +-2,0 %
• Сопротивление: 200 Ом / 2 кОм / 20 кОм / 200 кОм / 2 МОм / 20 МОм - +-1 %
• Функция прозвонки: звуковой сигнал при сопротивлении ниже 50 Ом
• Тест диодов: показывает падение напряжения на переходе
• Тест логических уровней: распознаёт TTL и CMOS сигналы с двухцветной LED-индикацией
• Питание: две батарейки AAA 1,5 В
• Автоматическое отключение: активируется после периода бездействия
• Функция удержания значения (DATA HOLD): фиксирует показания на экране
• Габариты: 208 × 38 × 29 мм

Совместимость и монтаж

Mastech MS8211D совместим со стандартными тестовыми щупами, входящими в комплект. Для измерений тока необходимо перевести переключатель в положение A и подключить прибор последовательно в цепь. Пробник работает только с напряжением до 600 В - выше допустимых значений использовать запрещено. Щупы имеют защитные колпачки; перед использованием проверяйте целостность изоляции.

Безопасность и стандарты

Прибор оснащён самовосстанавливающимся предохранителем для защиты от перегрузок по току. Соответствует требованиям безопасности для устройств категории CAT II 600 В. Не предназначен для работы в высоковольтных сетях (CAT III и выше). Не используйте прибор во взрывоопасной среде или при наличии открытых контактов под напряжением выше 600 В.

Преимущества

• Компактный размер позволяет хранить прибор в кармане или инструментальном поясе
• Две цветовые светодиодные индикации ускоряют диагностику логических уровней без необходимости смотреть на экран
• Звуковая прозвонка и индикация диодов снижают вероятность ошибки при работе в темноте или с одной рукой
• Автоматическое отключение продлевает срок службы батареек
• Функция DATA HOLD удобна при труднодоступных участках цепи

Ограничения применения

• Не измеряет частоту, ёмкость, температуру - эти функции отсутствуют
• Максимальный ток - 200 мА; для больших нагрузок требуется другой прибор
• Не предназначена для длительной работы в условиях повышенной влажности или пыли - класс защиты IP не указан, рекомендовано беречь от попадания жидкости
• Точность измерений тока ниже, чем у профессиональных моделей - подходит для ориентировочных замеров

Примеры использования

• Проверка исправности платы управления станком - тест логических уровней выявляет наличие сигнала на выходах микросхем
• Поиск обрыва в кабеле между дверью лифта и контроллером - функция прозвонки даёт четкий звуковой сигнал
• Определение полярности и рабочего состояния светодиода в светильнике - режим диод-тест покажет падение напряжения
• Быстрая проверка зарядки аккумулятора 12 В в автономной системе - измерение постоянного напряжения на выводах

Практические советы

• Перед каждым измерением убедитесь, что переключатель установлен в правильный режим - особенно при работе с током
• При измерении тока всегда подключайте щупы в гнёзда «A» и «COM», а не «VΩ» - иначе можно повредить прибор
• Если экран показывает «OL» - значит, измеряемый параметр вне диапазона или цепь разомкнута
• Заменяйте батарейки при появлении символа «BAT» на дисплее - слабые элементы влияют на точность
• Храните прибор в комплектном кейсе - он защищает от механических ударов и случайных включений
• При тесте логических уровней не забудьте, что сигнал должен быть выше 2,5 В для TTL и выше 3,5 В для CMOS - иначе индикация будет нечёткой
