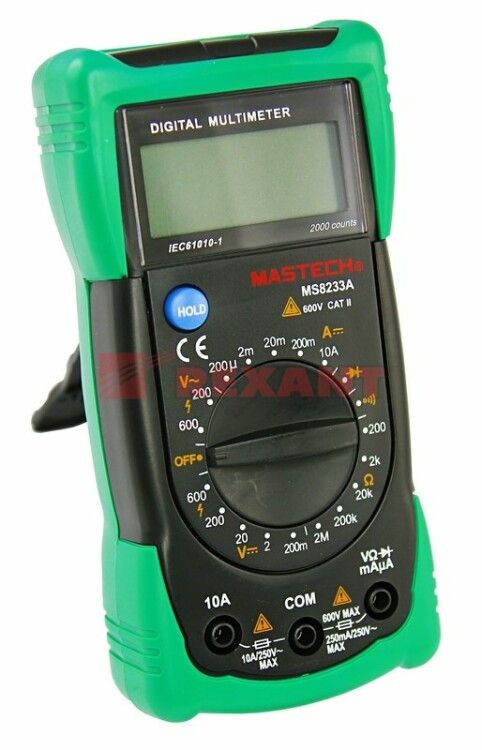

Мультиметр универсальный MS8233A MASTECH | 13-2014 SDS MEET

Мультиметр универсальный MS8233A - компактный портативный прибор от брендов REXANT, Mastech и SDS для точных измерений напряжения, тока, сопротивления и проверки целостности цепей. Подходит для бытового ремонта, сервиса оборудования и полевых работ.

Назначение и область применения

Мультиметр универсальный MS8233A предназначен для измерения постоянного и переменного напряжения, постоянного тока, сопротивления, а также для проверки диодов и прозвонки цепей. Удобен для работы в условиях ограниченного доступа - например, внутри щитов, на станках, в автомобилях или при обслуживании электроники. Часто используется мастерами по ремонту бытовой техники, электриками, слесарями-ремонтниками и инженерами на объектах.

Технические характеристики

• Измеряемое напряжение: до 600 В постоянного и переменного тока
• Измеряемый ток: до 10 А постоянного тока (переменный ток не измеряет)
• Диапазон сопротивления: от 0,1 Ом до 2 МОм
• Разрешение: 0,1 мкА (ток), 100 мВ (напряжение)
• Автоматический выбор диапазона: нет - только ручной
• Индикация: 4-разрядный цифровой дисплей
• Питание: одна батарейка 9 В (тип “Крона”)
• Габариты: 145 × 73 × 45 мм
• Импеданс входа: менее 50 Ом
• Категория безопасности: CAT III - допущен для работы в распределительных сетях до 600 В

Совместимость и монтаж

Мультиметр универсальный MS8233A работает со стандартными щупами типа “банан”. Для измерения тока до 10 А необходимо переключить красный щуп в специальный разъем “10A”, расположенный на передней панели. Перед каждым измерением тока убедитесь, что цепь разомкнута - подключение параллельно нагрузке вызовет замыкание. Щупы должны быть исправны, без трещин и оголённых жил. Напряжение питания - только 9 В; использование других элементов недопустимо.

Безопасность и стандарты

Мультиметр универсальный MS8233A соответствует категории измерений CAT III, что позволяет безопасно использовать его в бытовых и промышленных распределительных системах до 600 В. Защита от перегрузок реализована на уровне входных цепей. Однако при работе с высокими напряжениями соблюдайте правила ЭБ: используйте изолированные щупы, не прикасайтесь к контактам голыми руками, не применяйте прибор во влажной среде. IP-класс защиты не указан - считайте устройство не защищённым от воды и пыли.

Преимущества

• Усиленный поворотный переключатель - исключает случайную смену режима при ударах или сотрясении
• Функция Data Hold - фиксирует последнее значение на экране, удобно при измерениях в труднодоступных местах
• Мультидисплей - отображает все необходимые данные одновременно (значение, единицы, полярность, диапазон)
• Проверка целостности цепи и прозвонка - звуковой сигнал при замыкании, снижает риск ошибок
• Компактный корпус - помещается в карман или инструментальную сумку
• Калибровка выполнена под контролем SDS - обеспечивает достоверность результатов

Ограничения применения

• Не измеряет переменный ток - нельзя применять для анализа потребления энергии в бытовых устройствах
• Не измеряет емкость и частоту - не подходит для диагностики конденсаторов или импульсных схем
• Ручной выбор диапазона требует опыта - новичкам сложно выбрать правильный предел, возможна перегрузка
• Нет автоматического выключения - батарейка расходуется даже при неиспользовании
• Нет защиты от влаги и пыли - не рекомендован для работы в сырых или запылённых помещениях

Примеры использования

• Проверка зарядки автомобильного аккумулятора (до 12 В)
• Поиск обрывов в проводах освещения или сигнализации
• Тестирование выпрямителей и диодов в блоках питания
• Измерение сопротивления нагревательных элементов (ТЭНа)
• Диагностика контактов в силовых реле и кнопочных постах

Практические советы

• Перед измерением тока всегда отключите питание и разомкните цепь - подключайте мультиметр последовательно, а не параллельно!
• При измерении напряжения выше 200 В выбирайте диапазон 600 В - это снижает риск перегрузки
• Заменяйте батарейку при появлении значка “LOW BAT” - низкий уровень питания даёт неверные показания
• При использовании в холодном помещении - дайте прибору адаптироваться к температуре, чтобы избежать погрешности
• Храните мультиметр универсальный MS8233A в сухом месте, с закрытыми разъёмами - продлевает срок службы
• Для точных измерений сопротивления - отсоедините деталь от цепи, иначе показания будут искажены другими компонентами
