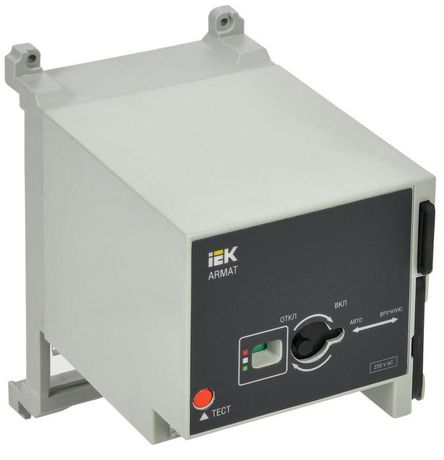

Моторный привод ARMAT 230В AC для MCCB типоразмер A, D - AR-MCCBD-MD-230-0-98-C IEK

Привод моторный 230В AC для автоматических выключателей MCCB типоразмер A; D от бренда IEK (Артикул ar-mccbd-md-230-0-98-c) обеспечивает дистанционное управление автоматическими выключателями в литом корпусе, позволяя управлять питанием из удалённой точки без физического доступа к аппарату.

Назначение и область применения

Привод моторный 230В AC для автоматических выключателей MCCB типоразмер A; D используется для дистанционного включения и отключения автоматических выключателей типа MCCB с типоразмерами A и D. Применяется там, где требуется безопасное или удобное управление силовым оборудованием без необходимости подходить к щитовой - например, на производствах, в крупных объектах недвижимости, на энергообъектах или в системах автоматизации зданий.

Технические характеристики

• Тип привода: Моторный - работает за счёт электродвигателя, обеспечивающего механическое перемещение рычага выключателя;
• Тип тока: Переменный (AC) - требует подключения к сети переменного тока;
• Напряжение питания: 230 В - совместим с бытовой и промышленной сетью 230 В +-10%, частотой 50 Гц;
• Поддерживаемые типоразмеры: MCCB A и D - соответствуют габаритным размерам и механизму управления указанных моделей автоматических выключателей;
• Работает исключительно с выключателями в литом корпусе - несовместим с рамочными или модульными устройствами.

Совместимость и монтаж

Привод моторный 230В AC для автоматических выключателей MCCB типоразмер A; D устанавливается непосредственно на лицевую сторону автомата MCCB через специальный крепёж. Для правильной установки необходимо:

• Убедиться, что установлен именно автоматический выключатель типа MCCB с типоразмером A или D;
• Проверить соответствие формы и положения рукоятки переключения - привод не адаптирован к другим формам;
• Обеспечить свободный ход рычага без препятствий со стороны соседних аппаратов или стенок шкафа;
• Подключение проводится к клеммам привода согласно схеме на корпусе - L/N/PE должны быть правильно распределены.

Безопасность и стандарты

Привод соответствует требованиям безопасности для электрооборудования, применяемого в промышленных условиях. Производителем указано использование в рамках серийной линейки ARMAT, которая прошла испытания на надёжность и долговечность. Однако официально заявленных стандартов (например, IEC, GOST) в предоставленных данных нет - рекомендуется проверять документацию завода-производителя перед использованием в регулируемых проектах.

Преимущества

• Позволяет выполнять команды включения/выключения удалённо - снижает риск травматизма при работе под напряжением;
• Не требует постоянного наблюдения - легко интегрируется в системы АСУ ТП и SCADA;
• Стандартное напряжение 230 В - не нуждается в преобразователях при подключении к обычной трёхфазной сети;
• Фиксируется жестко на корпусе аппарата - минимизирует люфт и случайные срабатывания.

Ограничения применения

• Не автоматические выключатели других типоразмеров (B, C, E и т.д.) - возможна некорректная работа или повреждение;
• Не предназначена для работы в средах с высокой запылённостью, взрывоопасностью или агрессивными газами - отсутствует информация о степени защиты IP;
• Не рассчитана на частое циклическое включение - длительная нагрузка более 10–15 циклов в час может вызвать перегрев двигателя;
• Не имеет функции сигнализации состояния - нельзя определить, находится ли выключатель во включенном или отключенном состоянии, без внешнего датчика.

Примеры использования

• Автоматизация технологической линии на пищевом предприятии - управление питанием насосов и конвейеров из центрального пункта контроля;
• Жилой комплекс с централизованной системой учёта - возможность отключения группы квартир без входа в этажный щит;
• Производственные участки с опасными условиями - управление мощными нагревателями или компрессорами из безопасной зоны;
• Здания с системами “умный дом” - интеграция в контроллеры для аварийного отключения при возгорании или затоплении.

Практические советы

• Перед установкой обязательно протестируйте работу ручного переключения автомата - привод не сможет работать, если механизм заклинен;
• При монтаже используйте только оригинальные крепления - самодельные элементы могут деформировать корпус выключателя;
• Не подключайте привод параллельно с другими устройствами на одной фазе без учета суммарной нагрузки - возможен скачок напряжения при старте двигателя;
• Рекомендовано использовать УЗО или предохранители на цепь питания привода - особенно при наличии нескольких таких устройств в одном щите;
• При длительном простоеПривод моторный 230В AC для автоматических выключателей MCCB типоразмер A; D следует периодически включать вручную или через сигнал - чтобы смазка внутри не высыхала и контакты не окислялись.
