МРПИнг 16 серый с протяжкой Металлорукав герметичный в серой ПВХ-изоляции, не поддерживает горение, - 88307 КВТ

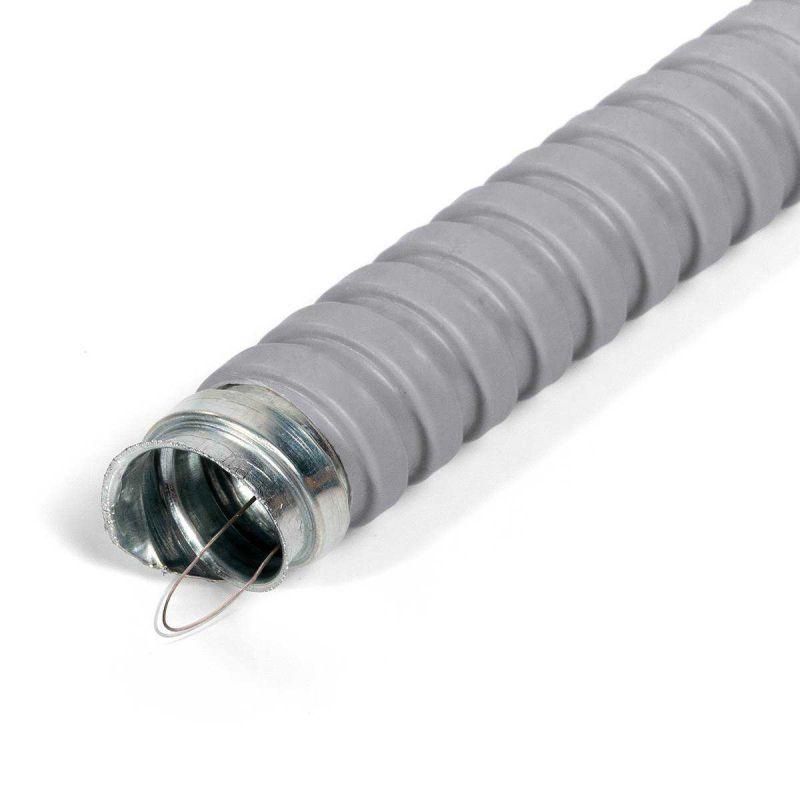

Металлорукав МРПИнг 16 серый с протяжкой от Fortisflex - это гибкий защищённый канал для прокладки кабелей и проводов в условиях повышенной механической нагрузки и воздействия окружающей среды. Артикул 88307 сочетает прочную оцинкованную сталь, самозатухающее ПВХ-покрытие и встроенную протяжку, что делает его удобным решением для монтажа в промышленных и коммерческих объектах.

Назначение и область применения

Металлорукав МРПИнг 16 серый с протяжкой предназначен для защиты кабельных линий от механических повреждений, влаги, пыли и внешних воздействий. Подходит как для открытой, так и для скрытой прокладки внутри зданий и на улице. Часто используется в системах вентиляции, кондиционирования, обогрева, а также для транспортировки сыпучих материалов. Обеспечивает защиту от поражения электрическим током благодаря изоляционным свойствам.

Технические характеристики

• Наружный диаметр: 18,2 мм
• Материал корпуса: стальная оцинкованная лента
• Покрытие: самозатухающий поливинилхлорид (ПВХ), не поддерживает горение
• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления
• Температурный диапазон эксплуатации: от –40 C до +75 C
• Температура монтажа: не ниже –5 C - при более низких температурах материал становится хрупким
• Разрывное усилие: 700 Н - выдерживает значительные осевые нагрузки
• Статический радиус изгиба: 48 мм - минимальный допустимый радиус изгиба при неподвижном положении
• Протяжка: стальная проволока, встроена внутрь - позволяет легко затянуть кабель
• Цвет: серый
• Уплотнение: отсутствует - требует дополнительной герметизации при использовании с фитингами
• Электроизоляционные свойства: да - предотвращает контакт с токоведущими частями
• Защита от ударов: IK07 - устойчив к ударам силой до 1 Дж

Совместимость и монтаж

Металлорукав МРПИнг 16 серый с протяжкой совместим с фитингами серии Fortisflex: ВМ (INOX), ВМ, ВМ(90°), ВТ(Х), МВП, СММ, СТМ, СТМ(Р), СТМ(В), ОЗМ, ВК-М-МР (INOX), ВК-М-МР. Установка выполняется путём вставки рукава в фитинг и фиксации зажимом. Поскольку уплотнение отсутствует, необходимо использовать уплотнительные кольца или герметики при необходимости создания герметичного соединения. Монтаж возможен при температуре выше –5 C - при более низких значениях ПВХ-покрытие теряет эластичность и может треснуть.

Безопасность и стандарты

• IP65 - соответствие требованиям IEC 60529 для защиты от пыли и водяных струй
• IK07 - соответствие IEC 62262 по устойчивости к механическим ударам
• Самозатухающий ПВХ - соответствует нормам пожарной безопасности (не распространяет пламя)
• Электроизоляция - снижает риск поражения током при случайном контакте

Преимущества

• Встроенная стальная протяжка ускоряет прокладку кабелей - не требуется дополнительное оборудование
• Оцинкованная сталь обеспечивает долгую службу даже во влажной среде
• Гибкая конструкция позволяет проходить сложные маршруты с углом поворота до 90°
• ПВХ-покрытие не поддерживает горение - безопасно в помещениях с высокими требованиями к пожарной безопасности
• Подходит для наружной и внутренней установки - универсальное решение

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP65 не гарантирует герметичность при длительном контакте с жидкостью
• Требуется минимум +5 C при монтаже - холодный монтаж может вызвать растрескивание ПВХ
• Отсутствие уплотнения - при необходимости герметичности соединения следует применять дополнительные элементы (резиновые кольца, герметики)
• Не рекомендован для прокладки в местах с постоянными вибрациями выше 10 Гц - может возникнуть усталостное разрушение витков
• Не подходит для передачи давления - является исключительно защитным кожухом, а не трубопроводом

Примеры использования

• Прокладка силовых кабелей в цехах с оборудованием - например, к станкам, конвейерам, роботам
• Скрытая проводка в стенах и потолках офисных и жилых зданий
• Защита кабелей в системах вентиляции и кондиционирования воздуха
• Перемещение сигнальных проводов в автоматических линиях пищевой промышленности
• Прокладка кабелей в зонах с высокой запылённостью - например, на складах, в логистических комплексах

Практические советы

• При выборе длины учтите, что металлорукав МРПИнг 16 серый с протяжкой имеет ограниченный радиус изгиба - не сгибайте его менее чем на 48 мм
• Для многократных перегибов используйте фитинги с поворотом 90° - это продлит срок службы рукава
• При монтаже в холодное время года согрейте рукав до комнатной температуры - это предотвратит повреждение ПВХ
• Если требуется герметизация - после установки в фитинг закрепите уплотнительное кольцо и задуйте шов силиконовым герметиком
• Артикул 88307 подходит для кабелей с наружным диаметром до 12–13 мм - проверьте соответствие перед монтажом
• При работе с несколькими рукавами - маркируйте каждый, чтобы упростить обслуживание и диагностику
