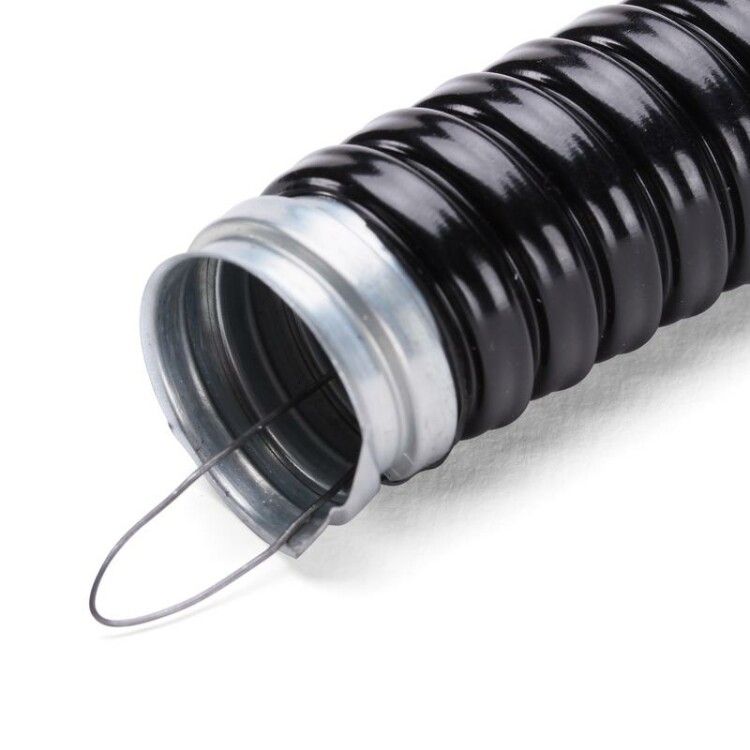

Металлорукав с протяжкой в ПВХ-изоляции пониженным дымовыделением Р3-ЦПнг-LS 16 - 87691 КВТ

Металлорукав Р3-ЦПнг-LS 16 с протяжкой от Fortisflex - гибкая защищённая оболочка для прокладки кабелей и проводов в условиях повышенной механической нагрузки, влажности и перепадов температур. Артикул 87691 сочетает прочную оцинкованную сталь, самозатухающую ПВХ-оболочку и встроенную протяжку, что делает его удобным решением для сложных монтажных задач.

Назначение и область применения

Металлорукав Р3-ЦПнг-LS 16 с протяжкой предназначен для скрытой и открытой прокладки силовых и контрольных кабелей. Он защищает провода от механических повреждений, влаги, пыли и химических воздействий. Подходит для использования внутри зданий и на улице. Часто применяется в системах вентиляции, кондиционирования, обогрева, а также для транспортировки сыпучих материалов. Может использоваться в промышленном оборудовании, на конвейерах, в цехах с высокими требованиями к безопасности.

Технические характеристики

• Наружный диаметр: 18,9 мм
• Внутренний диаметр: 13,9 мм - позволяет пропускать кабели до 12–14 мм в диаметре
• Материал корпуса: оцинкованная стальная лента - устойчива к коррозии
• Оболочка: ПВХ с пониженным газо- и дымовыделением (LS), не поддерживает горение
• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления
• Температура эксплуатации: от –40 C до +75 C
• Температура монтажа: не ниже –5 C - при более низких температурах материал становится хрупким
• Статический радиус изгиба: 48 мм - минимальный допустимый радиус изгиба при фиксированной установке
• Разрывное усилие: 700 Н - выдерживает значительные механические нагрузки
• Длина бухты: 50 метров - оптимальна для крупных объектов
• Цвет: черный - устойчив к УФ-излучению
• Протяжка: стальная проволока - позволяет легко затянуть кабель через весь рукав
• Изоляция: плотно повторяет форму витков - исключает проседание кабеля внутри

Совместимость и монтаж

Металлорукав Р3-ЦПнг-LS 16 с протяжкой совместим с фитингами серии Fortisflex: ВМ, ВМ(90°), ВТ(Х), МВП, СММ, СТМ, СТМ(Р), СТМ(В), ОЗМ, ВК-М-МР (в том числе INOX версии). Для соединения используйте компрессионные муфты или переходники с резьбой. Монтаж возможен в штробах, каналах, на поверхностях, в коробах и на кронштейнах. Благодаря гибкости рукав можно прокладывать с углом поворота до 90° без потери целостности. Протяжка позволяет вводить кабель без предварительного продевания - достаточно закрепить один конец и потянуть за проволоку.

Безопасность и стандарты

• Самозатухающая ПВХ-оболочка соответствует требованиям пожарной безопасности - не распространяет пламя
• IP65 обеспечивает безопасную работу во влажных помещениях и на улице
• Степень защиты от ударов: IK07 - выдерживает удар энергией 1 Дж (эквивалент 0,2 кг, падающего с 50 см)
• Электроизоляционные свойства снижают риск поражения током при случайном контакте
• Не содержит галогенов - при возгорании не выделяет токсичных паров

Преимущества

• Встроенная протяжка ускоряет монтаж в 2–3 раза - не нужен отдельный трос
• Оцинкованная сталь защищает от ржавчины даже в агрессивной среде
• ПВХ-оболочка устойчива к бензину, маслам, разбавленным кислотам и щелочам
• Высокая гибкость позволяет проходить сложные маршруты без дополнительных соединителей
• UV-стойкость сохраняет внешний вид и свойства при длительной эксплуатации на солнце
• Подходит для многократного изгиба без трещин и деформаций

Ограничения применения

• Не предназначена для постоянного погружения в воду - IP65 не гарантирует герметичность при подтоплении
• Монтаж невозможен при температуре ниже –5 C - материал теряет эластичность и может растрескаться
• Отсутствие уплотнений требует дополнительной герметизации на входах/выходах при необходимости
• Не рекомендуется использовать в местах с частыми динамическими изгибами - для этого нужны специальные гибкие трубки
• Внутренний диаметр ограничен - не подходит для кабелей больше 14 мм

Примеры использования

• Прокладка кабелей управления в промышленных станках с открытым доступом
• Защита проводов в системах вентиляции и кондиционирования на крыше здания
• Монтаж сигнализации и датчиков в холодильных камерах (при температуре выше –5 C)
• Переход кабеля между стеной и технологическим оборудованием с вибрацией
• Прокладка в сыпучих средах - например, в пневмотранспортах зерна или песка

Практические советы

• Перед монтажом проверьте, чтобы кабель имел диаметр меньше 13,9 мм - иначе он не войдет
• При работе в холодную погоду согрейте бухту до комнатной температуры минимум за 2 часа
• Для надежного крепления используйте хомуты с шагом не более 1 метра
• На выходах рукава обязательно установите пластиковые или металлические втулки - они предохранят кабель от перегиба
• Если требуется герметизация - примените силиконовый герметик или резиновые уплотнители на фитингах
• Артикул 87691 - идеальный выбор, когда важны скорость монтажа и долговечность; выбирайте его вместо обычных металлорукавов без протяжки, если работа выполняется в труднодоступных местах
