Муфта вводная труба-корпус МТК-ЛС-М25-Т25 IP67 ГОФРОМАТИК - zeta45607 ЗЭТА

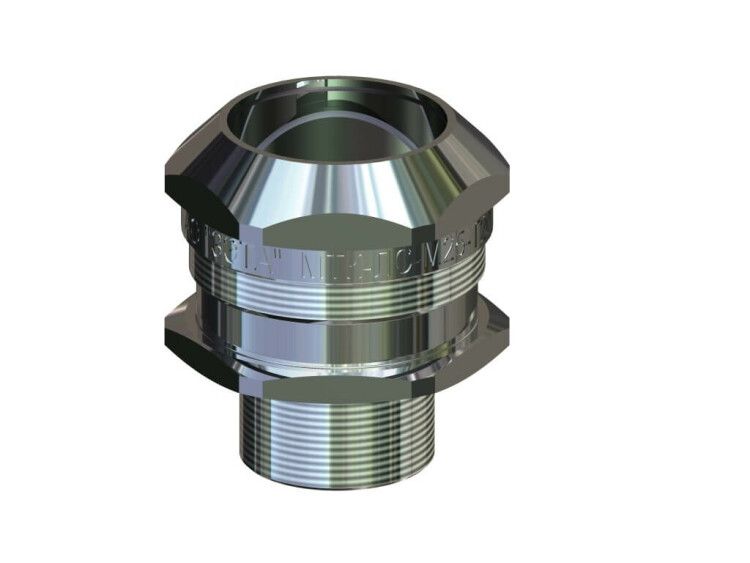

Муфта вводная труба-корпус МТК-ЛС-М25-Т25 IP67 от ЗЭТА Новосибирск предназначена для герметичного ввода металлической трубы в электротехнические корпуса, обеспечивая надёжную защиту от пыли и воды даже при кратковременном погружении. Артикул zeta45607 соответствует требованиям промышленного оборудования, работающего в агрессивных средах.

Назначение и область применения

Муфта вводная труба-корпус МТК-ЛС-М25-Т25 IP67 используется для вывода металлической трубы через стенку электротехнического корпуса - например, распределительного щита, шкафа управления или взрывозащищённого устройства. Обеспечивает герметичность соединения между трубой и корпусом, предотвращает попадание влаги, пыли и химических веществ внутрь оборудования. Подходит для установки в условиях высокой влажности, на открытых площадках, в пищевой, химической и морской промышленности.

Технические характеристики

• Диаметр условного прохода: 25 мм - позволяет пропускать провода, кабели или трубопроводы с внешним диаметром до 25 мм
• Наружный диаметр: 25 мм - совпадает с диаметром прохода, что упрощает подбор труб
• Тип резьбы: M25×1.5 - метрическая наружная резьба, стандартизированная по ГОСТ
• Степень защиты: IP67 - полностью защищена от пыли; выдерживает кратковременное погружение в воду до 1 м на 30 минут
• Материал корпуса: латунь никелированная - коррозионностойкая, прочная, с антипригарным покрытием
• Уплотнение: силикон - эластичный, долговечный, работает в широком диапазоне температур
• Диапазон рабочих температур: от –60 C до +150 C - подходит для холодильных камер и нагревательных систем
• Покрытие: никель - повышает устойчивость к окислению и механическому износу
• Климатическое исполнение: УХЛ1 - рассчитана на работу в умеренном и холодном климате, включая помещения с контролируемой влажностью
• Поверхность: полированная - снижает риск накопления грязи, упрощает очистку
• Состав: без галогенов - безопасна при возгорании, не выделяет токсичных паров
• Цвет: серый - визуально отличается от других типов муфт, упрощает идентификацию

Совместимость и монтаж

Муфта вводная труба-корпус МТК-ЛС-М25-Т25 IP67 совместима с металлическими трубами наружным диаметром 25 мм. Для монтажа:

• Вставьте трубу в центральное отверстие муфты
• Наденьте накидную гайку, затем цанговое кольцо и антифрикционное кольцо
• Затяните гайку рукой, затем дожмите ключом - не перетягивать! Ключом на 27–30 мм
• Резьбу M25×1.5 вворачивают в подготовленное отверстие в корпусе (например, в щит или ящик)

Не используйте инструменты с острыми краями - они могут повредить никелевое покрытие. Перед сборкой проверьте, чтобы труба была чистой и без заусенцев.

Безопасность и стандарты

Изделие соответствует требованиям к степени защиты IP67 и выполнено из материалов, не содержащих галогенов, что делает его безопасным при возможном возгорании. Конструкция соответствует принципам безопасности, применяемым в промышленной автоматизации. Произведено в соответствии с технологическими нормами ЗЭТА Новосибирск, рекомендовано для использования в электрооборудовании класса IEC 60529.

Преимущества

• Высокая герметичность благодаря силиконовому уплотнителю и цанговому зажиму
• Устойчивость к агрессивным средам: кислотам, щелочам, солям, спиртам, фреонам, антифризам
• Широкий температурный диапазон - подходит для экстремальных условий
• Никелированная латунь - сочетает прочность, коррозионную стойкость и долгий срок службы
• Полированная поверхность - легко моется, не задерживает загрязнения
• Отсутствие галогенов - безопасно для окружающей среды и персонала

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP67 допускает лишь временное погружение
• Не использовать с пластиковыми трубами - цанговый зажим рассчитан на жесткий металл
• Не применяйте в средах с высоким давлением выше 0,6 МПа - не является элементом трубопровода под давлением
• Не рекомендуется для частого демонтажа - многократные сборки могут изнашивать уплотнение
• Не подходит для ввода силовых кабелей без защитной оболочки - требуется предварительная прокладка в трубе

Примеры использования

• Ввод медной трубы в корпус частотного преобразователя на промышленном конвейере
• Подключение датчиков температуры в холодильной камере с высокой влажностью
• Проход кабельной трассы через стенку шкафа управления в морском судне
• Ввод трубопровода в корпус насосной станции, эксплуатирующейся в химическом цехе
• Защита сигнальных линий в пищевом производстве, где требуются частые мойки

Практические советы

• Перед установкой проверьте соответствие диаметра трубы 25 мм - отклонение более +-0,5 мм снижает герметичность
• При использовании в морских условиях регулярно осматривайте резьбовые соединения на предмет коррозии - даже никелированная латунь нуждается в периодической очистке
• Если планируете замену уплотнения - выбирайте оригинальные силиконовые вставки от ЗЭТА Новосибирск, совместимые с конструкцией МТК-ЛС
• Для сложных мест монтажа используйте смазку на основе силикона - она не разрушает уплотнитель и облегчает затяжку
• Артикул zeta45607 можно комбинировать с другими муфтами серии МТК - все комплектующие имеют унифицированную резьбу и крепление
