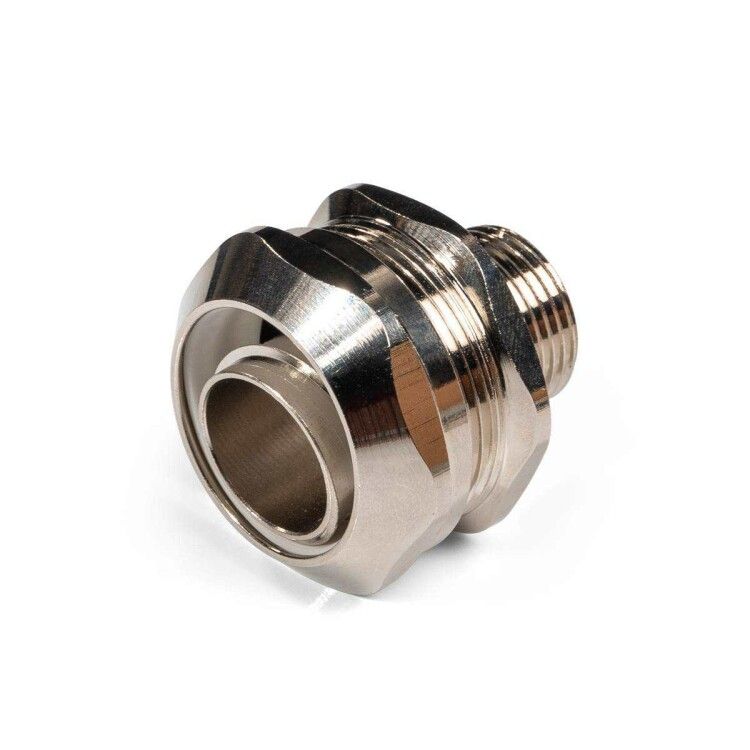

Муфта вводная латунная ВМ-Л-20-М25 | 88858 Fortisflex КВТ

Муфта вводная латунная ВМ-Л-20-М25 от Fortisflex и КВТ обеспечивает герметичный ввод кабеля через стенку электрошкафа, когда провода проходят внутри металлорукава. Эта муфта рассчитана на жесткие условия эксплуатации и совместима с популярными типами металлорукавов.

Назначение и область применения

Муфта вводная латунная ВМ-Л-20-М25 используется для безопасного вывода кабеля из металлорукава внутрь корпусов распределительных шкафов, щитов управления и другого электрооборудования. Она предотвращает попадание пыли, влаги и других внешних воздействий внутрь устройства, сохраняя степень защиты IP67.

Технические характеристики

• Материал корпуса: никелированная латунь - прочная, коррозионностойкая основа с антикоррозийным покрытием;
• Уплотнитель: силикон - эластичный, долговечный, работает при экстремальных температурах;
• Степень защиты: IP67 - полностью защищена от пыли и временного погружения в воду до 1 метра;
• Тип резьбы: М25 по стандарту EN 60423 - метрическая, совместима с европейскими стандартами крепления;
• Рабочий температурный диапазон: от –60 C до +120 C - подходит для холодных складов и нагреваемых помещений;
• Диаметр входа: 20 мм - предназначен для металлорукавов с наружным диаметром до 20 мм.

Совместимость и монтаж

Муфта вводная латунная ВМ-Л-20-М25 совместима с большинством распространённых типов металлорукавов:

• МРПИнг, МРПИнг серый, МРПИнг NORD, МРПИнг DIESEL, МРПИнг TERMO;
• МРПИнг(INOX), МР(INOX);
• Р3-ЦПнг-LS (с протяжкой и без), Р3-ЦХ, Р3-Ц.

При установке на металлорукав с ПВХ-изоляцией необходимо удалить пластиковую оболочку на глубину входа рукава - это гарантирует плотную посадку и надёжную герметизацию. Установка выполняется путём завинчивания резьбовой части в подготовленное отверстие в корпусе шкафа.

Безопасность и стандарты

Муфта соответствует требованиям стандарта EN 60423 для метрической резьбы и обеспечивает класс защиты IP67, что делает её подходящей для использования в условиях повышенной запылённости, сырости и возможного контакта с водой. Никелированная латунь не выделяет токсичных веществ и безопасна для работы в закрытых помещениях.

Преимущества

• Высокая механическая прочность благодаря латуни - выдерживает нагрузки при монтаже и эксплуатации;
• Силиконовый уплотнитель не теряет эластичность даже при минусовых температурах;
• Никелированное покрытие снижает риск окисления и облегчает обслуживание;
• Широкий диапазон рабочих температур позволяет применять муфту в суровых климатических зонах;
• Поддержка множества моделей металлорукавов - снижает необходимость замены комплектующих.

Ограничения применения

• Не предназначена для прямого подключения кабеля без металлорукава - требует наличия гофрированной трубки;
• Не подходит для постоянного погружения в жидкость - IP67 допускает лишь временное погружение;
• Не рекомендовано использование с металлорукавами диаметром более 20 мм - возможна потеря герметичности;
• При использовании с ПВХ-изолированными рукавами обязательна подготовка поверхности - игнорирование этого правила снижает надёжность соединения.

Примеры использования

• Ввод кабеля в силовые щиты на производстве - например, для подключения двигателей, частотных преобразователей;
• Электроустановки в пищевой промышленности - где требуется регулярная мойка оборудования;
• Автомобильные цеха и логистические комплексы - там, где есть высокая запылённость и перепады температур;
• Наружные пункты управления - при условии, что корпус имеет достаточную защиту от осадков.

Практические советы

• Перед установкой проверьте внутренний диаметр металлорукава - он должен свободно проходить через муфту, но не быть слишком большим;
• Затягивайте муфту равномерно, без перекосов - чтобы не повредить уплотнитель;
• Если планируете многократную сборку/разборку, периодически проверяйте состояние силикона - при трещинах или потере эластичности замените уплотнитель;
• Для удобства монтажа используйте ключ на 25 мм - резьба М25 имеет стандартный размер головки;
• Муфта вводная латунная ВМ-Л-20-М25 от Fortisflex и КВТ - одинаково надёжна вне зависимости от бренда; выбирайте по доступности, а не по названию.
