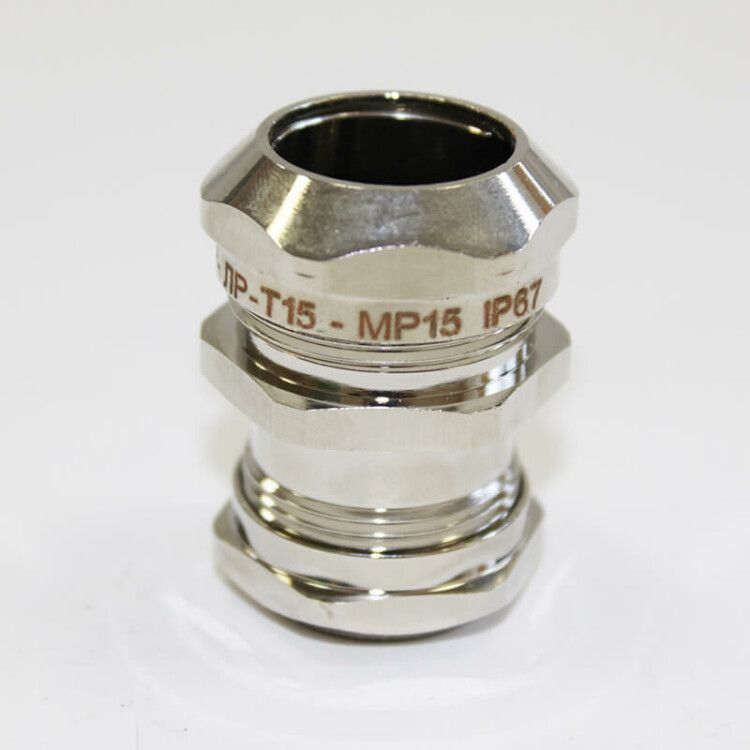

Муфта соединительная труба-металлорукав МТР-ЛС-Т15-МР15 IP67 латунь ГОФРОМАТИК zeta45551 ЗЭТА

Муфта соединительная труба-металлорукав МТР-ЛС-Т15-МР15 IP67 латунь от ЗЭТА Новосибирск предназначена для надёжного соединения металлической трубы с металлорукавом в условиях высокой влажности, запылённости и широкого диапазона температур. Благодаря латунному корпусу с никелированным покрытием и силиконовому уплотнению, изделие выдерживает агрессивные среды и сохраняет герметичность даже при погружении.

Назначение и область применения

Муфта соединительная труба-металлорукав МТР-ЛС-Т15-МР15 IP67 латунь используется для перехода между жёсткой трубой и гибким металлорукавом. Применяется там, где требуется герметичное, механически прочное и долговечное соединение - например, на промышленном оборудовании, в системах автоматизации, на конвейерах, в химических производствах, пищевой и фармацевтической отраслях.

Технические характеристики

• Диаметр и условный проход: 15 мм - совпадают, что позволяет использовать с трубами и рукавами этого же размера;
• Степень защиты: IP67 - полностью защищена от пыли и временного погружения в воду до 1 метра на 30 минут;
• Материал корпуса: латунь никелированная - коррозионностойкая, не требует дополнительной защиты;
• Покрытие: никелированное, полированное - снижает трение, улучшает внешний вид и устойчивость к химическим веществам;
• Материал уплотнения: силикон - эластичный, термостойкий, безопасен для контакта с продуктами питания и медикаментами;
• Диапазон рабочих температур: от –60 C до +150 C - подходит для экстремальных условий, включая холодильные камеры и нагревательные установки;
• Климатическое исполнение: УХЛ1 - рассчитана на работу в умеренном и холодном климате, в закрытых помещениях и на открытых площадках;
• Состав: без галогенов - соответствует требованиям пожаробезопасности и экологической безопасности;
• Цвет: серый - визуально отличается от других типов муфт, упрощает идентификацию на объекте.

Совместимость и монтаж

Муфта соединительная труба-металлорукав МТР-ЛС-Т15-МР15 IP67 латунь имеет резьбовое исполнение - одна сторона оснащена внутренней резьбой для присоединения к трубе, другая - для фиксации металлорукава. Конструкция состоит из двух частей: основного корпуса и накидной гайки. Для монтажа:

• На трубу накручивается муфта по резьбе - используйте подходящий ключ, не переусердствуйте с усилием;
• Металлорукав вставляется в противоположную часть до упора; внутри установлены уплотнительное кольцо, антифрикционное кольцо и цанговый зажим - они обеспечивают плотное прилегание без повреждения оплетки;
• Накидная гайка затягивается рукой, затем доводится ключом до упора - проверьте герметичность давлением воздуха или воды перед запуском системы.

Не допускается использование с пластиковыми трубами - муфта рассчитана исключительно на металлические трубы.

Безопасность и стандарты

Муфта соединительная труба-металлорукав МТР-ЛС-Т15-МР15 IP67 латунь изготовлена из материалов, не содержащих галогенов, что снижает риск образования токсичных газов при возгорании. Соответствует требованиям к применению в пищевых и медицинских сферах благодаря силиконовому уплотнению. Степень защиты IP67 подтверждает соответствие ГОСТ 14254 и IEC 60529.

Преимущества

• Высокая устойчивость к агрессивным средам: кислотам, щелочам, спиртам, фреонам, перекиси водорода, соляным растворам - идеальна для химпроизводств;
• Долговечность в морском климате - можно использовать рядом с морем или в условиях повышенной влажности;
• Герметичность при погружении - не требует дополнительной изоляции в сырых помещениях;
• Полированная поверхность - легко моется, не задерживает грязь, подходит для санитарных зон;
• Надёжная фиксация цанговым зажимом - предотвращает проворачивание и выскальзывание металлорукава даже при вибрации.

Ограничения применения

• Не предназначен для постоянного погружения под воду - IP67 допускает лишь временное погружение;
• Не рекомендован для работы с жидкостями выше +150 C - превышение температуры деформирует силиконовое уплотнение;
• Подходит только для труб и металлорукавов диаметром 15 мм - другие размеры несовместимы;
• Не применяется с неметаллическими трубами (PVC, PE, PP) - резьба не будет герметично работать;
• В условиях сильной динамической нагрузки (частые изгибы, удары) возможен износ цанги - для таких задач лучше использовать специализированные гибкие соединители.

Примеры использования

• Соединение медной трубы с металлорукавом на участке подвода технологического пара к станку;
• Переход от жесткой подводки к гибкому шлангу в системе мойки оборудования в пищевом цехе;
• Присоединение трубопровода к датчику давления в химическом реакторе с агрессивными средами;
• Фиксация металлорукава к выходу насоса в морском судне - устойчивость к солёной воде и вибрации гарантирует длительную службу.

Практические советы

• Перед монтажом проверьте, чтобы резьба на трубе была целой и не имела заусенец - иначе муфта не завинтится плотно;
• При использовании в холоде (+150 C) убедитесь, что силикон не стал хрупким - он остаётся эластичным даже при –60 C, но при быстром охлаждении может потерять форму;
• Для удобства сборки смажьте резьбу немного маслом - это облегчит затяжку и предотвратит «прикипание»;
• Если нужна замена уплотнения - доступны запчасти: силиконовые кольца совместимы с другими моделями серии МТР;
• Артикул zeta45551 - это точный идентификатор для заказа запасных частей и аналогов от ЗЭТА Новосибирск и ЗЭТАРУС.
