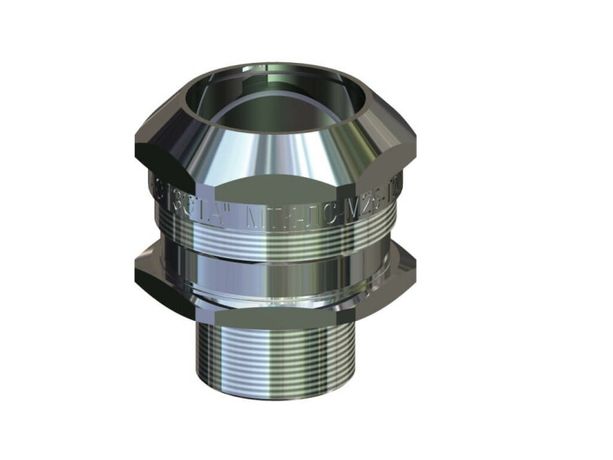

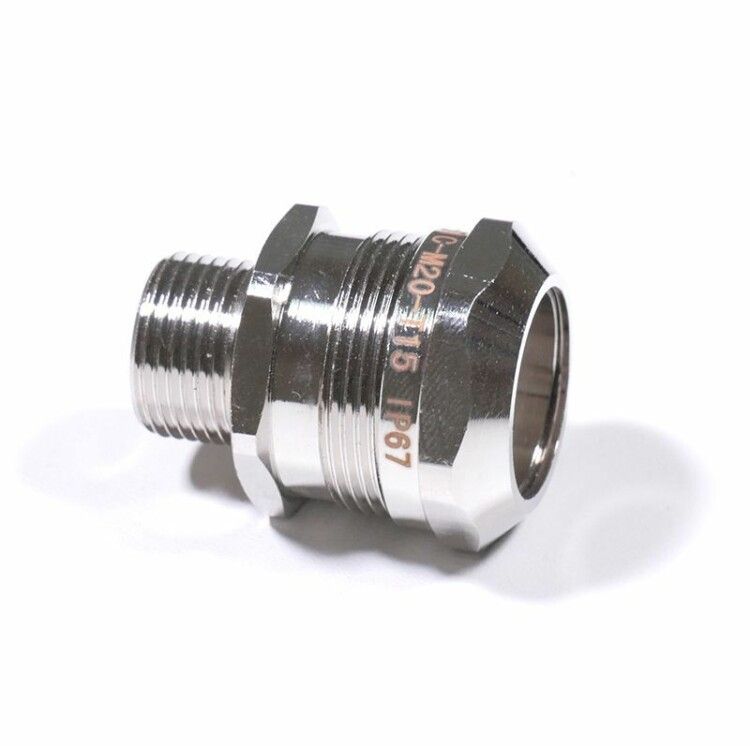

Муфта вводная труба-корпус МТК-ЛС-М20-Т15 IP67 ГОФРОМАТИК - zeta45595 ЗЭТА

Муфта вводная труба-корпус МТК-ЛС-М20-Т15 IP67 от ЗЭТА Новосибирск предназначена для герметичного ввода металлической трубы в электротехнические корпуса, обеспечивая надёжную защиту от пыли и воды даже при кратковременном погружении. Артикул zeta45595 соответствует требованиям к жестким условиям эксплуатации.

Назначение и область применения

Муфта вводная труба-корпус МТК-ЛС-М20-Т15 IP67 используется для вывода металлической трубы через стенку электрошкафа, распределительной коробки, пульта управления или другого корпуса. Обеспечивает герметичность соединения, предотвращает попадание влаги, пыли и химических веществ внутрь оборудования. Подходит для установки в условиях высокой запылённости, влажности, агрессивной среды и перепадов температур.

Технические характеристики

• Условный проход: 15 мм - позволяет пропускать трубы с внешним диаметром до 15 мм
• Тип резьбы: M20×1.5 - наружная метрическая резьба для присоединения к корпусу
• Степень защиты: IP67 - полная защита от пыли и временного погружения в воду до 1 м на 30 минут
• Материал корпуса: латунь никелированная - коррозионностойкая, прочная, с антипригарным покрытием
• Материал уплотнения: силикон - эластичный, устойчив к экстремальным температурам и химическим воздействиям
• Диапазон рабочих температур: от -60 до +150 C - работает в холодильных камерах и рядом с нагревательными элементами
• Покрытие: никель - повышает долговечность, снижает трение, улучшает внешний вид
• Полированная поверхность: да - исключает зацепление проводов, упрощает очистку
• Климатическое исполнение: УХЛ1 - рассчитана на работу в умеренном и холодном климате с возможностью эксплуатации под открытым небом
• Цвет: серый - стандартизированный цвет для промышленного оборудования
• Состав: без галогенов - безопасна при возгорании, не выделяет токсичных паров

Совместимость и монтаж

Муфта вводная труба-корпус МТК-ЛС-М20-Т15 IP67 совместима с металлическими трубами наружным диаметром до 15 мм. Для монтажа:

• Проделайте отверстие в корпусе устройства с диаметром, соответствующим резьбе M20×1.5
• Навинтите муфту на корпус до плотного контакта - используйте ключ на 27 мм
• Вставьте трубу в уплотнительное кольцо, затем в цанговый зажим
• Затяните накидную гайку руками, после чего подтяните её ключом до упора - не переусердствуйте, чтобы не деформировать силикон

Не требует сварки, клея или дополнительных креплений. Цанговый зажим автоматически фиксирует трубу при затяжке гайки, обеспечивая герметичность и механическую устойчивость.

Безопасность и стандарты

Изделие соответствует требованиям к герметизации в соответствии с ГОСТ Р IEC 60529 (IP67). Конструкция выполнена без галогенов, что делает её безопасной при пожаре. Применяется в системах, где важна экологическая и пожарная безопасность - например, в пищевой, медицинской и химической промышленности.

Преимущества

• Высокая стойкость к агрессивным средам: кислотам, щелочам, солям, спиртам, фреонам, антифризам
• Работает в широком температурном диапазоне - от глубокого холода до высоких температур
• Никелированная латунь не ржавеет, не теряет форму и легко моется
• Силиконовый уплотнитель сохраняет эластичность при минусовых температурах
• Полированная поверхность снижает риск повреждения изолирующих слоёв проводов
• Герметизация достигается без использования герметиков - всё встроено в конструкцию

Ограничения применения

• Не предназначен для ввода пластиковых или гофрированных труб - только металлические с жёсткой формой
• Не рекомендован для постоянного погружения в воду - IP67 допускает лишь временное погружение
• Не следует использовать с трубами большего диаметра, чем 15 мм - это нарушит герметичность
• При использовании в условиях сильной вибрации требуется дополнительная фиксация трубы вне муфты
• Не применяйте с трубами, имеющими острые кромки - они могут повредить силиконовый уплотнитель

Примеры использования

• Ввод медной или стальной трубы в корпус частотного преобразователя на промышленном участке
• Подключение силового кабеля через металлический шкаф в холодильной установке
• Проход трубы в распределительную коробку на открытой площадке в портовых зонах
• Ввод трубопровода в пульт управления насосной станцией в условиях повышенной влажности
• Применение в химическом оборудовании, где есть контакт с антифризами и растворителями

Практические советы

• Перед монтажом проверьте, что диаметр вашей трубы не превышает 15 мм - идеально подходит труба Ø14–15 мм
• Если труба имеет оксидную плёнку или грязь - протрите её перед введением, чтобы не повредить силикон
• При длительной эксплуатации при +150 C периодически осматривайте уплотнение на предмет старения
• Для замены уплотнителя - демонтируйте накидную гайку, извлеките старый силикон и вставьте новый - доступ к нему простой
• Муфта МТК-ЛС-М20-Т15 IP67 совместима с другими изделиями серии МТК от ЗЭТА Новосибирск - можно собирать унифицированные системы
• Артикул zeta45595 - это точная ссылка на комплектацию с силиконовым уплотнителем; если нужна резина МБС - выбирайте другую модификацию
