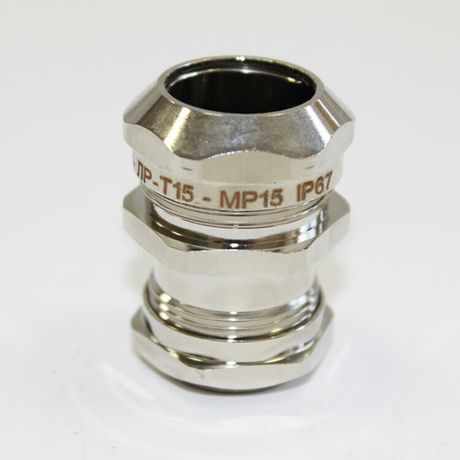

Муфта соединительная труба-металлорукав МТР-НС-Т15-МР15 IP67 нерж. сталь ГОФРОМАТИК zeta45553 ЗЭТА

Муфта соединительная труба-металлорукав МТР-НС-Т15-МР15 IP67 нержавеющая сталь - это надёжное соединение между металлической трубой и гофрированным металлорукавом, предназначенное для работы в агрессивных средах и условиях высокой влажности. Бренд ЗЭТА Новосибирск выпускает эту муфту из нержавеющей стали 316V4A с IP67, что делает её подходящей для промышленного оборудования, где важны долговечность и герметичность.

Назначение и область применения

Муфта соединительная труба-металлорукав МТР-НС-Т15-МР15 IP67 нержавеющая сталь используется для герметичного соединения жёсткой трубы с гибким металлорукавом. Применяется там, где требуется защита от пыли, брызг воды, химических веществ и механических повреждений. Подходит для систем автоматизации, станков, конвейеров, пищевого и фармацевтического производства, судового и морского оборудования, а также на объектах с частой мойкой (например, в мясопереработке или химчистках).

Технические характеристики

• Материал корпуса: нержавеющая сталь 316 (V4A) - устойчива к коррозии, кислотам, щелочам, морской воде и фенолам.
• Диаметр и условный проход: 20 мм - совпадают, обеспечивают беспрепятственный проход проводов и кабелей.
• Степень защиты: IP67 - полностью защищена от пыли и временного погружения в воду до 1 метра на 30 минут.
• Тип соединения: резьбовой - имеет внутреннюю резьбу для присоединения к трубе.
• Уплотнение: силикон - эластичный, термостойкий, безопасен для пищевых и медицинских применений, не содержит галогенов.
• Диапазон температур: от -60 C до +150 C - работает в экстремальных условиях, включая холодильные камеры и печи.
• Климатическое исполнение: В1/ОМ1 - рассчитана на работу в помещениях с повышенной влажностью и агрессивной средой.
• Поверхность: полированная - легко моется, не задерживает загрязнения, соответствует требованиям GMP и HACCP.
• Конструкция: двухкомпонентная - состоит из нескольких элементов, позволяющих надёжно закрепить и трубу, и рукав.
• Цвет и покрытие: серый, без покрытия - материал сохраняет свои свойства даже после длительной эксплуатации.

Совместимость и монтаж

Муфта соединительная труба-металлорукав МТР-НС-Т15-МР15 IP67 нержавеющая сталь совместима с трубами наружным диаметром 20 мм и металлорукавами того же диаметра. Для монтажа необходимо:

• Навинтить муфту на трубу через внутреннюю резьбу - используйте ключ нужного размера, не переусердствуйте.
• Вставить металлорукав в противоположную сторону - он фиксируется цанговым зажимом и накидной гайкой.
• Затянуть накидную гайку до плотного прилегания - проверьте герметичность давлением воздуха или водой перед запуском системы.

Не допускается использование с трубами другого диаметра - это нарушит герметичность и прочность соединения. Убедитесь, что внутренний диаметр рукава соответствует 20 мм.

Безопасность и стандарты

Муфта соединительная труба-металлорукав МТР-НС-Т15-МР15 IP67 нержавеющая сталь изготовлена из материала, не содержащего галогенов, что исключает выделение токсичных паров при нагреве. Соответствует требованиям безопасности для пищевой, фармацевтической и медицинской промышленности. Климатическое исполнение В1/ОМ1 гарантирует работоспособность в условиях повышенной влажности и агрессивной среды.

Преимущества

• Высокая коррозионная стойкость благодаря нержавеющей стали 316 - срок службы выше, чем у латунных аналогов.
• Герметичность IP67 - подходит для мест с постоянными мойками и влажной средой.
• Широкий температурный диапазон - можно использовать в холодильниках и рядом с горячими поверхностями.
• Силиконовый уплотнитель - безопасен для контакта с продуктами питания и медикаментами.
• Полированная поверхность - предотвращает накопление бактерий, легко очищается.
• Двухкомпонентная конструкция - позволяет заменить износившиеся части без замены всей муфты.

Ограничения применения

• Не предназначена для динамической нагрузки - не рекомендуется для частых изгибов или вибраций, так как риск усталости металла возрастает.
• Подходит только для труб с внешним диаметром 20 мм - другие размеры не совместимы.
• Не следует использовать в условиях постоянного погружения под воду - IP67 не равно IP68.
• Не применяйте с пластиковыми или неметаллическими трубами - резьба требует жесткой основы.
• При температурах ниже -60 C возможна потеря эластичности силикона - проверяйте условия эксплуатации.

Примеры использования

• Соединение трубопровода с гофрированным рукавом на участке технологического конвейера в пищеблоке.
• Защита кабельных трасс от брызг воды и пара в установках автоклавирования.
• Прокладка сигнальных кабелей в морском оборудовании - муфта устойчива к солёному туману.
• Подключение датчиков к трубам в химическом реакторе, где есть контакт с кислотами и спиртами.
• Обвязка насосов в системах водоочистки - муфта не ржавеет и не разлагается под действием перекиси водорода.

Практические советы

• Перед монтажом проверьте наличие всех деталей: корпус, два уплотнителя (для трубы и рукава), цанга, антифрикционное кольцо и две накидные гайки - комплект должен быть полным.
• Не затягивайте накидную гайку слишком сильно - это может деформировать силиконовое уплотнение и вызвать протечку.
• При использовании в пищевой промышленности регулярно промывайте муфту чистой водой - полировка снижает адгезию загрязнений, но не исключает необходимость ухода.
• Если планируете замену уплотнителей - они доступны отдельно; не используйте резиновые уплотнители МБС, если ваша система требует галоген-free материалов.
• Для сложных маршрутов с несколькими поворотами лучше комбинировать муфту с гибкими переходниками - это снизит напряжение на соединении.
