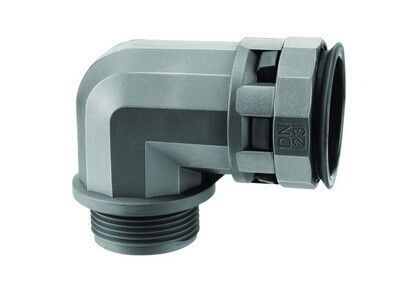

Переходник ПОЛИАМИД труба-короб DN12 M16х1.5 90град. IP66 ДКС PAN12M16N

Муфта 90 градусов труба-коробка DN 12 мм, резьба M16×1.5, полиамид, цвет чёрный от бренда DKC (ДКС), артикул pan12m16n - это компактный элемент для организации входа гофрированной трубы в электрошкафы, распределительные коробки и оборудование под углом 90°. Изготовлена из прочного полиамида, выдерживает экстремальные температуры и защищает от пыли и воды.

Назначение и область применения

Муфта 90 градусов труба-коробка DN 12 мм предназначена для перехода от гофрированной полиамидной трубы к стенке электрического шкафа, распаечной коробки или корпуса оборудования. Угол 90° позволяет организовать вертикальный ввод проводов, экономя пространство и обеспечивая аккуратную маршрутизацию кабелей. Подходит для установки на промышленном оборудовании, автоматизированных линиях, системах управления и распределительных устройствах.

Технические характеристики

• Диаметр трубы: 12 мм - совместима с гофрированными трубами соответствующего внутреннего диаметра
• Резьба: M16×1.5 - стандартизированная метрическая резьба для фиксации с ответными элементами или крышками
• Тип соединения: угол 90° - обеспечивает поворот на прямой угол между горизонтальной трубой и вертикальным вводом
• Материал: полиамид PA6.6 - высокопрочный термопластик с отличной химической стойкостью
• Степень защиты: IP66 - герметична против мощных струй воды и пыли; при использовании с уплотнителями PAR/PAPM достигается IP67 (временное погружение)
• Рабочий температурный диапазон: от -40C до +105C - допускает кратковременные перегрузки до +150C
• Устойчивость к УФ-излучению: да - не выцветает и не теряет механические свойства на открытом воздухе
• Цвет: чёрный - маскирует загрязнения, подходит для промышленной среды
• Безгалогенный состав - безопасен при возгорании, соответствует требованиям экологических норм

Совместимость и монтаж

Муфта 90 градусов труба-коробка DN 12 мм легко монтируется на гофрированные трубы из полиамида того же диаметра - просто вставьте трубу до упора. Для герметизации ввода используйте уплотнители AR/ARPM (совместимые с сериями Octopus). Резьба M16×1.5 позволяет закручивать муфту в подготовленное отверстие в корпусе или использовать с контргайкой. Не требует специальных инструментов - достаточно рук и ключа для затяжки резьбы. Диаметр посадочного отверстия в коробке должен быть не менее 18–20 мм для свободного прохода корпуса муфты.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60529 по степени защиты IP66 (и IP67 при применении уплотнений). Соответствует директивам RoHS - не содержит свинца, кадмия, галогенов и других запрещённых веществ. Материал полиамид PA6.6 имеет сертификат UL94 V-2 по воспламеняемости. Работает в соответствии с ГОСТ Р 50030.5.2 и EN 61386-1 для кабельных каналов и соединительных элементов.

Преимущества

• Высокая механическая прочность - выдерживает нагрузки при монтаже и эксплуатации
• Широкий температурный диапазон - работает в холодильных камерах и рядом с нагревательными элементами
• Устойчивость к УФ - можно использовать вне помещений без потери качества
• Легкий вес - снижает нагрузку на кабельные трассы
• Не требует обслуживания - долговечен без замены деталей
• Совместим с продукцией серии Octopus - единая система комплектующих

Ограничения применения

• Не предназначен для работы с металлическими трубами - только с гофрированными полиамидными
• IP67 достигается только при обязательном использовании уплотнителей PAR/PAPM - без них сохраняется только IP66
• Не рекомендуется для постоянного погружения в жидкости - даже с уплотнителями это временная защита
• Запрещено использование с трубами большего диаметра - возможен риск протечки и деформации
• Не следует применять в зонах с частыми ударными нагрузками - материал прочный, но не ударопрочный

Примеры использования

• Ввод кабелей в промышленные контроллеры через боковые стенки шкафов
• Подключение датчиков и исполнительных механизмов на конвейерных линиях
• Обустройство вводов в распределительные коробки на открытых площадках
• Монтаж в системах автоматического управления на пищевых и фармацевтических производствах
• Использование в условиях повышенной влажности - например, в мойках или на тепловых пунктах

Практические советы

• Перед монтажом проверьте внутренний диаметр вашей гофрированной трубы - он должен точно соответствовать 12 мм
• Для достижения IP67 обязательно используйте оригинальные уплотнители PAR или PAPM от DKC
• Затягивайте резьбу равномерно - переусердствовать нельзя, чтобы не повредить резьбу в полиамиде
• При работе в условиях низких температур (ниже -30C) избегайте резких ударов - материал становится более хрупким
• Артикул pan12m16n - часть серии Octopus, поэтому все остальные элементы системы (углы, тройники, заглушки) будут совместимы
• Храните в сухом месте - хотя материал устойчив к влаге, длительное намокание может влиять на точность посадки
