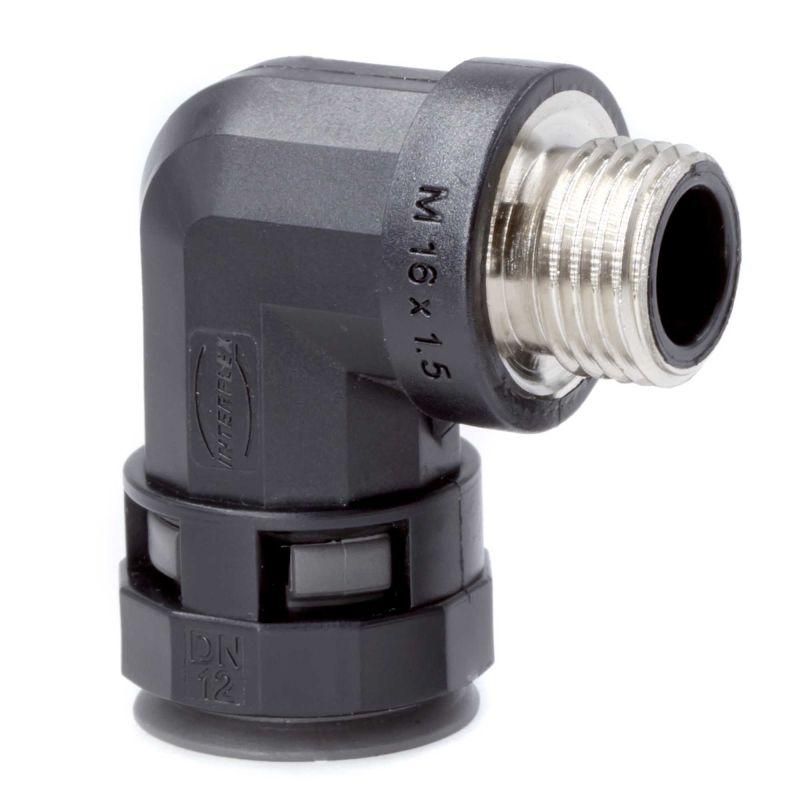

Муфта 90 грд. труба-коробка с металлической резьбой DN 12 мм, М16х1,5, полиамид, цвет черный | PAZ12M16N DKC ДКС

Муфта 90 градусов труба-коробка с металлической резьбой DN 12 мм, М16х1,5, полиамид, цвет черный DKC обеспечивает надёжный ввод гофрированной трубы под углом 90° в электрические коробки и шкафы, сохраняя герметичность и устойчивость к вибрациям. Артикул paz12m16n, серия Octopus, бренд DKC.

Назначение и область применения

Муфта используется для вывода гофрированных полиамидных труб диаметром 12 мм из-за пределов электрошкафа, распределительной коробки или другого оборудования под углом 90°. Применяется там, где важна прочность крепления и устойчивость к механическим нагрузкам - например, на промышленном оборудовании, конвейерах, станках, в системах автоматизации. Подходит для установки в условиях повышенной вибрации и частых перемещений.

Технические характеристики

• Номинальный диаметр трубы: 12 мм - совместима с гофрированными трубами из полиамидного материала этого размера
• Тип резьбы: наружная метрическая M16×1,5 - позволяет закручивать муфту в подготовленное отверстие с такой резьбой
• Материал корпуса: полиамид - высокая прочность, устойчивость к перепадам температур, химической стойкости
• Материал резьбы: никелированная латунь - антикоррозийная, долговечная, обеспечивает плотное и надёжное соединение
• Цвет: чёрный - снижает видимость, подходит для эстетично оформленных объектов
• Состав: без галогенов - безопасна при возгорании, не выделяет токсичных паров

Совместимость и монтаж

Муфта DKC с резьбой M16×1,5 ввинчивается в отверстие с внутренней резьбой такого же стандарта. Гофрированная труба диаметром 12 мм вставляется в канал муфты до упора. Для фиксации рекомендуется использовать зажимную гайку или термоусадочную трубку на стороне трубы внутри шкафа. Убедитесь, что толщина стенки коробки соответствует глубине резьбы - не более 4–5 мм, чтобы избежать перегрузки резьбы.

Безопасность и стандарты

Муфта не содержит галогенов, что соответствует требованиям безопасности при возможном нагреве или возгорании. Соответствует нормам для промышленного электромонтажа в помещениях с повышенными требованиями к экологичности материалов. Никелированная латунная резьба устойчива к окислению, исключает образование проводящих отложений.

Преимущества

• Жёсткое крепление благодаря металлической резьбе - не разбалтывается даже при длительной вибрации
• Высокая механическая прочность полиамидного корпуса - выдерживает ударные нагрузки
• Угол 90° оптимизирует трассировку кабелей - экономит место в шкафу
• Чёрный цвет маскирует следы эксплуатации - подходит для открытых панелей
• Отсутствие галогенов - безопасна для людей и окружающей среды

Ограничения применения

• Не предназначена для ввода труб большего диаметра - использование с трубами >12 мм приведёт к проскальзыванию и потере герметичности
• Не рассчитана на постоянное погружение в жидкость - не имеет защиты IP67/IP68
• Не подходит для установки в открытом воздухе без дополнительной защиты от осадков и УФ-излучения
• Резьба M16×1,5 требует точного соответствия отверстия - нельзя использовать с резьбой G½" или NPT

Примеры использования

• Подключение гофрированной трубы к корпусу частотного преобразователя
• Ввод кабельной трассы в распределительный щит управления станком
• Запитка датчиков на конвейерной ленте с вибрацией
• Монтаж в шкафах АСУ ТП, где требуется компактный и надёжный выход кабеля

Практические советы

• Перед монтажом проверьте диаметр отверстия в коробке - он должен точно соответствовать наружному диаметру резьбы M16
• Используйте герметик на резьбе только при необходимости - избыток может затруднить последующую демонтаж
• Не затягивайте слишком сильно - переусердствование может повредить резьбу в корпусе или деформировать полиамид
• Для удобства сборки можно заранее продеть трубу через муфту перед её установкой в коробку
• Артикул paz12m16n - единственный вариант этой модели в серии Octopus; аналоги других брендов имеют другие размеры резьбы
