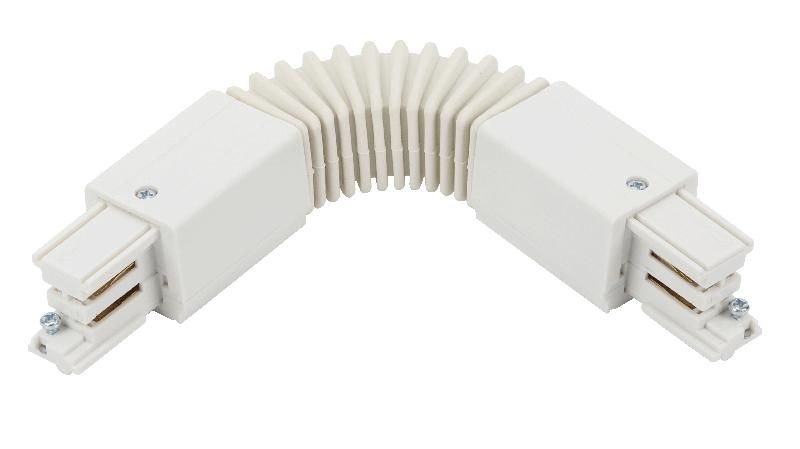

Муфта гибкая RS 3C TRACK FC WH 175х66мм бел. 19131021055

Муфта гибкая для шинопровода 175х66 мм белая от Русский Свет (артикул 19131021055) предназначена для соединения участков шинопровода с компенсацией механических смещений и температурных деформаций. Подходит для систем распределения электроэнергии в промышленных и коммерческих объектах.

Назначение и область применения

Муфта гибкая для шинопровода 175х66 мм белая используется для надёжного электрического и механического соединения между секциями шинопровода. Она позволяет компенсировать сдвиги, вызванные вибрацией оборудования, усадкой конструкций или перепадами температуры. Применяется в системах питания станков, конвейеров, осветительных сетей и других установок, где требуется гибкое подключение без потери контакта.

Технические характеристики

• Габариты: 175 × 66 мм - соответствует стандартным размерам шинопроводов этой формы
• Напряжение: 230–400 В - работает в трёхфазных сетях переменного тока
• Количество фаз: 3 - обеспечивает передачу энергии по всем трём фазам одновременно
• Максимальная мощность на фазу: 3700 Вт - допустимая нагрузка без перегрева
• Материал корпуса: пластик - изолирующий, невоспламеняемый, устойчивый к химическим воздействиям
• Цвет: белый - совместим с большинством интерьеров и легко выявляет загрязнения
• Класс защиты: I - требует заземления металлических частей шинопровода

Совместимость и монтаж

Муфта гибкая для шинопровода 175х66 мм белая совместима только с шинопроводами того же форм-фактора - 175×66 мм. Установка выполняется путём вставки муфты между двумя жесткими секциями с последующим закреплением болтовыми соединениями. Кабельный вход/выход не предусмотрен - муфта служит исключительно для соединения шин. Перед монтажом проверьте соответствие внутренних контактных планок и плотность прилегания. Не используйте силовые инструменты - затяжка должна быть рукой до упора.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электротехнических устройств класса I. Обеспечивает изоляцию токоведущих частей, предотвращает случайное прикосновение. Для безопасной работы необходимо соблюдать условия заземления всей системы шинопровода. Муфта не имеет функции автоматического отключения - внешняя защита (автоматы, УЗО) обязательна.

Преимущества

• Устраняет механические напряжения между секциями шинопровода
• Обеспечивает стабильный электрический контакт даже при микросмещениях
• Пластиковый корпус не проводит ток и не нагревается при нормальной нагрузке
• Не требует специальных инструментов для установки
• Белый цвет улучшает визуальный контроль состояния и наличие повреждений

Ограничения применения

• Не предназначен для наружной установки - отсутствует защита от влаги и пыли
• Не рассчитана на работу выше 400 В или при нагрузках свыше 3700 Вт на фазу
• Не поддерживает подключение кабелей - только соединение двух шинопроводных секций
• Требует наличия заземления; не применяется в системах класса II
• Не рекомендовано использование в средах с высокой концентрацией масла, растворителей или агрессивных паров

Примеры использования

• Соединение секций шинопровода на производственной линии с вибрирующими станками
• Переход между стационарными и перемещаемыми участками конвейера
• Подключение шинопровода к распределительному щиту с возможностью тепловых расширений
• Электроснабжение световых панелей в торговых центрах с длинными линейными участками

Практические советы

• Перед установкой убедитесь, что все секции шинопровода имеют одинаковое сечение - 175×66 мм
• Проверьте целостность контактных пластин внутри муфты - они должны быть чистыми и не иметь следов деформации
• Не затягивайте крепёж слишком сильно - это может повредить пластиковую оболочку
• При использовании в помещениях с повышенной запылённостью регулярно осматривайте муфту - грязь снижает изоляционные свойства
• Артикул 19131021055 - единственный вариант данной модели от Русский Свет; аналоги с другими размерами не взаимозаменяемы
