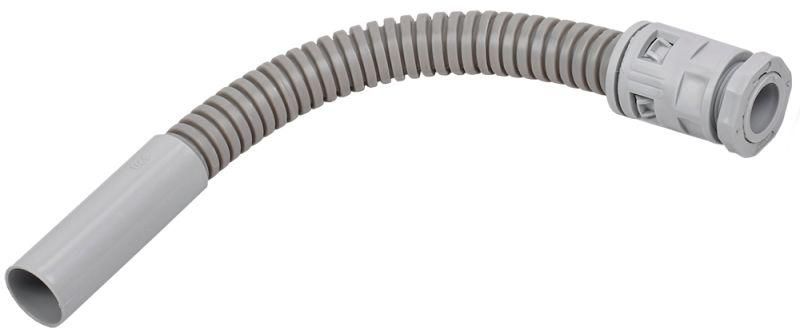

Муфта гибкая труба-коробка BGP16 IP44 ELASTA IEK ET-TA00D-BGP-016-K41-010

Муфта гибкая труба-коробка BGP16 IP44 от IEK (ИЭК) предназначена для надёжного и гибкого соединения жесткой трубы с распределительной коробкой, обеспечивая компенсацию смещений и вибраций. Артикул et-ta00d-bgp-016-k41-010 входит в серию ELASTA и подходит для внутренней проводки в условиях повышенной механической нагрузки.

Назначение и область применения

Муфта гибкая труба-коробка BGP16 IP44 используется для соединения металлической или пластиковой трубы с электромонтажной коробкой под любым углом - в одной или нескольких плоскостях. Это особенно важно там, где возможны сдвиги конструкций, вибрации оборудования или усадка стен. Применяется в системах электропроводки зданий: офисах, производственных помещениях, складах, на объектах с высокой плотностью коммуникаций.

Технические характеристики

• Диаметр: 16 мм - соответствует стандартным трубам типа ГОСТ 10896, подходящим для медных и ПВХ-проводов до 1,5–2,5 мм2
• Тип изделия: муфта гибкая труба-коробка - позволяет поворачивать соединение без демонтажа
• Степень защиты: IP40 - защищает от твердых частиц крупнее 1 мм, но не от воды; не рекомендуется для влажных помещений
• Материал: полипропилен - устойчив к химическим воздействиям, не корродирует, легкий и долговечный
• Исполнение: вставной с наружной резьбой - легко вводится в коробку и фиксируется гайкой
• Цвет: серый - совместим с большинством стандартных корпусов и труб
• Срок службы: 25 лет - при соблюдении условий эксплуатации

Совместимость и монтаж

Муфта гибкая труба-коробка BGP16 IP44 совместима с трубами диаметром 16 мм и стандартными распределительными коробками с внутренним резьбовым отверстием M20x1,5. Для установки:

• Вставьте муфту в отверстие коробки до упора
• Закрутите гайку снаружи, чтобы герметично зафиксировать соединение
• Подключите трубу к другому концу муфты - она свободно поворачивается на 360°

Не требует специальных инструментов - достаточно обычного ключа. Учитывайте, что наружная резьба есть только на стороне коробки, а на стороне трубы - гладкая поверхность для вставки.

Безопасность и стандарты

Муфта гибкая труба-коробка BGP16 IP44 соответствует требованиям ГОСТ Р 50044.1 и ГОСТ Р МЭК 60670-1. Сертифицирована для использования в электроустановках напряжением до 1000 В переменного тока. Несмотря на заявленную степень защиты IP40, изделие не предназначено для работы во влажных средах, на улице или в местах с риском брызг воды.

Преимущества

• Гибкость - позволяет изменить направление соединения без резки трубы или замены элементов
• Удобство монтажа - не нужна точная выверка углов, снижается время сборки
• Долговечность - материал из полипропилена не подвержен коррозии и старению
• Совместимость с продуктами серии ELASTA - можно использовать в комплексных решениях IEK

Ограничения применения

• Не применять в помещениях с высокой влажностью, на улице или в сырых подвалах - IP40 не обеспечивает защиту от воды
• Не использовать для силовых кабелей с большим сечением (>4 мм2), так как диаметр 16 мм ограничен
• Не рассчитана на постоянные значительные вибрации - допустимы лишь небольшие колебания
• Не подходит для соединения с гофрированными трубами - требуется жесткая труба с гладкой поверхностью

Примеры использования

• Соединение трубы с распределительной коробкой возле станка на производстве
• Прокладка проводки в цеху с частыми перемещениями оборудования
• Монтаж освещения в административном здании, где необходимо скрытое соединение в потолочном перекрытии
• Обход препятствий при прокладке кабеля между шкафом управления и стеной

Практические советы

• Перед монтажом проверьте, что диаметр трубы точно соответствует 16 мм - даже небольшое отклонение может вызвать плохую фиксацию
• Не затягивайте гайку слишком сильно - это может деформировать полипропиленовый корпус
• Если требуется защита от влаги, используйте муфты с IP44 и выше - например, модели серии ELASTA с пометкой IP44
• Артикул et-ta00d-bgp-016-k41-010 хорошо сочетается с другими элементами IEK: коробками КРП, трубами ПНД и фитингами того же производителя
