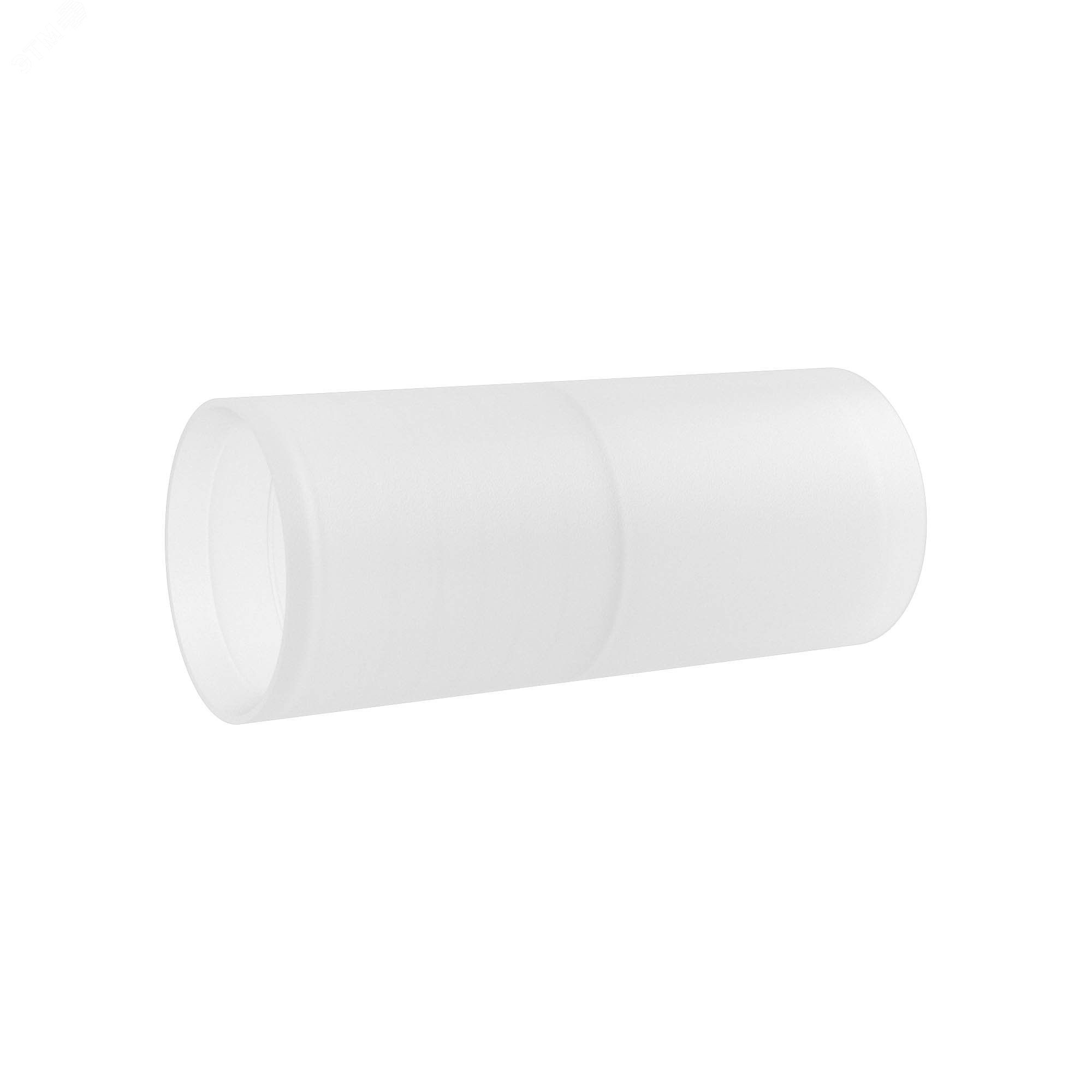

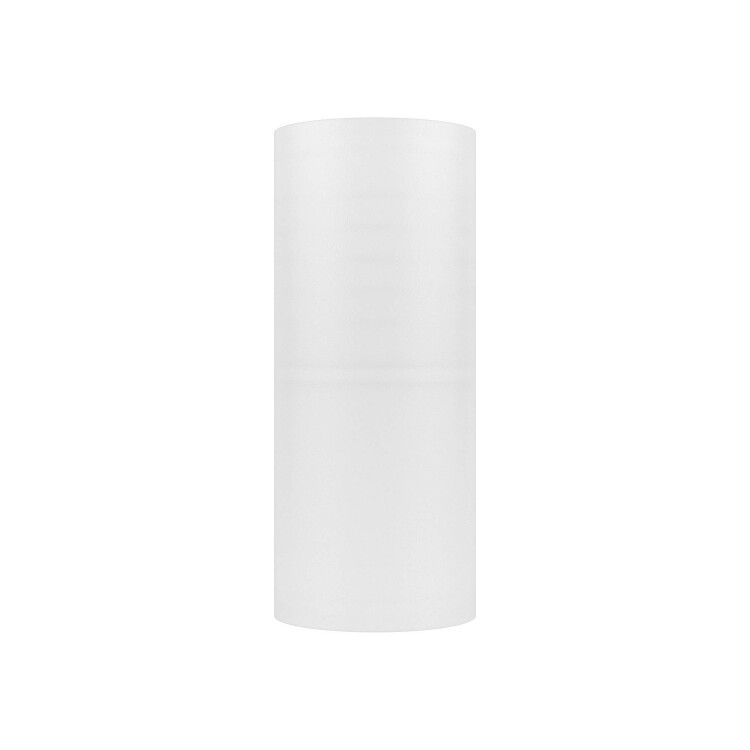

Муфта соединительная для гофр. труб d16мм IP40 DKC 50816 ДКС

Муфта соединительная для гофрированных труб диаметр 16 мм IP40 от DKC (ДКС), артикул 50816, предназначена для герметичного соединения гофрированных и жестких труб одинакового диаметра. Прозрачная пластиковая муфта обеспечивает надежную передачу кабельной трассы между участками, сохраняя целостность изоляции и упрощая визуальный контроль.

Назначение и область применения

Муфта используется для соединения двух отрезков гофрированных электротехнических труб диаметром 16 мм, а также для перехода от гофры к жесткой гладкой трубе того же размера. Подходит для внутренней прокладки кабелей в помещениях, в штробах стен, за потолками, в распределительных щитах и на производственных площадках. Не рекомендуется для открытой уличной прокладки или мест с постоянным контактом с водой - степень защиты IP40 не предохраняет от брызг и осадков.

Технические характеристики

• Диаметр: 16 мм - совместима с гофрированными и жесткими трубами этого размера;
• Степень защиты: IP40 - защита от твердых частиц крупнее 1 мм, но не от воды;
• Материал: пластик (полиэтилен) - легкий, химически стойкий, не проводит ток;
• Рабочая температура: от –40 C до +90 C - выдерживает перепады в холодных и нагреваемых зонах;
• Форма: прямолинейная - не имеет изгибов, используется для прямых соединений;
• Цвет: прозрачный - позволяет визуально контролировать наличие кабеля внутри;
• Содержание галогенов: да - при горении выделяет токсичные вещества, не подходит для закрытых систем вентиляции и эвакуационных путей.

Совместимость и монтаж

Муфта совместима с любыми гофрированными и жесткими трубами диаметром 16 мм, соответствующими стандартам для электротехнических систем. Для установки достаточно вставить конец одной трубы в одну сторону муфты, а второй - в другую. Соединение фиксируется за счет плотного посадочного усилия - дополнительные крепления не требуются. Убедитесь, что края труб обрезаны ровно и не имеют заусенцев - это предотвращает повреждение изоляции кабеля при протяжке.

Безопасность и стандарты

Изделие соответствует требованиям к электроустановкам для внутреннего использования. Отсутствие сертификата IP65/IP67 исключает применение в сырых, пыльных или наружных условиях. Наличие галогенов делает муфту непригодной для объектов с высокими требованиями к пожарной безопасности - например, метро, больниц, школ и других общественных зданий, где действуют нормы по низкому дымообразованию и токсичности продуктов горения.

Преимущества

• Прозрачность материала позволяет легко проверить прохождение кабеля без вскрытия соединения;
• Высокая термостойкость - работает в суровых климатических условиях, включая холодные цеха и нагретые зоны рядом с оборудованием;
• Легкий вес и простота монтажа снижают время прокладки и не требуют специальных инструментов;
• Устойчив к большинству бытовых и промышленных химикатов - не деформируется при контакте с маслом, растворителями, моющими средствами.

Ограничения применения

• Не использовать во влажных помещениях, на улице, в канализационных колодцах - IP40 не защищает от жидкостей;
• Запрещено применять в системах, где требуется низкое дымообразование - материал содержит галогены;
• Не подходит для соединения труб разного диаметра - только 16 мм на 16 мм;
• Не рассчитана на механические нагрузки - не следует использовать как опору или точку крепления.

Примеры использования

• Соединение гофры, проложенной в полу, с жесткой трубой, ведущей к распределительному щиту;
• Переход от гофрированной трубы к каналу в бетонной стяжке при монолитном строительстве;
• Объединение двух участков гофры в распределительной коробке на заводе;
• Прокладка сигнальных кабелей в офисных помещениях с последующим доступом к соединению для диагностики.

Практические советы

• Перед монтажом проверьте внутренний диаметр труб - даже небольшое отклонение может затруднить соединение;
• Если труба слишком жесткая, слегка прогрейте ее конец феном - это облегчит вход в муфту;
• При использовании в многоквартирных домах учитывайте требования пожарной безопасности - при необходимости замените на галоген-free аналоги;
• Храните муфту в сухом месте - хотя она не боится влаги, длительное воздействие может вызвать помутнение и снижение прочности.
