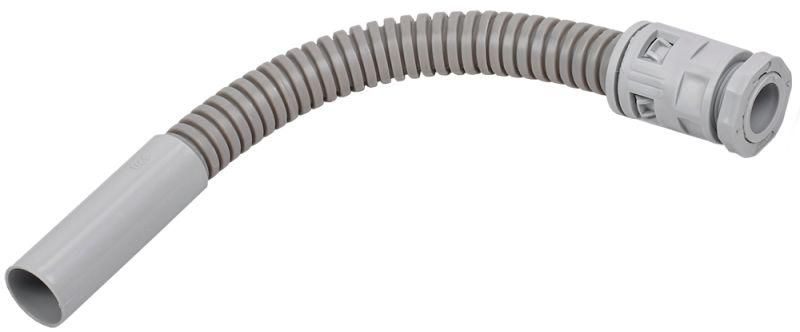

Муфта гибкая труба-коробка BGP25 IP44 ELASTA IEK ET-TA00D-BGP-025-K41-010

Муфта гибкая труба-коробка BGP25 IP44 от IEK предназначена для надёжного и гибкого соединения жесткой трубы с распределительной коробкой, обеспечивая компенсацию смещений и вибраций. Артикул et-ta00d-bgp-025-k41-010 соответствует серии ELASTA и подходит для внутренней проводки в условиях повышенной механической нагрузки.

Назначение и область применения

Муфта гибкая труба-коробка BGP25 IP44 используется для соединения металлической или пластиковой трубы с электромонтажной коробкой под любым углом - в одной или нескольких плоскостях. Это особенно важно там, где требуется компенсация смещений из-за усадки конструкций, вибраций оборудования или сложной трассировки кабельных путей. Применяется в системах электроснабжения зданий: офисах, производственных цехах, складах, объектах ЖКХ.

Технические характеристики

• Диаметр: 25 мм - подходит для стандартных труб этого размера
• Степень защиты: IP44 - защищает от попадания твердых частиц больше 1 мм и брызг воды со всех направлений
• Размер резьбы: M25x1.5 - совместима с фитингами и коробками этой резьбы
• Исполнение: вставная с наружной резьбой - позволяет вставить трубу внутрь и закрутить в коробку
• Материал: полипропилен и поливинилхлорид - устойчивы к химическим воздействиям, не поддерживают горение
• Диапазон рабочих температур: от –10 C до +60 C - подходит для помещений с нормальным микроклиматом
• Срок службы: 25 лет - рассчитана на длительную эксплуатацию без замены
• Цвет: серый - соответствует стандартному цвету элементов электромонтажа

Совместимость и монтаж

Муфта гибкая труба-коробка BGP25 IP44 совместима с трубами диаметром 25 мм и коробками с резьбой M25x1.5. Для установки:

• Вставьте трубу внутрь муфты до упора
• Закрутите наружную резьбу муфты в корпус коробки рукой, затем дотяните ключом - не перетягивать!
• Убедитесь, что труба не перегнута - допустим угол поворота до 90°
• Не используйте с трубами большего диаметра - возможна потеря герметичности

Безопасность и стандарты

Муфта соответствует требованиям безопасности для электромонтажных изделий в помещениях с невысокой влажностью. Степень защиты IP44 обеспечивает безопасность при случайном контакте с брызгами воды - например, в местах мойки или рядом с оборудованием, выделяющим пар. Материалы не распространяют горение и не выделяют токсичных веществ при нагреве до предельных значений.

Преимущества

• Гибкость - компенсирует смещения между трубой и коробкой без дополнительных переходников
• Лёгкий монтаж - не требует сварки или специальных инструментов
• Высокая долговечность - срок службы 25 лет снижает затраты на обслуживание
• Устойчивость к коррозии - материал не ржавеет, в отличие от металлических аналогов
• Поддержка стандартизированной системы - часть серии ELASTA от IEK, легко сочетается с другими элементами

Ограничения применения

• Не предназначен для наружной установки - IP44 недостаточно для прямого воздействия дождя или сильного потока воды
• Не использовать при температурах ниже –10 C - материал становится хрупким
• Не применять в средах с постоянным воздействием растворителей, масел или агрессивных химикатов
• Не рекомендуется для силовых кабелей выше 1000 В - только для низковольтных сетей до 1000 В переменного тока

Примеры использования

• Соединение трубы с распределительной коробкой возле станка на производстве
• Прокладка кабеля от шкафа управления к кнопочной станции
• Монтаж освещения в цеху с вибрационным оборудованием
• Подключение кабельных каналов к щитовым коробкам в административных зданиях

Практические советы

• Перед монтажом проверьте внутренний диаметр трубы - он должен точно соответствовать 25 мм
• Если труба слишком жёсткая, перед вводом в муфту сделайте лёгкий изгиб - не допускайте резких перегибов
• При использовании в многоквартирных домах - комбинируйте с другими элементами серии ELASTA для единых решений
• Артикул et-ta00d-bgp-025-k41-010 можно заказывать партиями - один тип муфт упрощает учёт и запасы
• Не забудьте про плотность соединения: после сборки проверьте, чтобы не было люфтов - это влияет на долговечность
