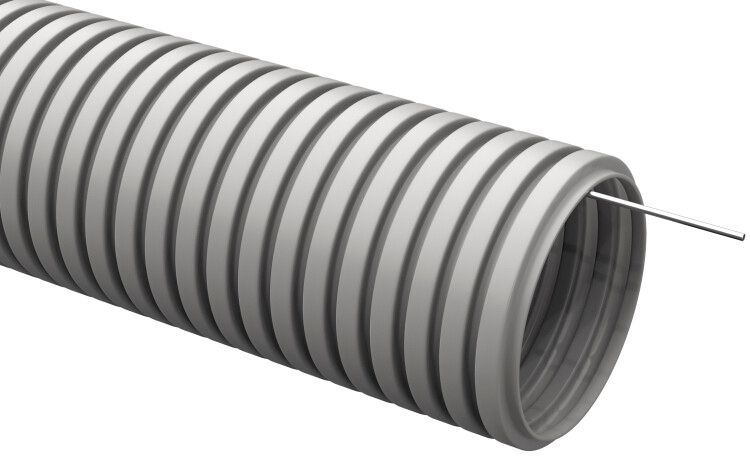

Труба гофрированная ПВХ d25мм с протяжкой сер. ELASTA (уп.25м) IEK CTG20-25-K41-025I

Труба гибкая гофрированная ПВХ d 25 мм с протяжкой (25 м) от IEK (ИЭК) - это готовое решение для укладки кабелей в стенах, перегородках и других закрытых конструкциях. Артикул ctg20-25-k41-025i обеспечивает удобство монтажа благодаря встроенной протяжке и высокой гибкости, что особенно ценно при работе в ограниченном пространстве.

Назначение и область применения

Труба гибкая гофрированная ПВХ d 25 мм с протяжкой (25 м) предназначена для скрытой прокладки электрических проводов и кабелей внутри зданий. Подходит для силовых и слаботочных сетей: освещения, розеток, систем автоматизации, сигнализации, связи. Применяется в жилых, офисных и промышленных объектах, где требуется надежная изоляция кабелей и минимизация повреждений при монтаже.

Технические характеристики

• Наружный диаметр: 25 мм
• Внутренний диаметр: 18,3 мм - позволяет пропускать кабели до 1–2 шт. сечением до 10 мм2 каждый
• Материал: ПВХ - устойчив к влаге, химически инертен, не выделяет токсины при нагреве
• Длина бухты: 25 метров - оптимальна для одного этажа или участка трассы
• Температура эксплуатации: от –15 C до +60 C - подходит для большинства внутренних помещений, не рекомендуется для наружной установки
• Степень защиты IP40 - защищает от твердых частиц крупнее 1 мм, но не от воды
• Прочность при сжатии: 320 Н (по норме), до 350 Н (реальная) - выдерживает нагрузку от стяжки, штукатурки и легких конструкций
• Пожаробезопасность: не распространяет горение - самозатухающий материал
• Срок службы: 25 лет - при соблюдении условий эксплуатации
• Цвет: серый - стандартизирован для электромонтажа
• Нормативный документ: ТУ 2248-002-18461115-2010

Совместимость и монтаж

Труба совместима с фитингами и коробками IEK серии ELASTA, а также с аналогичными изделиями других производителей, имеющими стандартный наружный диаметр 25 мм. Монтаж выполняется вручную: труба легко гнётся, не требует специальных инструментов. Встроенная протяжка (стальной трос) позволяет затянуть кабель без предварительного продевания - достаточно прикрепить к нему провода и потянуть. Для соединения с распределительными коробками используйте пластиковые переходники или муфты с резьбой M20x1,5.

Безопасность и стандарты

Труба гибкая гофрированная ПВХ d 25 мм с протяжкой (25 м) соответствует требованиям ТУ 2248-002-18461115-2010 и имеет класс пожарной безопасности - не поддерживает горение. Не содержит свинца и фталатов, безопасна для использования в помещениях с постоянным пребыванием людей. Однако IP40 не обеспечивает защиту от влаги - не применяйте в сырых зонах (ванная, баня, подвал без гидроизоляции).

Преимущества

• Встроенная протяжка экономит время монтажа - не нужна отдельная леска или штанга
• Высокая гибкость позволяет проходить через изгибы и узкие ниши без дополнительных колен
• Легкий вес снижает нагрузку на конструкцию и упрощает транспортировку
• Устойчивость к механическому воздействию - выдерживает давление от штукатурки и бетонной стяжки
• Долгий срок службы - не требует замены при обычных условиях эксплуатации

Ограничения применения

• Не используется на открытом воздухе - УФ-лучи и температурные перепады разрушают ПВХ
• Не допускается применение в местах с риском механических ударов (например, в цехах с движущимся оборудованием)
• IP40 не защищает от попадания воды - исключите использование в ванных комнатах, кухнях без герметизации входов
• Не предназначен для прокладки в земле или бетонных каналах без внешней защиты
• При температуре ниже –15 C материал становится хрупким - не монтируйте зимой на неотапливаемых площадях

Примеры использования

• Прокладка кабеля от щита до розеток в кирпичной стене квартиры
• Скрытая маршрутизация сигналов для домашней системы «умный дом»
• Установка проводки в перегородках из ГКЛ перед оштукатуриванием
• Монтаж слаботочных линий (Ethernet, TV, телефония) между этажами в многоэтажном доме

Практические советы

• Перед монтажом проверьте, чтобы внутренний диаметр 18,3 мм был достаточен для числа и сечения кабелей - перегрузка вызывает перегрев
• При использовании нескольких кабелей в одной трубе оставляйте воздушный зазор - не заполняйте более чем на 40% сечения
• Обрезайте трубу острыми ножницами по металлу - рваные края могут повредить изоляцию кабеля
• Закрывайте концы трубы после монтажа заглушками - предотвращает попадание строительного мусора
• Артикул ctg20-25-k41-025i - идеально сочетается с комплектующими IEK серии ELASTA; при заказе фитингов выбирайте те же серии
• Храните бухту в сухом месте, избегайте длительного прямого солнечного света даже до монтажа
