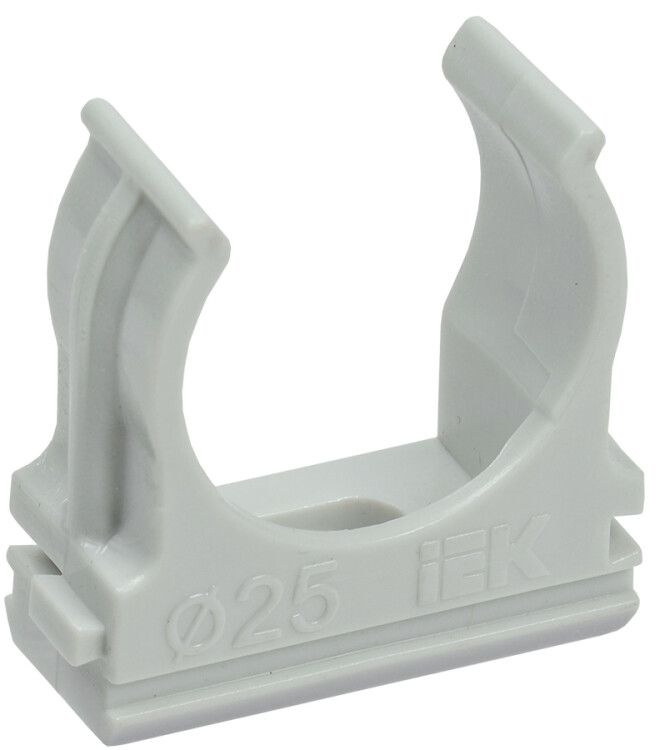

Держатель для труб CF25 ELASTA 25 мм с защелкой IEK (ИЭК) CTA10D-CF25-K41-100

Держатель с защелкой для труб CF25 от IEK (артикул CTA10D-CF25-K41-100) - это надежный крепеж из ударопрочного полистирола для фixации одиночной трубы диаметром 25 мм. Подходит для систем с невысокими механическими нагрузками, где важна скорость установки и возможность сборки в цепочки.

Назначение и область применения

Держатель с защелкой для труб CF25 используется для фиксации труб на стене, потолке или другой поверхности. Предназначен для временных и постоянных систем, где требуется быстрая установка без сложного инструмента. Применяется в промышленных и коммерческих объектах: на конвейерах, в системах пневматики, гидравлики, воздуховодах малого давления, а также в лабораториях и цехах с низкоагрессивными средами.

Технические характеристики

• Номинальный диаметр трубы: 25 мм - подходит для труб с внешним диаметром около 25 мм;
• Материал: ударопрочный полистирол - устойчив к механическим воздействиям, но не выдерживает высокую температуру и агрессивные химические вещества;
• Диапазон рабочих температур: от -10 C до +60 C - не использовать в условиях замерзания или перегрева;
• Тип крепления: отверстие под винт или шуруп - требует предварительного сверления;
• Максимальное количество труб: одна - каждый держатель рассчитан только на одну трубу;
• Цвет: серый - визуально нейтральный, не выгорает на свету;
• Срок службы: 25 лет - при соблюдении условий эксплуатации;
• Нормативный документ: ТУ 2248-002-18461115-2010 - соответствует внутреннему техническому регламенту производителя;
• Соединяемый в ряд: да - можно последовательно соединять несколько держателей для формирования длинной линии крепления;
• Покрытие: без покрытия - не имеет антикоррозийного или декоративного слоя.

Совместимость и монтаж

Держатель с защелкой для труб CF25 совместим с трубами из ПВХ, полиэтилена, меди, стали и других материалов, если их наружный диаметр близок к 25 мм. Для монтажа необходимо:

• Выбрать место крепления и просверлить отверстие под саморез или винт (диаметр отверстия не указан - используйте стандартные крепежи M4–M6);
• Закрепить держатель на поверхности;
• Вставить трубу в защелку - она фиксируется автоматически при введении;
• При необходимости - соединить следующий держатель с помощью специальных замковых элементов на боковой стороне.

Не рекомендуется применять для труб с острыми краями или деформированными поверхностями - возможны повреждения материала защелки.

Безопасность и стандарты

Держатель с защелкой для труб CF25 изготовлен в соответствии с ТУ 2248-002-18461115-2010. Не имеет сертификатов взрывозащиты, IP-защиты или соответствия ГОСТ Р. Не применяется в зонах с повышенной пожарной опасностью или во взрывоопасных средах.

Преимущества

• Быстрый монтаж - не нужны инструменты для фиксации трубы внутри держателя;
• Возможность сборки в цепочку - удобно для протяженных трасс;
• Высокая прочность материала - выдерживает случайные удары и вибрации;
• Легкий вес - снижает нагрузку на крепежную поверхность;
• Стандартная форма - легко найти аналоги и запчасти.

Ограничения применения

• Не допускается использование при температурах ниже -10 C - материал становится хрупким;
• Не подходит для труб под высоким давлением (>1,6 МПа) - не являетсяPressure-rated компонентом;
• Не использовать в контакте с растворителями, маслами, кислотами - материал разрушается;
• Не предназначены для вертикальных нагрузок выше 5 кг на один держатель - риск деформации;
• Не рекомендуется для открытых участков под прямыми солнечными лучами более 8 часов в день - возможно старение полистирола.

Примеры использования

• Фиксация воздушных трубок на станках ЧПУ;
• Удержание гибких шлангов в пищевых линиях;
• Крепление трубок для подачи воды в лабораторных установках;
• Сборка линейных направляющих для труб в складских комплексах;
• Временная фиксация проводящих труб в ремонтных работах.

Практические советы

• Перед монтажом проверьте точный наружный диаметр трубы - даже +-1 мм может затруднить фиксацию;
• При использовании нескольких держателей в ряд - равномерно распределите шаг между ними (не менее 50 см);
• Для долгой службы избегайте частых перегрузок и резких движений трубы в держателе;
• Если нужна большая жесткость - комбинируйте с металлическими хомутами через каждые 3–4 держателя;
• Артикул CTA10D-CF25-K41-100 - единственный вариант в линейке IEK для диаметра 25 мм; другие размеры имеют другие артикулы.
