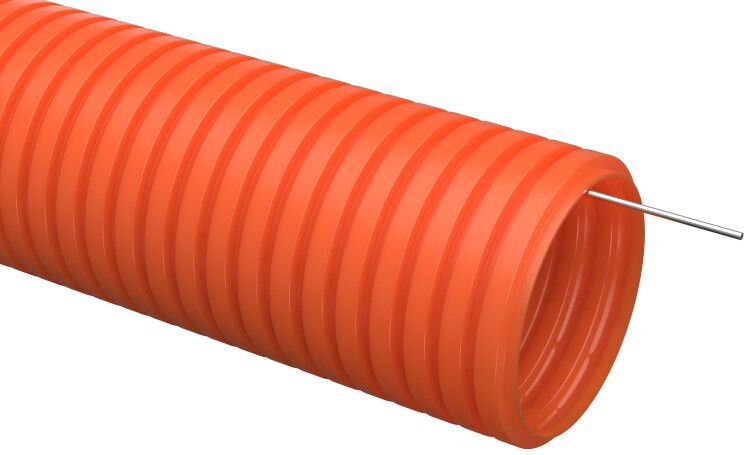

Труба гофрированная ПНД d=25мм с зондом оранжевая тяжелая (50м) IEK - CTG21-25-K09-050

Труба гофрированная полимерная низкого давления диаметр 25 мм с протяжкой тяжелая оранжевая (50 м) от IEK (ИЭК) — это прочный и гибкий канал для скрытой прокладки кабелей внутри бетона, штроб и стяжек. Артикул ctg21-25-k09-050 подходит для электромонтажных работ в жилых, офисных и промышленных объектах.

Назначение и область применения

Труба используется для защиты электрических проводов и кабелей при скрытой прокладке. Подходит для монтажа в бетонных конструкциях, штробах стен, стяжках полов, а также в перекрытиях. Применяется в жилых домах, офисах, производственных и административных зданиях во время новостроек или ремонта. Защищает слаботочные и силовые сети — от Ethernet до кабелей питания.

Технические характеристики

• Диаметр: 25 мм — позволяет пропускать несколько кабелей одновременно, например, группу сетевых и силовых жил
• Длина: 50 метров — одна катушка покрывает значительную трассу без стыков
• Материал: полиэтилен низкого давления (ПНД) — устойчив к влаге, химически инертен, не ржавеет
• Температурный режим: от –40 °C до +90 °C — выдерживает экстремальные условия, включая зимнюю прокладку и нагрев от кабелей
• Прочность при сжатии: 750 Н — сохраняет форму под нагрузкой при заливке бетоном
• Степень защиты IP40 — предотвращает попадание твердых частиц размером более 1 мм, но не обеспечивает герметичность
• Цвет: оранжевый — стандартизирован для визуального отличия от других труб и систем
• Срок службы: 25 лет — долговечность при правильной установке
• Состав: без галогенов — при возгорании не выделяет токсичных газов
• Горючесть: распространяет горение — не самозагасающая, требует соблюдения норм противопожарной безопасности

Совместимость и монтаж

Труба совместима со всеми типами кабелей: медными, оптоволоконными, многожильными и одножильными. Гофра имеет встроенную протяжку — стальную или пластиковую нить, которая позволяет легко затянуть кабель через всю длину трубы. Монтаж выполняется вручную: труба гнётся без инструментов, фиксируется хомутами или скобами на расстоянии не более 1–1,5 м друг от друга. Для заливки в бетон не требуется дополнительная опалубка — форма сохраняется благодаря высокой жесткости при сжатии. Установка возможна как до, так и после армирования.

Безопасность и стандарты

Труба соответствует требованиям к электромонтажным каналам в соответствии с ПУЭ и СП 31-110. Отсутствие галогенов снижает риск образования ядовитых паров при пожаре. Однако материал горючий — не применяется в местах с повышенной пожарной опасностью без дополнительной защиты (например, в кабельных каналах с огнеупорной оболочкой). IP40 не гарантирует защиту от воды — не используйте в сырых помещениях без дополнительного кожуха.

Преимущества

• Высокая механическая прочность при сжатии (750 Н) — не деформируется под весом бетона
• Гибкость — легко проходит повороты радиусом менее 150 мм без инструментов
• Встроенная протяжка — экономит время при прокладке кабелей
• Устойчивость к температурным колебаниям — работает в холодных и теплых условиях
• Легкий вес — удобно транспортировать и хранить
• Оранжевый цвет — соответствует цветовой маркировке для электромонтажа, исключает путаницу с другими системами

Ограничения применения

• Не предназначен для открытой прокладки на улице — материал не устойчив к УФ-излучению
• Не использовать в местах с постоянным контактом с открытым пламенем или высокими температурами выше 90 °C
• Не подходит для помещений с высокой влажностью (баня, бассейн) без дополнительной герметизации
• Не заменяет металлические трубы там, где требуется защита от механических ударов (например, в цехах с движущимся оборудованием)
• Запрещено применять в системах, требующих степени защиты выше IP40 (например, IP67)

Примеры использования

• Прокладка силового кабеля ВВГнг в бетонной стяжке пола в квартире
• Скрытая прокладка LAN-кабелей в штробы между этажами офисного здания
• Защита кабелей управления в монолитных перекрытиях производственного корпуса
• Монтаж сигнализации и видеонаблюдения в стенах жилого дома при капитальном ремонте

Практические советы

• Перед заполнением трубы кабелем проверьте внутренний диаметр — не перегружайте её; максимальная суммарная площадь сечения кабелей должна составлять не более 40% от внутреннего объема трубы
• При заливке в бетон убедитесь, что протяжка не перекручивается — она должна свободно двигаться внутри
• Для длинных трасс с несколькими поворотами используйте смазку на основе силикона для облегчения протяжки
• Не используйте эту трубу вместо металлорукава — она не выдержит удары или сдавливание тяжелыми предметами
• Храните катушки в сухом месте, избегая длительного воздействия солнца — даже при наличии протяжки материал теряет эластичность под УФ
• Артикул ctg21-25-k09-050 от IEK (ИЭК) идеально сочетается с фитингами серии ELASTA — используйте те же комплектующие для надежного соединения
