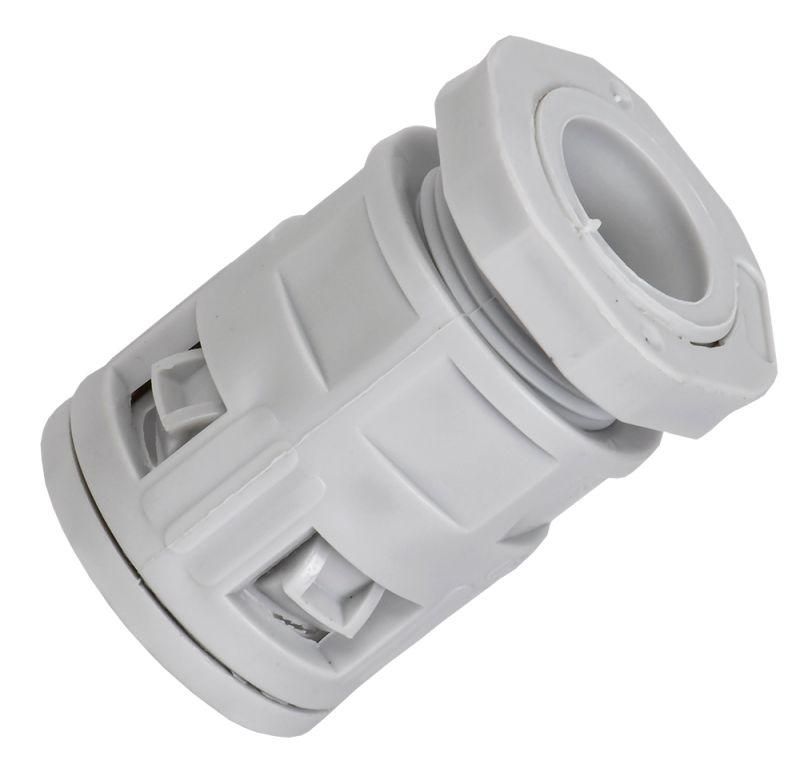

Муфта вводная для гофрированных труб MVN25 IP40 ELASTA - ET-TA00D-MVN-025-K41-025 IEK

Муфта вводная для гофрированных труб MVN25 IP40 от IEK - это компактное соединительное устройство, предназначенное для надёжного вывода гофрированной трубы в распределительный щит или другую электроустановку. Артикул et-ta00d-mvn-025-k41-025 соответствует серии ELASTA и обеспечивает совместимость с популярными системами проводки.

Назначение и область применения

Муфта вводная MVN25 IP40 используется для перехода от гофрированной трубы к корпусу распределительного щита, электрической коробки или другому оборудованию. Она фиксирует трубу и создаёт герметичный вход, предотвращая случайное выскальзывание и механические повреждения проводов. Подходит для внутренней установки в помещениях с нормальной влажностью - например, в жилых домах, офисах, производственных цехах с контролируемой средой.

Технические характеристики

• Диаметр: 25 мм - рассчитана на гофрированные трубы внешним диаметром 25 мм;
• Степень защиты: IP40 - защищает от твердых частиц крупнее 1 мм, но не от воды;
• Наличие наружной резьбы: да - позволяет закручивать муфту в отверстие с метрической резьбой (например, в стенку щита);
• Исполнение: вставной с резьбой - устанавливается через отверстие и фиксируется резьбовым соединением;
• Материал: пластик - устойчив к коррозии, легкий, не проводит ток;
• Цвет: серый - стандартизирован для промышленного оборудования;
• Диапазон температур: от –10 C до +60 C - работает в условиях обычного климата помещений;
• Срок службы: 25 лет - при соблюдении условий эксплуатации;
• Покрытие: без специального покрытия - поверхность матовая, не требует дополнительной обработки.

Совместимость и монтаж

Муфта вводная MVN25 IP40 совместима с гофрированными трубами диаметром 25 мм из полиэтилена или ПВХ, используемыми в системах скрытой проводки. Для монтажа необходимо просверлить отверстие в корпусе щита с внутренней резьбой М20 или аналогичной. После этого муфта просто завинчивается до упора. Гофрированная труба вставляется внутрь муфты и зажимается фланцевым элементом внутри - дополнительно затягивать не требуется. Убедитесь, что диаметр отверстия в корпусе точно соответствует наружному диаметру резьбы муфты - иначе возможна утечка или плохая фиксация.

Безопасность и стандарты

Муфта соответствует требованиям к изоляционным материалам для электротехнических изделий. Применение в соответствии с рекомендованным проектным ассортиментом гарантирует соответствие нормам ПУЭ и ГОСТ Р 50030.2. Несмотря на наличие резьбы, изделие не предназначено для работы под высоким давлением или во взрывоопасных зонах.

Преимущества

• Простая установка - не нужны дополнительные крепления или клей;
• Высокая механическая прочность благодаря плотному контакту между резьбой и корпусом;
• Не требует обслуживания - срок службы 25 лет без замены;
• Легко комбинируется с другими элементами серии ELASTA - одинаковый стиль и размеры;
• Поддерживает чистую и аккуратную сборку - исключает лишние зазоры вокруг трубы.

Ограничения применения

• Не применяется в условиях повышенной влажности, на улице или в сырых помещениях - степень защиты IP40 не защищает от брызг и влаги;
• Не подходит для гофрированных труб диаметром больше или меньше 25 мм - возможен люфт или деформация;
• Не предназначен для нагрузок выше стандартных - не использовать как опору для тяжёлых кабельных трасс;
• Не рекомендуется для установки в металлические корпуса без предварительной подготовки резьбы - требуется точное совпадение шага и диаметра.

Примеры использования

• Ввод гофрированной трубы в бытовой распределительный щит на этаже;
• Подключение кабеля от светильника к коробке управления в офисном помещении;
• Фиксация трубопровода к корпусу автоматического выключателя в шкафу управления станком;
• Заведение проводов в распределительную коробку в квартире после ремонта.

Практические советы

• Перед установкой проверьте внутреннюю резьбу в корпусе щита - она должна быть целой и без заусенец;
• Не перетягивайте муфту - это может повредить резьбу или растрескать пластик;
• Если труба слишком жесткая, слегка нагрейте её конец феном перед введением - так проще добиться плотного прилегания;
• Для долговечности не допускайте перегиба трубы в месте выхода из муфты - радиус изгиба должен быть не менее 8–10 диаметров трубы;
• Артикул et-ta00d-mvn-025-k41-025 можно заказывать в комплекте с другими элементами серии ELASTA - они идеально сочетаются по цвету и размерам.
