Муфта гибкая труба-труба MGP25 IP44 ELASTA IEK ET-TA00D-MGP-025-K41-010

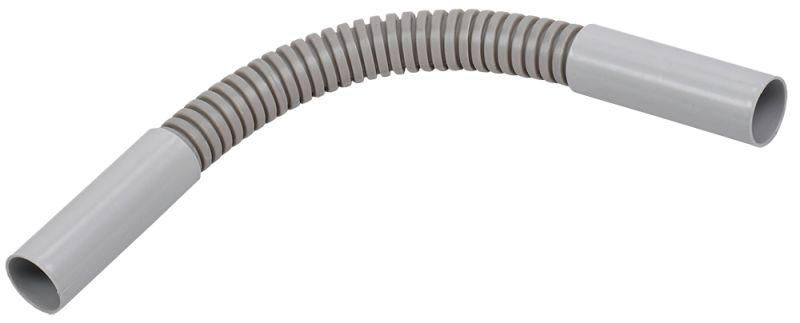

Муфта гибкая труба-труба MGP25 IP44 от IEK - это компактный элемент для гибкого соединения двух труб одинакового диаметра под любым углом, обеспечивает надежную передачу механических нагрузок и сохраняет целостность проводки в условиях вибраций и перемещений. Артикул et-ta00d-mgp-025-k41-010 входит в серию ELASTA и рассчитана на длительную эксплуатацию.

Назначение и область применения

Муфта гибкая труба-труба MGP25 IP44 предназначена для соединения жестких металлических или пластиковых труб одного диаметра, когда требуется компенсация смещений, вибраций или температурных расширений. Подходит для внутренней прокладки электропроводки в местах, где трубы проходят через стеновые перегородки, фундаменты или зоны с движением оборудования. Применяется в промышленных системах управления, на станках, конвейерах, в цехах с высокой степенью механизации.

Технические характеристики

• Диаметр: 25 мм - совместима с трубами того же размера;
• Степень защиты: IP44 - защищает от попадания твердых частиц больше 1 мм и брызг воды из любого направления;
• Материал корпуса: термопластичный пластик - устойчив к химическим воздействиям, не проводит ток;
• Диапазон рабочих температур: от -10 C до +60 C - допустимо использование в неотапливаемых помещениях, но не на открытом воздухе при заморозках;
• Исполнение: вставной - трубы вводятся внутрь муфты с обоих концов;
• Цвет: серый - соответствует стандартному цвету промышленного электрооборудования;
• Срок службы: 25 лет - при соблюдении условий эксплуатации и отсутствии механических повреждений.

Совместимость и монтаж

Муфта гибкая труба-труба MGP25 IP44 совместима с трубами диаметром 25 мм, изготовленными из стали, меди или ПВХ. Монтаж выполняется путем введения конца каждой трубы внутрь муфты на глубину не менее 15 мм. Для фиксации рекомендуется использовать хомуты или зажимы, особенно в зонах с повышенной вибрацией. Убедитесь, что внутренние поверхности труб чистые - наличие заусенцев может повредить герметизирующие элементы внутри муфты.

Безопасность и стандарты

Муфта соответствует требованиям безопасности для электротехнических изделий, применяемых в закрытых помещениях. Степень защиты IP44 позволяет использовать её в средах с возможным попаданием брызг воды - например, в цехах с мойкой оборудования. Однако не предназначена для постоянного контакта с водой или влажностью выше 90%. Соответствует нормам ГОСТ Р 50044.1–98 для гибких соединителей.

Преимущества

• Гибкость - позволяет изменять угол между трубами до +-15° без усилий, исключая напряжения в проводах;
• Удобство установки - не требует сварки, резьбы или специнструментов;
• Долговечность - материал не стареет под действием света и умеренных температур;
• Электробезопасность - изоляция предотвращает контакт с токоведущими частями даже при повреждении внешней оболочки трубы.

Ограничения применения

• Не используется на открытом воздухе - не имеет UV-защиты и не выдерживает прямого солнечного излучения;
• Запрещено применение при температурах ниже -10 C - материал становится хрупким и может треснуть;
• Не предназначен для соединения труб разного диаметра - несовместим с адаптерами или переходниками;
• Не подходит для систем с давлением выше атмосферного - только для свободного прохода кабелей и проводов.

Примеры использования

• Соединение стальных труб в системе электропроводки на участке, где оборудование периодически сдвигается;
• Переход между двумя вертикальными шахтами с небольшим горизонтальным смещением;
• Подключение кабельных каналов к пультам управления станков, где есть микровибрации;
• Прокладка проводки в зоне обслуживания насосов, где возможны случайные брызги воды.

Практические советы

• При монтаже проверьте, чтобы трубы входили в муфту равномерно - перекос может вызвать деформацию и снижение степени защиты;
• Если в системе много таких муфт, учитывайте суммарную длину - она влияет на общую жесткость трассы;
• Для долговечности не используйте силу при введении труб - если возникает сильное сопротивление, проверьте внутренний диаметр трубы;
• Артикул et-ta00d-mgp-025-k41-010 - оптимальный выбор для стандартных задач; для более агрессивных сред рассмотрите модели с IP65/IP67.
