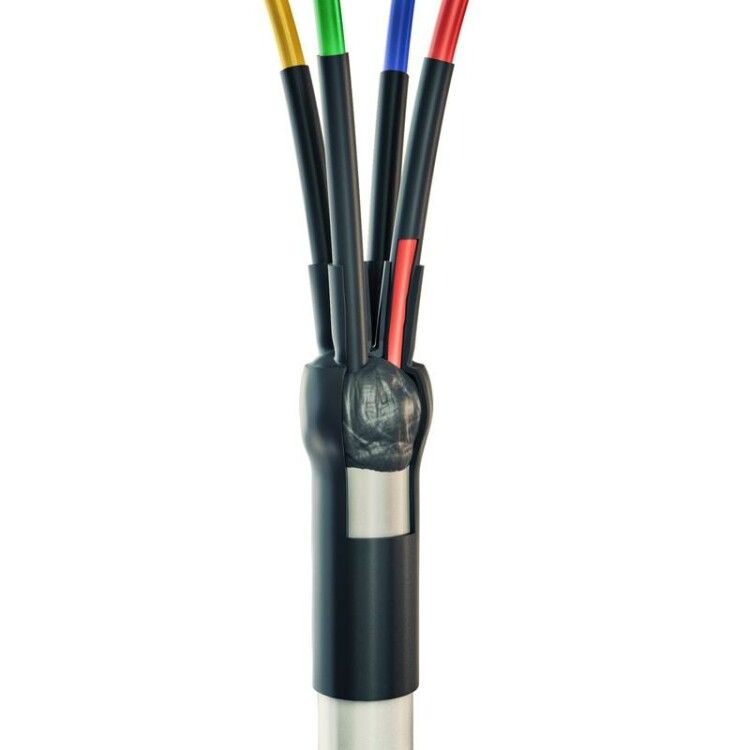

Муфта кабельная концевая 0.4кВ 3ПКТп мини - 2.5/10 нг-LS КВТ 82481

Муфта кабельная концевая 0.4кВ 3ПКТп мини - 2,5/10 нг-LS от КВТ предназначена для надежного оконцевания трехжильных силовых кабелей с изоляцией из ПВХ или СПЭ, применяется внутри и снаружи помещений. Артикул 82481 соответствует типовым решениям для кабелей ВВГнг-LS, NYMнг-LS и аналогов.

Назначение и область применения

Муфта кабельная концевая 0.4кВ 3ПКТп мини - 2,5/10 нг-LS используется для завершения трёхжильных кабелей на напряжение до 400 В. Подходит для установки в распределительных щитах, на выходах оборудования, в местах перехода кабеля на контакты устройств. Применяется как в закрытых помещениях, так и на открытых участках - благодаря защите от воздействий окружающей среды.

Технические характеристики

• Номинальное напряжение: 0,4 кВ (400 В)
• Количество жил: 3
• Номинальное сечение кабеля: 2,5–10 мм2
• Внешний диаметр кабеля: до 10 мм
• Рабочий температурный диапазон: от –50 C до +50 C
• Материал корпуса: полиолефин
• Материал изоляции: пластик (термоусаживающийся)
• Цвет: черный
• Тип исполнения: термоусаживаемая
• Способ монтажа: нагрев с помощью теплового фена или газовой горелки
• Комплектация: перчатка ТПИ мини, термоусаживаемая трубка жильной изоляции (200 мм), без болтовых наконечников

Совместимость и монтаж

Муфта 0.4кВ 3ПКТп мини - 2,5/10 нг-LS совместима с кабелями: ВВГнг-LS, NYMнг-LS, ПвВГнг-LS, ВБбШвнг-LS, ВБВнг-LS, АВВБнг-LS, ВВБГнг-LS, ПвБбШвнг-LS, ПвБбШпнг-LS и другими с ПВХ/СПЭ изоляцией. Установка выполняется путём равномерного прогрева всех элементов термоусадки. Перед монтажом необходимо удалить броню, если она есть - в этом случае используются другие модификации с заземлением. Наконечники не входят в комплект - можно использовать любые подходящие опрессовочные наконечники, включая изолированные.

Для монтажа требуется источник тепла: высокотемпературный фен, пропановая горелка ПГ или портативная бутановая горелка «КВТ». Температура нагрева должна быть достаточной для активизации термоплавкого клея - он заполняет все микрозазоры и создаёт герметичный слой.

Безопасность и стандарты

• Соответствует ГОСТ 34839-2022
• Произведено по ТУ 3599-062-97284872-2014
• Материалы устойчивы к УФ-излучению и перепадам температур
• Не выделяют токсичных веществ при возгорании (нг-LS - малый уровень дымообразования и низкая токсичность продуктов горения)

Преимущества

• Высокая степень защиты IP67 - предотвращает попадание воды и пыли даже при случайном погружении
• Термоплавкий клей гарантирует плотное прилегание к кабелю и исключает образование конденсата внутри
• Универсальность: один тип муфты работает с различными кабелями одного сечения
• Легко монтировать - требует минимального набора инструментов
• Стойкость к химическому и механическому воздействию в течение всего срока службы

Ограничения применения

• Не кабели с внешним диаметром более 10 мм - возможен риск повреждения изоляции или плохой герметизации
• Не предназначен для кабелей с металлической броней - для них нужны модели с пометкой "(б)" и системой заземления
• Запрещён монтаж при температуре ниже –50 C - материал становится хрупким
• Не рекомендуется использовать в условиях постоянного прямого солнечного света без дополнительной защиты - хотя материалы UV-стойкие, долгосрочное воздействие снижает срок службы

Примеры использования

• Подключение кабеля ВВГнг-LS 3×4 мм2 к автомату в щитке на улице
• Оконцовка кабеля NYMнг-LS перед входом в частный дом
• Завершение трёхжильного кабеля на выводе насосной станции
• Монтаж в шахте или колодце - где важна влагозащита и отсутствие необходимости в обслуживании

Практические советы

• Перед монтажом обязательно проверьте внешний диаметр кабеля - он не должен превышать 10 мм, иначе муфта не будет плотно садиться
• Если кабель имеет броню - используйте другую модель с заземляющим проводом; эта версия (82481) - только для бесброневых кабелей
• При использовании газовой горелки двигайте пламя медленно, чтобы избежать перегрева и прожига материала
• Не экономьте на времени прогрева - недостаточно прогретая муфта не даёт нужной герметичности
• Проверяйте целостность термоусадочных элементов до начала работы - наличие трещин или деформаций делает изделие непригодным
