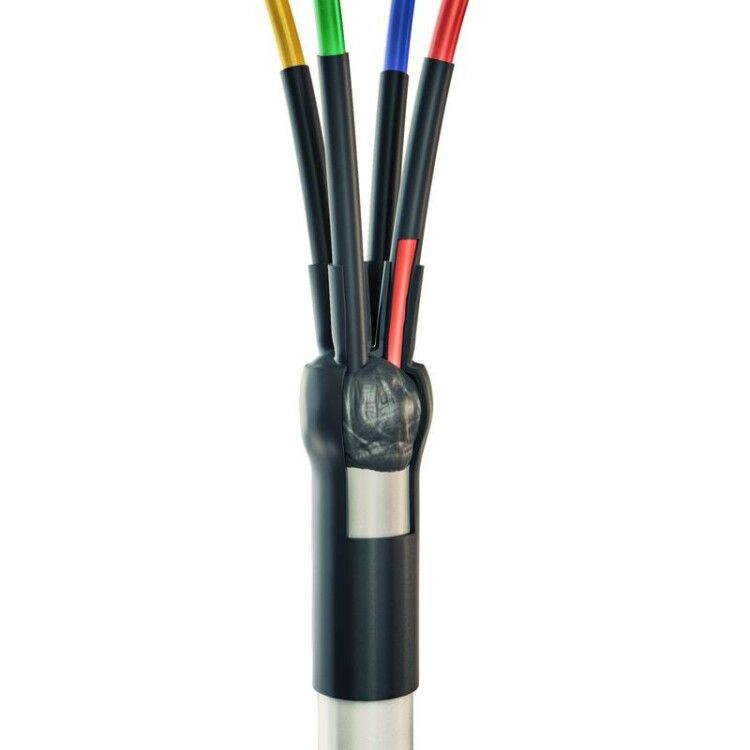

Муфта кабельная концевая 0.4кВ 3ПКТп(б) мини - 2.5/10 нг-LS КВТ 82484

Муфта кабельная концевая 0.4 кВ 3ПКТп(б) мини - 2.5/10 нг-LS от КВТ предназначена для надежного оконцевания трехжильных кабелей с изоляцией из ПВХ или СПЭ на напряжение до 400 В. Изделие выполнено в компактной термоусадочной форме, подходит для монтажа внутри и снаружи помещений, обеспечивает герметичность и долговечность соединения даже в сложных условиях.

Назначение и область применения

Муфта кабельная концевая 0.4 кВ 3ПКТп(б) мини - 2.5/10 нг-LS применяется для завершения кабельных линий - то есть для создания безопасного и защищенного конца кабеля перед подключением к оборудованию, щиту или устройству. Подходит для кабелей с пластмассовой изоляцией, как с броней, так и без нее. Используется в распределительных сетях 0,4 кВ, в том числе в промышленных установках, жилых домах, на объектах энергообеспечения и автоматизации.

Технические характеристики

• Номинальное напряжение: 0,4 кВ (400 В)
• Номинальное сечение кабеля: 2,5–10 мм2
• Количество жил: 3
• Тип исполнения: термоусаживаемая
• Материал корпуса: полиолефин, галоген-free (не содержит HF)
• Цвет: черный
• Рабочий температурный диапазон: от –50 C до +50 C
• Внешний диаметр кабеля: до 10 мм
• Длина термоусаживаемой трубки: 200 мм
• Комплектация: перчатка ТПИ мини, термотрубка для жил, пружина ППД (для бронированных кабелей), провод заземления (для бронированных кабелей); без болтовых наконечников
• Стандарты: соответствует ГОСТ 13781.0-86, выпускается по ТУ 3599-062-97284872-2014

Совместимость и монтаж

Муфта 0.4 кВ 3ПКТп(б) мини - 2.5/10 нг-LS совместима с кабелями: ВВГнг-LS, NYMнг-LS, ПвВГнг-LS, ВБбШвнг-LS, ВБВнг-LS, АВВБнг-LS, ВВБГнг-LS, ПвБбШвнг-LS, ПвБбШпнг-LS, а также другими аналогичными типами - ПВС, ВВГ, NYM, AВБбШв, ВБВ и т.д.

Монтаж выполняется методом термоусадки. Для этого требуется нагревательный инструмент: высокотемпературный фен, пропановая горелка ПГ или портативная бутановая горелка КВТ. Нагрев равномерно расплавляет термоплавкий клей внутри перчатки, который образует герметичный слой. Усадка происходит без деформаций, обеспечивая плотное прилегание к кабелю.

Для кабелей с броней в комплекте предусмотрены пружина ППД и провод заземления - они обеспечивают надежное электрическое соединение с броней без пайки. Болтовые наконечники не входят в комплект - их можно выбрать самостоятельно: подходят любые наконечники для опрессовки, включая изолированные.

Безопасность и стандарты

Муфта 0.4 кВ 3ПКТп(б) мини - 2.5/10 нг-LS изготовлена из материалов, не выделяющих токсичные газы при возгорании (галоген-free), что повышает безопасность в закрытых помещениях. Соответствует требованиям ГОСТ 13781.0-86 и собственным техническим условиям КВТ. Материалы устойчивы к воздействию ультрафиолета, влаги и перепадам температур, что делает изделие пригодным для наружной установки.

Преимущества

• Компактный размер - удобна для ограниченного пространства
• Автоматическая герметизация благодаря термоплавкому клею
• Универсальность: один комплект подходит для кабелей с 2–5 жилами
• Не требует пайки при заземлении брони - экономит время и снижает риск ошибки
• Устойчивость к агрессивной среде: UV, влага, перепады температур
• Совместима с широким спектром кабелей, включая негорючие и малодымные (нг-LS)

Ограничения применения

• Не предназначен для кабелей с сечением менее 2,5 мм2 или более 10 мм2
• Не подходит для кабелей с внешним диаметром свыше 10 мм - возможен неплотный контакт и потеря герметичности
• Требует наличия специального инструмента для нагрева - нельзя смонтировать без фена или горелки
• Не рекомендуется использовать в местах постоянного механического давления или трения - материал не рассчитан на нагрузки, кроме нормальной эксплуатации
• Не заменяет полноценную ответвительную муфту - только для оконцевания

Примеры использования

• Завершение кабеля ВВГнг-LS перед подключением к автоматическому выключателю в этажном щите
• Оконцевание кабеля NYMнг-LS на входе в частный дом
• Формирование концов силового кабеля ПвБбШвнг-LS на промышленном станке
• Монтаж на бронированном кабеле ВБбШвнг-LS в подземной камере с повышенной влажностью

Практические советы

• Перед монтажом обязательно проверьте внешний диаметр кабеля - он не должен превышать 10 мм, иначе муфта не усядет плотно
• Для кабелей с бронью всегда используйте пружину ППД и заземляющий провод - игнорирование этих элементов нарушает защиту
• Нагревайте равномерно, начиная с середины перчатки, двигаясь к краям - это предотвращает пузыри и неравномерную усадку
• Выбирайте наконечник по сечению кабеля; если подключаете прямо к клемме - зачистите жилы точно до нужной длины, чтобы не было оголенных участков
• Храните муфту в сухом месте, избегая длительного пребывания на солнце - хотя она устойчива к УФ, прямое воздействие может изменить цвет и эластичность материала
