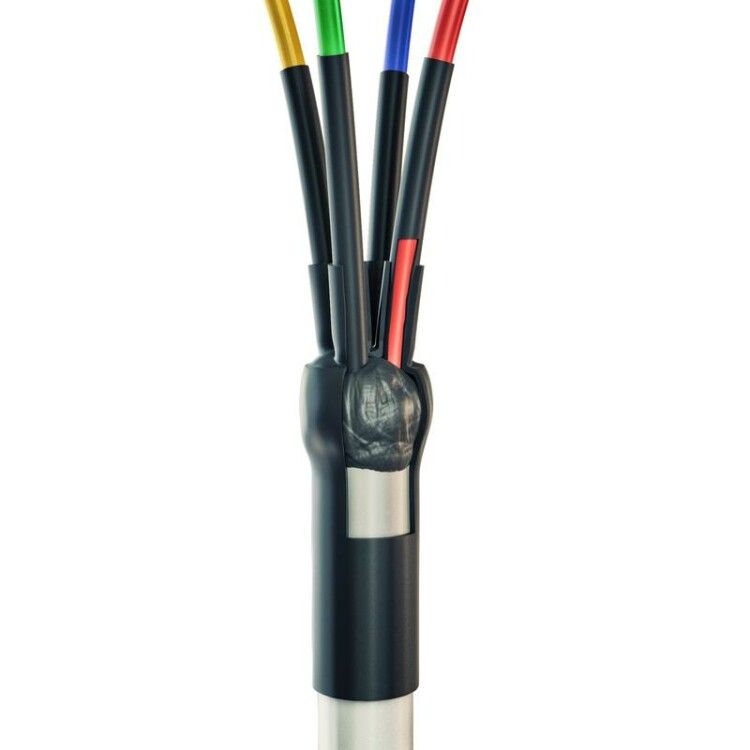

Муфта кабельная концевая 0.4кВ 5ПКТп(б) мини-2.5/10 нг-LS КВТ 82486

Муфта кабельная концевая 0.4 кВ 5ПКТп(б) мини-2.5/10 нг-LS от КВТ предназначена для надежного оконцевания пятижильных кабелей с изоляцией из ПВХ или СПЭ на напряжение до 400 В. Изделие выполнено в виде термоусаживаемой системы и подходит как для внутренней, так и для наружной установки. Артикул 82486 соответствует серии термоусаживаемых концевых мини-муфт.

Назначение и область применения

Муфта кабельная концевая 0.4 кВ 5ПКТп(б) мини-2.5/10 нг-LS используется для защиты и изоляции концов кабелей, предотвращая попадание влаги, пыли и механические повреждения. Подходит для работы внутри помещений и на открытом воздухе. Применяется в системах энергообеспечения: распределительных щитах, силовых шкафах, на входе в оборудование, в кабельных трассах, на объектах ЖКХ, промышленности и транспорте.

Технические характеристики

• Номинальное напряжение: 0,4 кВ (400 В)
• Количество жил: 5
• Номинальное сечение кабеля: 2,5–10 мм2
• Тип исполнения: термоусаживаемая
• Материал корпуса: полиолефин (галоген-free)
• Цвет: черный
• Рабочий температурный диапазон: от –50 C до +50 C
• Диаметр кабеля: до 10 мм (по внешнему диаметру)
• Длина термоусаживаемой трубки: 200 мм
• Комплектация: перчатка ТПИ мини, термоусаживаемая трубка для жил, пружина ППД (для бронированных кабелей), провод заземления (для бронированных кабелей)
• Изоляция: пластик (ПВХ/СПЭ)

Совместимость и монтаж

Муфта совместима со следующими типами кабелей: ВВГнг-LS, NYMнг-LS, ПвВГнг-LS, ВБбШвнг-LS, ВБВнг-LS, АВВБнг-LS, ВВБГнг-LS, ПвБбШвнг-LS, ПвБбШпнг-LS, а также другими аналогичными кабелями с пластмассовой изоляцией - как с броней, так и без неё.

Монтаж выполняется с помощью термоусадки:

• На кабель надевается перчатка ТПИ мини - она равномерно усаживается нагревом, образуя плотную герметичную оболочку благодаря внутреннему слою термоплавкого клея.
• Жилы изолируются отдельными термотрубками длиной 200 мм.
• Для бронированных кабелей применяется пружина ППД и провод заземления - обеспечивают надежное электрическое соединение с броней без пайки.

Инструмент для монтажа: высокотемпературный фен, пропановая горелка ПГ или портативные бутановые горелки КВТ. Нагрев должен быть равномерным, без перегрева материала.

Безопасность и стандарты

• Соответствует требованиям ГОСТ 13781.0-86
• Произведено по ТУ 3599-062-97284872-2014
• Материалы не содержат галогенов (HF = Halogen Free) - при возгорании не выделяют токсичных газов
• Стойкость к УФ-излучению и климатическим воздействиям - безопасна для открытой прокладки

Преимущества

• Универсальная конструкция - один комплект подходит для 2-, 3-, 4- и 5-жильных кабелей
• Автоматическая герметизация за счет термоплавкого клея - исключает необходимость дополнительной герметизации
• Непаянная система заземления для бронированных кабелей - снижает риск ошибок при монтаже
• Поддерживает использование любых наконечников - можно применять как изолированные, так и обычные опрессовочные
• Не требует специальных инструментов кроме теплового оборудования

Ограничения применения

• Не предназначен для кабелей с сечением менее 2,5 мм2 или более 10 мм2 - возможен некорректный контакт или недостаточная герметизация
• Не подходит для кабелей с металлической оболочкой (например, МКЛ, МКЭ) - требуется другая серия муфт
• Запрещено использовать при температурах ниже –50 C или выше +50 C - материал теряет эластичность или деформируется
• Не рекомендуется для постоянного погружения в воду - хотя IP-защита высока, изделие не является полностью водоустойчивым в условиях длительного контакта с жидкостью
• Не содержит болтовых наконечников - необходимо приобрести их отдельно, если требуется механическое соединение

Примеры использования

• Оконцевание кабеля ВВГнг-LS перед подключением к автоматическому выключателю в этажном щите
• Защита конца кабеля ПвБбШвнг-LS на выходе из кабельной канализации на фасаде здания
• Подключение кабеля NYMнг-LS к частному электрооборудованию (насос, вентилятор, освещение)
• Монтаж на бронированном кабеле ВБбШвнг-LS в подвале промышленного цеха - с заземлением через пружину ППД

Практические советы

• Перед монтажом проверьте внешний диаметр кабеля - он не должен превышать 10 мм; если больше - выберите другую модель
• Для бронированных кабелей обязательно используйте пружину ППД и заземляющий провод - они входят в комплект и обязательны для безопасности
• Нагревайте муфту медленно, начиная с центра, двигаясь к краям - это предотвратит пузыри и неравномерную усадку
• Если кабель имеет большую жесткость, предварительно согните его конец - чтобы легче было поместить в муфту
• Выбирайте наконечники с изолированными манжетами - они совпадают по цвету и увеличивают уровень защиты
• Храните муфту в сухом месте, избегая прямого солнечного света - даже с УФ-стойкостью долгое воздействие снижает срок службы
