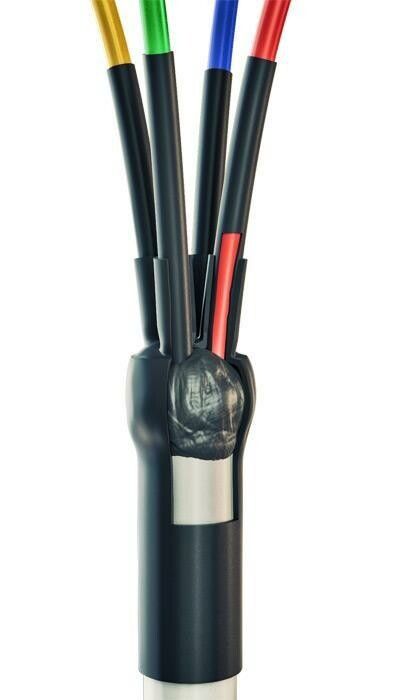

Муфта кабельная концевая 0.4кВ 5ПКТп мини - 2.5/10 КВТ 68063

Муфта кабельная концевая 5ПКТп мини 2,5/10 кВТ от КВТ предназначена для надежного оконцевания многожильных кабелей с пластмассовой изоляцией, обеспечивая электрическую изоляцию, механическую защиту и герметичность соединения. Артикул 68063 подходит для работ с кабелями типа ВВГ, ПВС, NYM и аналогичными, особенно там, где важна безопасность и долговечность - в распределительных щитах, на входе в оборудование или при выводе кабеля из трубы.

Назначение и область применения

Муфта кабельная концевая 5ПКТп мини 2,5/10 кВТ применяется для оконцевания пятижильных кабелей с номинальным напряжением до 1 кВ. Подходит для кабелей с ПВХ-изоляцией, как с броней, так и без неё. Используется в условиях indoor-монтажа: в электрощитах, на стендах, в распределительных пунктах, при подключении к оборудованию, автоматике, станкам, освещению и другим устройствам. Не предназначена для открытой прокладки на улице без дополнительной защиты от УФ-излучения.

Технические характеристики

• Количество жил: 5
• Номинальное поперечное сечение кабеля: 2,5–10 мм2
• Номинальное напряжение: 0,6/1 кВ
• Тип изделия: концевая муфта
• Способ монтажа: термоусадка
• Температура монтажа: 120 C
• Материал корпуса: негорючий термопластик
• Материал изоляции: пластик
• Цвет: черный
• Комплектация: без болтовых наконечников
• Стандарт: ТУ 3599-062-97284872-2014
• Галоген-free состав: да, материалы не содержат галогенов

Совместимость и монтаж

Муфта 5ПКТп минi 2,5/10 кВТ совместима с кабелями: ПВС, ВВГ, ВВГнг, ВВГ нг-LS, NYM, NYY, АВБбШв, ВБВ, ПВББШП, АВБВ, ПВБВнг-LS, ВБбШнг(А), ПВББШнг(А) и другими с аналогичной изоляцией. Для кабелей с броней предусмотрена непаянная система заземления через пружину ППД и провод заземления - они входят в комплект.

Монтаж выполняется с помощью высокотемпературного фена, пропановой горелки ПГ или портативной бутановой горелки «КВТ». Нагрев равномерно расплавляет термоплавкий клей внутри перчатки, обеспечивая герметичность. После усадки муфта плотно облегает кабель, исключая попадание влаги и пыли.

Не требует пайки, сварки или специальных инструментов кроме теплового воздействия. Можно использовать любые наконечники под опрессовку - даже с изолированной манжетой - либо подключать кабель напрямую к клеммам без них.

Безопасность и стандарты

• Соответствует требованиям ГОСТ 34839-2022
• Материалы не содержат галогенов (HF = Halogen Free) - при возгорании не выделяют токсичных газов
• Негорючий термопластик снижает риск распространения пламени
• Работает при температуре окружающей среды от –40 C до +80 C

Преимущества

• Высокая степень герметизации благодаря термоплавкому клею - защищает от влаги, пыли, химических агрессивных сред
• Универсальность: один тип муфты подходит для кабелей с броней и без, с различными сечениями в пределах 2,5–10 мм2
• Простота монтажа: не нужны сложные инструменты, пайка или сборка
• Устойчивость к внешним факторам: материал сохраняет эластичность и целостность при колебаниях температуры и влажности
• Отсутствие болтовых элементов снижает риск коррозии и упрощает обслуживание

Ограничения применения

• Не предназначен для работы при напряжении выше 1 кВ
• Не рекомендован для постоянного прямого воздействия солнечного света - хотя материал устойчив к УФ, длительное нахождение на открытом воздухе без оболочки может снизить срок службы
• Не подходит для кабелей с металлической оболочкой (например, ААБл, КГ) - требуется другая серия муфт
• Требует точного соблюдения температуры нагрева: недостаточный прогрев - плохая герметизация; перегрев - повреждение материала
• Не содержит наконечников - необходимо приобрести их отдельно, если требуется механическая фиксация на клеммах

Примеры использования

• Завершение пятижильного кабеля ВВГнг-LS перед подключением к автоматическому выключателю в щите
• Оконцевание кабеля NYM на выходе из шланга в частном доме
• Подключение кабеля ПВС к клеммной колодке станка
• Защита конца бронированного кабеля АВБбШв в подвале или кабельной канализации

Практические советы

• Перед монтажом обязательно проверьте соответствие сечения кабеля (2,5–10 мм2) - использование кабеля меньшего или большего сечения нарушит герметичность
• При работе с бронированным кабелем убедитесь, что пружина ППД правильно установлена на броне, а провод заземления надежно закреплен
• Используйте только рекомендованные источники тепла: фен или горелки «КВТ» - другие устройства могут дать неравномерный нагрев
• При необходимости используйте наконечники с изолированной манжетой - они совместимы с этой муфтой и обеспечивают дополнительную защиту контакта
• Храните муфту в сухом месте, избегая прямого солнечного света - даже при наличии УФ-стойкости, длительное воздействие может изменить цвет и эластичность материалов
